Betriebsanleitung

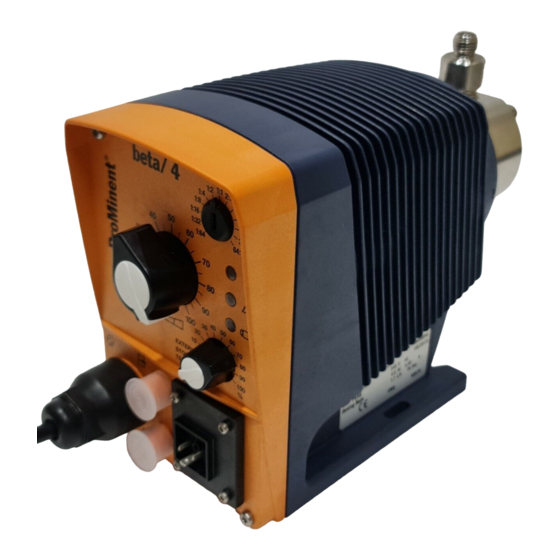

Magnetdosierpumpe
Beta
b BT4b und BT5b
®
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Technische Änderungen vorbehalten!
Teile Nr. 986357
Originalbetriebsanleitung (2006/42/EG)
BA BE 033 01/14 DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent Beta b BT4b

Inhaltszusammenfassung für ProMinent Beta b BT4b

  • Seite 1 Betriebsanleitung Magnetdosierpumpe Beta b BT4b und BT5b ® Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Technische Änderungen vorbehalten! Teile Nr. 986357 Originalbetriebsanleitung (2006/42/EG) BA BE 033 01/14 DE...

  • Seite 2: Ergänzende Anweisungen

    Ergänzende Anweisungen Ergänzende Anweisungen Lesen Sie bitte die folgenden, ergänzenden Anweisungen durch! Falls Sie sie kennen, haben Sie einen größeren Nutzen von der Betriebsanleitung. Besonders hervorgehoben sind im Text: Aufzählungen Abb. 1: Bitte lesen! Handlungsanweisungen ð Ergebnisse der Handlungsanweisungen Infos Eine Info gibt wichtige Hinweise für das richtige Funktio‐...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Identcode ..................5 Über diese Pumpe................7 Sicherheitskapitel................8 Lagern, Transportieren und Auspacken........13 Geräteübersicht und Steuerelemente..........14 5.1 Geräteübersicht..............14 5.2 Steuerelemente..............15 5.2.1 Pulse Control-Schalter............15 5.2.2 Hublängen-Einstellknopf............ 15 5.2.3 Multifunktionsschalter............15 5.2.4 Funktions- und Fehleranzeigen.......... 16 5.2.5 Buchse "externe Ansteuerung"..........
  • Seite 4 Inhaltsverzeichnis 13.2 Dosiermembran tauschen........... 43 Funktionsstörungen beheben............46 14.1 Fehler ohne Fehlermeldung..........46 14.2 Störmeldungen..............47 14.3 Warnmeldungen..............47 14.4 Alle anderen Fehler............. 47 Außer Betrieb nehmen..............48 Technische Daten................50 16.1 Leistungsdaten..............50 16.2 Genauigkeiten..............51 16.2.1 Standard-Fördereinheit............ 51 16.2.2 Selbstentlüftende Fördereinheit........

  • Seite 5: Identcode

    Identcode Identcode Baureihe Beta b BT4b Typ Leistung 1000 0,74 1601 1,10 1602 2,20 1604 3,60 0708 7,10 0413 12,30 0220 19,00 BT5b 2504 2,90 1008 6,80 0713 11,00 0420 17,10 0232 32,00 Werkstoff Dosierkopf/Ventile Polypropylen/PVDF. Bei Ausführung selbstentlüftend (SEK): Polypropylen/Polypropylen Acrylglas/PVDF.
  • Seite 6 Identcode Baureihe Beta b Ausführung Standard Logo mit ProMinent Logo Elektrischer Anschluss 100 ... 230 V ± 10 %, 50/60 Hz* Kabel und Stecker 2 m Europa 2 m Schweiz 2 m Australien 2 m USA 2 m offenes Ende...

  • Seite 7: Über Diese Pumpe

    Über diese Pumpe Über diese Pumpe Eigenschaften des Geräts Die Magnetdosierpumpe Beta b ist mit allen Einstell- und Ansteuerfunkti‐ onen für die moderne Wasseraufbereitung und Chemikaliendosierung ausgestattet. Gegenüber dem Vorgängermodell weist sie eine Impul‐ sunter- und -übersetzung auf. Dadurch ist eine genauere Anpassung an externe Signalgeber möglich.

  • Seite 8: Sicherheitskapitel

    Sicherheitskapitel Sicherheitskapitel Kennzeichnung der Sicherheitshinweise Diese Betriebsanleitung verwendet folgende Signalworte für unterschied‐ liche Schwere der Gefahr: Signalwort Bedeutung WARNUNG Bezeichnet eine möglicherweise gefährliche Situation. Falls sie nicht gemieden wird, sind Sie in Lebens‐ gefahr oder schwere Verletzungen können die Folge sein. VORSICHT Bezeichnet eine möglicherweise gefährliche Situation.
  • Seite 9 Sicherheitskapitel Sicherheitshinweise WARNUNG! Warnung vor Personen- und Sachschäden Die Pumpe kann zu pumpen beginnen, sowie sie an Netz‐ spannung liegt. – Einen Notaus-Schalter in die Netzleitung der Pumpe installieren oder die Pumpe in das Notaus-Management der Anlage integrieren. WARNUNG! Gefahr eines Stromschlages Im Inneren des Gehäuses der Pumpe kann Netzspannung anliegen.
  • Seite 10 VORSICHT! Gefahr von Personen- und Sachschäden Bei Verwenden von ungeprüften Fremdteilen kann es zu Personen- und Sachschäden kommen. – Nur Teile in Dosierpumpen einbauen, die von ProMinent geprüft und empfohlen sind. VORSICHT! Gefahr durch unkorrekt bediente oder mangelhaft gewartete Pumpe Von einer schwer zugänglichen Pumpe können Gefahren...
  • Seite 11 Gehäuse Haube (trägt die Steuerelemente) Den Dosierkopf darf der Kunde nur gemäß Kapitel "Reparatur" entfernen. Das Gehäuse und die Haube darf nur der ProMinent-Kundendienst ent‐ fernen. Angaben für den Notfall In einem Notfall entweder den Netzstecker ziehen, den Multifunktions‐...
  • Seite 12 Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt sowie über die notwendigen Schutzeinrich‐ tungen und Schutzmaßnahmen belehrt wurde. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent oder Pro‐ Maqua für die Arbeiten an der Anlage nachweislich geschult und autori‐ siert wurden. Schalldruckpegel Schalldruckpegel LpA <...

  • Seite 13: Lagern, Transportieren Und Auspacken

    WARNUNG! Es ist verboten Pumpen zu verschicken, mit denen radioak‐ tive Dosiermedien gepumpt wurden ! Sie werden von ProMinent auch nicht angenommen! WARNUNG! Senden Sie die Dosierpumpen zur Reparatur nur in gerei‐ nigtem Zustand und mit gespülter Fördereinheit ein - siehe "Außer Betrieb nehmen"!

  • Seite 14: Geräteübersicht Und Steuerelemente

    Geräteübersicht und Steuerelemente Geräteübersicht und Steuerelemente 5.1 Geräteübersicht P_BE_0013_SW Abb. 2: Gesamtübersicht Steuereinheit Antriebseinheit Fördereinheit P_BE_0008_SW Abb. 3: Übersicht Fördereinheit (PV) Druckventil Kopfscheibe Dosierkopf Entlüftungsventil Bypass-Schlauchtülle Saugventil...

  • Seite 15: Steuerelemente

    Geräteübersicht und Steuerelemente 5.2 Steuerelemente Abb. 4 Pulse Control-Schalter Hublängen-Einstellknopf Störungsanzeige (rot) Warnungsanzeige (gelb) Betriebsanzeige (grün) Multifunktionsschalter Buchse "externe Ansteuerung" Anschluss Relais (Option) Buchse "Niveauschalter" 5.2.1 Pulse Control-Schalter In der Betriebsart Extern Contact lässt sich über den Pulse Control- Schalter durch einen einzelnen Kontakt (an der Buchse "externe Ansteue‐ rung") entweder eine Serie von Hüben auszulösen oder eingehende Serien von Kontakten lassen sich untersetzen.

  • Seite 16: Funktions- Und Fehleranzeigen

    Geräteübersicht und Steuerelemente 5.2.4 Funktions- und Fehleranzeigen Störungsanzeige (rot) Die Störungsanzeige leuchtet, falls der Flüssigkeitsspiegel im Dosierbe‐ hälter unter den zweiten Schaltpunkt des Niveauschalters absinkt (20 mm Restfüllstand im Dosierbehälter). Diese LED blinkt bei undefiniertem Betriebszustand. Warnungsanzeige (gelb) Die Warnungsanzeige leuchtet, falls der Flüssigkeitsspiegel im Dosierbe‐ hälter unter den ersten Schaltpunkt des Niveauschalters absinkt.

  • Seite 17: Funktionsbeschreibung

    Funktionsbeschreibung Funktionsbeschreibung 6.1 Fördereinheit Das Dosieren geschieht folgendermaßen: Die Dosiermembran wird in den Dosierkopf gedrückt; durch den Druck im Dosierkopf schließt sich das Saugventil und das Dosiermedium strömt durch das Druckventil aus dem Dosierkopf. Nun wird die Dosiermembran aus dem Dosierkopf gezogen; durch den Unterdruck im Dosierkopf schließt sich das Druckventil und es strömt frisches Dosiermedium durch das Saugventil in den Dosierkopf ein.

  • Seite 18: Funktionen

    Funktionsbeschreibung 6.6 Funktionen Die Funktionen sind weiter unten beschrieben - Kapitel Bedienen. 6.7 Relais Die Pumpe verfügt über Anschlussmöglichkeiten für zwei Optionen. Störmelderelais, Option Das Relais kann bei Störmeldungen oder Warnmeldungen (z.B. Warnung Niveau) einen angeschlossenen Stromkreis schließen (z.B. für eine Alarm‐ hupe).

  • Seite 19: Montieren

    Montieren Montieren Die Maße von Maßblatt und Pumpe vergleichen. – WARNUNG! Gefahr eines Stromschlages Falls Wasser oder andere elektrisch leitende Flüssigkeiten über andere Wege als den Sauganschluss in die Pumpe gelangen, kann es zu einem Stromschlag kommen. – Die Pumpe so aufstellen, dass sie nicht geflutet werden kann.

  • Seite 20: Installieren, Hydraulisch

    Betriebsdruck der Anlage und der Pumpe über‐ steigen. – Die Druckleitungen fachgerecht auslegen. VORSICHT! Gefahr von Personen- und Sachschäden Bei Verwenden von ungeprüften Fremdteilen kann es zu Personen- und Sachschäden kommen. – Nur Teile in Dosierpumpen einbauen, die von ProMinent geprüft und empfohlen sind.

  • Seite 21: Schlauchleitungen Installieren

    Installieren, hydraulisch 8.1 Schlauchleitungen installieren 8.1.1 Installieren bei Dosierpumpen ohne Entlüftung Sicherheitshinweise VORSICHT! Warnung vor umher spritzendem Dosiermedium Falls die Leitungen unsachgemäß installiert werden, können sie sich lösen oder platzen. – Alle Schlauchleitungen mechanisch spannungsfrei und knickfrei verlegen. – Nur Originalschläuche mit den vorgeschriebenen Schlauchabmessungen und Wandstärken verwenden.
  • Seite 22 Installieren, hydraulisch VORSICHT! Unkontrolliert fließendes Dosiermedium Bei zu großem Vordruck kann das Dosiermedium unkontrol‐ liert durch die Dosierpumpe drücken. – Der maximal zulässige Vordruck der Dosierpumpe darf nicht überschritten werden. Die Leitungen so anordnen, dass im Bedarfsfall die Dosier‐ pumpe und die Fördereinheit seitlich entfernt werden können.

  • Seite 23: Installieren Bei Dosierpumpen Mit Entlüftung

    Installieren, hydraulisch Schlauch Überwurfmutter Klemmring Tülle O-Ring bzw. Flachdichtung Ventil P_MAZ_0021_SW Abb. 5: Ausführungen PP, NP, PV, TT Edelstahlrohr installieren - Ausführungen Die Überwurfmutter (2) und die Klemmringe (3, 4) mit ca. 10 mm Ä „Edelstahlrohr Überstand auf das Rohr (1) aufschieben - siehe installieren - Ausführungen SS“...

  • Seite 24: Installieren Bei Dosierpumpen Mit Selbstentlüftung (Sek-Typ)

    Installieren, hydraulisch Die Schlauchleitung auf die Rückführungs-Schlauchtülle aufstecken bzw. am Entlüftungsventil der Fördereinheit befestigen. PVC- Schlauch, weich, 6x4 mm wird empfohlen. Das freie Ende der Rückführungs-Leitung in den Vorratsbehälter zurückführen. Die Rückführungs-Leitung so ablängen, dass sie im Vorratsbehälter nicht in das Dosiermedium eintauchen kann. 8.1.3 Installieren bei Dosierpumpen mit Selbstentlüftung (SEK-Typ) Sicherheitshinweise VORSICHT!

  • Seite 25: Grundlegende Installationshinweise

    Installieren, hydraulisch P_MAZ_0023_SW Abb. 7: SEK-Fördereinheit Knickschutz Entlüftungsventil für die Rückführungs-Leitung in den Vorratsbehälter, 6/4 mm rote Manschette Druckventil für Druckleitung zur Impfstelle, 6/4 - 12/9 mm Saugventil für Saugleitung in Vorratsbehälter, 6/4 - 12/9 mm 8.1.4 Grundlegende Installationshinweise Sicherheitshinweise VORSICHT! Gefahr von platzenden Hydraulikteilen Falls der maximal zulässige Betriebsdruck der Hydraulikteile...
  • Seite 26 Installieren, hydraulisch P_MAZ_0001_SW Abb. 8: Standardinstallation Hauptleitung Vorratsbehälter Legende für Hydraulikschema Symbol Erklärung Symbol Erklärung Dosierpumpe Fußventil mit Sieb Dosierventil Niveauschalter Mehrfunktionsventil Manometer...

  • Seite 27: Elektrisch Installieren

    Elektrisch installieren Elektrisch installieren WARNUNG! Gefahr eines Stromschlages Im Inneren des Gerätes kann Netzspannung anliegen. – Vor Arbeiten an dem Gerät das Netzkabel vom Netz trennen. WARNUNG! Gefahr eines Stromschlages Diese Pumpe ist mit einem Schutzleiter und einem Stecker mit Schutzkontakt ausgerüstet. –...

  • Seite 28: Anschluss Versorgungsspannung

    Elektrisch installieren 9.1 Anschluss Versorgungsspannung WARNUNG! Unerwartetes Anlaufen möglich Sobald die Pumpe mit dem Netz verbunden wird, kann es sein, dass sie zu pumpen beginnt und dadurch Dosierme‐ dium austritt. – Das Austreten von gefährlichen Dosiermedien ver‐ meiden. – Falls Sie dies versäumt haben, sofort die Taste [STOP/START] drücken oder die Pumpe vom Netz trennen, z.B.

  • Seite 29: Beschreibung Der Buchsen

    Pumpe und nimmt ihre Arbeit wieder auf. Die programmierten Schwellen gelten für gängige Blei‐ – akkus. ProMinent kann sie an die Kundenbedürfnisse anpassen. Um Störungen gering zu halten, kurze Stromleitungen – mit großem Querschnitt verwenden. Akkus mit kleinem Innenwiderstand verwenden.
  • Seite 30 Elektrisch installieren Elektrische Schnittstelle für Pin 1 „Pause“ - Pin 2 „Extern Contact“ - Pin 5 „Auxiliarfrequenz“ Angabe Wert Einheit Spannung bei offenen Kontakten Eingangswiderstand 10 kΩ Impulsfrequenz, max. 25 Imp./s Impulsdauer, min. 20 ms Ansteuerung über: P_BE_0014_SW potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder Abb.

  • Seite 31: Buchse "Niveauschalter

    Elektrisch installieren 9.3.2 Buchse "Niveauschalter" Es besteht die Anschlussmöglichkeit für einen 2-stufigen Niveauschalter mit Vorwarnung und Endabschaltung. Elektrische Schnittstelle Angabe Wert Einheit Spannung bei offenen Kontakten Eingangswiderstand 10 kΩ Ansteuerung über: potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder Halbleiterschalter (Restspannung <...

  • Seite 32: Ausgang "Störmelderelais + Taktgeberrelais" (Identcode 4 + 5)

    Elektrisch installieren Abb. 14: Belegung am Kabel Zu Pin VDE-Kabel Kontakt CSA-Kabel weiß NO (normally open) weiß grün NC (normally closed) braun C (common) schwarz 9.4.2 Ausgang "Störmelderelais + Taktgeberrelais" (Identcode 4 + 5) Ein Störmelde-/Taktgeberrelais kann optional bestellt werden. Der Taktge‐ berausgang ist potenzialgetrennt über einen Optokoppler mit einem Halb‐...

  • Seite 33: In Betrieb Nehmen

    Die Sicherheitsdatenblätter des Dosiermediums berück‐ sichtigen. VORSICHT! Warnung vor umher spritzendem Dosiermedium Ein unpassendes Dosiermedium kann die mediumberührten Teile der Pumpe beschädigen. – Die Beständigkeit der mediumberührten Werkstoffe beim Auswählen des Dosiermediums beachten - siehe ProMi‐ nent ® Beständigkeitsliste im Produktkatalog oder unter www.prominent.com/de/downloads.
  • Seite 34 In Betrieb nehmen Nach längerem Stillstand der Dosierpumpe kann keine – absolut zuverlässige Dosierung garantiert werden, da das Dosiermedium in den Ventilen und an der Membran auskristallisieren kann. Die Ventile und die Membran regelmäßig überprüfen. Die Hublänge nur bei laufender Pumpe einstellen. –...
  • Seite 35 In Betrieb nehmen Bei Fördereinheit mit Entlüftung (nicht SEK): Die Saug- und die Druckleitung an die Fördereinheit anschließen. Die Rückführungs-Leitung anschließen. Das Entlüftungsventil öffnen durch eine Umdrehung des Sterngriffs entgegen dem Uhrzeigersinn. ð Der Weg zum Entlüften über die Rückführungs-Leitung ist frei. Die Dosierpumpe einschalten und mit maximaler Hublänge und Hubfrequenz arbeiten lassen, bis etwas Dosiermedium in Rückfüh‐...

  • Seite 36: Bedienen

    Bedienen Bedienen WARNUNG! Brandgefahr bei brennbaren Medien Nur bei brennbaren Medien: Sie können zusammen mit Sau‐ erstoff anfangen zu brennen. – Beim Befüllen und Entleeren der Fördereinheit muss ein Fachmann dafür sorgen, dass das Dosiermedium nicht mit Luft in Berührung kommt. WARNUNG! Gefahr eines Stromschlages Unvollständig installierte elektrische Optionen können...

  • Seite 37: Extern Contact

    Bedienen Funktion "Pause" Die Pumpe kann über die Buchse "externe Ansteuerung" ferngestoppt werden. Die Funktion "Pause" wirkt nur über die Buchse "externe Ansteu‐ erung". Funktion "Stop" (optional) Die Pumpe kann durch Drehen des Multifunktionsschalters auf "Stop" gestoppt werden ohne sie vom Netz zu trennen. Funktion "Ansaugen"...

  • Seite 38: Fernbedienen

    Bedienen 11.2 Fernbedienen Es besteht die Möglichkeit die Pumpe über ein Steuerkabel fernzusteuern - siehe Ihre Anlagendokumentation sowie Elektrisch installieren.

  • Seite 39: Wartung

    Wartung Wartung WARNUNG! Vor einem Versenden der Pumpe unbedingt die Sicherheits‐ hinweise und Angaben im Kapitel "Lagern, Transportieren und Auspacken" beachten! WARNUNG! Brandgefahr bei brennbaren Medien Nur bei brennbaren Medien: Sie können zusammen mit Sau‐ erstoff anfangen zu brennen. – Beim Befüllen und Entleeren der Fördereinheit muss ein Fachmann dafür sorgen, dass das Dosiermedium nicht mit Luft in Berührung kommt.
  • Seite 40 Wartung P_BE_0012_SW Abb. 17: Die Leckagebohrung Fördereinheiten mit Entlüftungsventil: Intervall Wartungsarbeit Vierteljährlich* Zusätzlich: Den festen Sitz der Bypass-Leitung an der Fördereinheit überprüfen. Den festen Sitz des Entlüftungsventils überprüfen. Die Druck- und Bypass-Leitung auf Knickstellen untersuchen. Die Funktion des Entlüftungsventils prüfen. * bei normaler Beanspruchung (ca.

  • Seite 41: Reparieren

    WARNUNG! Gefahr eines Stromschlags Unautorisierte Reparaturen im Inneren der Pumpe können z.B. zu einem Stromschlag führen. Deshalb dürfen Reparaturen im Inneren der Pumpe nur über eine ProMinent-Niederlassung oder -Vertretung abgewickelt werden, insbesondere folgende: – Beschädigte Netzanschlussleitungen ersetzen – Sicherungen austauschen –...

  • Seite 42: Ventile Reinigen

    Reparieren 13.1 Ventile reinigen Warnung vor Fehlfunktion Die Explosionszeichnungen im Anhang für die Arbeiten zu Hilfe nehmen. Reinigen eines Druckventils oder eines Saugventils für Typen (PP, PV, NP) 1000, Warnung vor Fehlfunktion 1601, 1602, 1604, 2504 Druck- und Saugventile sind unterschiedlich! Zerlegen –...

  • Seite 43: Dosiermembran Tauschen

    Reparieren 13.2 Dosiermembran tauschen WARNUNG! Hinter der Dosiermembran in der Kopfscheibe kann sich - durch die Bauart bedingt - nach einer Leckage ein wenig Dosiermedium angesammelt haben! – Dieses Dosiermedium beim Planen der Reparatur berücksichtigen, falls es gefährlich ist! Falls nötig, Schutzmaßnahmen ergreifen. Sicherheitsdatenblatt des Dosiermediums beachten.
  • Seite 44 Reparieren VORSICHT! Leckage verspätet bemerkbar – Die Leckagebohrung muss in der späteren Ein‐ baulage der Pumpe nach unten zeigen - siehe ! – Die Kopfscheibe (4) gleich in der richtigen Stel‐ lung auf das Pumpengehäuse (6) aufsetzen! Die Kopfscheibe nicht am Pumpengehäuse ver‐ drehen, damit sich die Sicherheitsmembran (5) nicht verzieht! Die Membran (3) in die Kopfscheibe (4) einlegen.
  • Seite 45 Reparieren P_BE_0018_SW Abb. 18: Teilexplosionszeichnung Fördereinheit...

  • Seite 46: Funktionsstörungen Beheben

    Funktionsstörungen beheben Funktionsstörungen beheben Sicherheitshinweise WARNUNG! Warnung vor gefährlichem oder unbekanntem Dosiermedium Falls ein gefährliches oder unbekanntes Dosiermedium ver‐ wendet wurde: Es kann bei Arbeiten an der Pumpe an den hydraulischen Teilen austreten. – Vor Arbeiten an der Pumpe passende Schutzmaß‐ nahmen ergreifen (wie z.B.

  • Seite 47: Störmeldungen

    Fehlerbeschreibung Ursache Abhilfe Personal Gelbe LED-Anzeige (Warnmel‐ Der Flüssigkeitsspiegel im Vorratsbe‐ Den Vorratsbehälter Unterwiesene dungsanzeige) leuchtet. hälter hat „Niveaumangel 1. Stufe“ auffüllen. Person erreicht. 14.4 Alle anderen Fehler Wenden Sie sich bitte an die für Sie zuständige ProMinent-Niederlassung oder Vertretung!

  • Seite 48: Außer Betrieb Nehmen

    Außer Betrieb nehmen Außer Betrieb nehmen Außer Betrieb nehmen WARNUNG! Gefahr durch Chemikalienreste In der Fördereinheit und am Gehäuse befinden sich nach dem Betrieb normalerweise Chemikalienreste. Diese Chemi‐ kalienreste könnten Personen gefährlich werden. – Vor einem Versenden oder dem Transportieren müssen unbedingt die Sicherheitshinweise in Lagern, Transpor‐...
  • Seite 49 Außer Betrieb nehmen Die Fördereinheit mit einem geeigneten Medium spülen; bei gefähr‐ lichen Dosiermedien den Dosierkopf gründlich spülen! Entsorgen VORSICHT! Warnung vor umher spritzendem Dosiermedium Durch Druck in der Fördereinheit und angrenzenden Anla‐ genteilen kann Dosiermedium beim Manipulieren oder Öffnen der hydraulischen Teile aus diesen heraus spritzen. –...

  • Seite 50: Technische Daten

    Technische Daten Technische Daten 16.1 Leistungsdaten Beta b mit 180 Hüben/Minute und 100 % Hublänge Mindest-Förderleistung Mindest-Förderleistung Saug‐ Ansaug‐ Max. schluss- höhe* höhe** Vor- bei maximalem Gegendruck bei mittlerem Gegendruck größe druck Saug‐ äÆ x iÆ seite ml/Hub ml/Hub m WS m WS Beta b 1000...

  • Seite 51: Genauigkeiten

    Technische Daten Mindest-Förderleistung Mindest-Förderleistung Saug‐ Ansaug‐ Max. schluss- höhe* höhe** Vor- bei maximalem Gegendruck bei mittlerem Gegendruck größe druck Saug‐ äÆ x iÆ seite ml/Hub ml/Hub m WS m WS 1602 1,40 0,13 1,70 0,16 1002 0,16 0,18 0702 0,17 0,20 0402 0,19...

  • Seite 52: Selbstentlüftende Fördereinheit

    Technische Daten 16.2.2 Selbstentlüftende Fördereinheit Da die selbstentlüftende Fördereinheit bei ausgasenden Medien und im Betrieb mit Luftblasen eingesetzt wird, kann keine Dosiergenauigkeit oder Reproduzierbarkeit angegeben werden. Die empfohlene Mindest-Hublänge bei selbstentlüftenden Dosierpumpen beträgt 50 %. 16.3 Viskosität Die Fördereinheiten eignen sich für folgende Viskositätsbereiche: Ausführung Bereich Einheit...

  • Seite 53: Elektrische Daten

    Technische Daten 16.5 Elektrische Daten Ausführung: 100 - 230 V ±10 %, 50/60 Hz, Angabe Wert Einheit Beta b BT4b Nennleistung, ca. 6,4 ... 16,5 W Strom I eff 0,65 ... 0,1 A Spitzenstrom 4,2 ...1,3 A Einschaltspitzenstrom (innerhalb ca.

  • Seite 54: Temperaturen

    Technische Daten Die Pumpe arbeitet nur bei richtiger Polung. Ausführung: 24 VDC# -15/+24 %, Parameter Beta b BT5b Identcode N Nennleistung, ca. 24,4 W Nennstrom (gemittelt bei 180 H/min) 2,5 A Spitzenstrom 11,7 A Ruhestrom (kein Hub) 24 mA Sicherung* 5 AT # SELV nach EN 60335-1 * 5 AT, 5x20 mm, Bestell-Nr.

  • Seite 55: Klima

    Technische Daten 16.7 Klima Angabe Wert Einheit Luftfeuchtigkeit, max.*: 95 % rel. Feuchte *nicht kondensierend Beanspruchung im Feucht- und Wechselklima: FW 24 gemäß DIN 50016 16.8 Schutzart und Sicherheitsanforderungen Schutzart Berührungs- und Feuchtigkeitsschutz: IP 65 gemäß IEC 529, EN 60529, DIN VDE 0470 Teil 1 Sicherheitsanforderungen Schutzklasse: 1 - Netzanschluss mit Schutzleiter...

  • Seite 56: Versandgewicht

    Technische Daten 16.11 Versandgewicht Versandgewicht Beta b-Typen - in kg Werkstoff BT4b BT5b 1000, 2001, 2002, 1604, 0708, 0220 2504, 0420 0232 0700, 1601, 1602, 1004, 0408, 1008, 0400 1001, 1002, 0704, 0413 0713 0701, 0702, 0404 0401 0402 PP, NP, PV, TT...

  • Seite 57: Maßblätter

    41 / 36 10 / 15 92 / 102 81 / 100 131.5 / 148.6 P_BE_0019_SW Abb. 19: Maßblatt Beta b BT4b/BT5b, Werkstoffausführung PP - Maße in mm 1000 - 1604 0708 - 0220 1008 - 0420 0232 19,5 186,5...
  • Seite 58 Maßblätter Maßblatt Beta b, Werkstoffausführung NP 12.9 P_BE_0020_SWx_2 Abb. 20: Maßblatt Beta b BT4b/BT5b, Werkstoffausführung NP - Maße in mm 1000 - 1604 0708 - 0220 2504 1008 - 0420 0232 24.6 182.8 178.4 198.8 131.5 131.5 148.6 148.6 148.6 77.5...
  • Seite 59 41 / 36 10 / 15 92 / 102 81 / 100 131.5 / 148.6 P_BE_0021_SW_2 Abb. 21: Maßblatt Beta b BT4b/BT5b, Werkstoffausführung PP und NP mit selbstentlüftendem Dosierkopf SEK - Maße in 1604 0708 - 0220 1008 - 0232 13,6 170,5...
  • Seite 60 Maßblätter Maßblatt Beta b, Werkstoffausführung PV 29.3 P_BE_0022_SWx_2 Abb. 22: Maßblatt Beta b BT4b/BT5b, Werkstoffausführung PV - Maße in mm 1604 0708 - 0220 1008 - 0420 0232 14.1 185.5 191,5 131.5 131.5 148.5 148.5 Ø 70 Ø 90 Ø 90...
  • Seite 61 41 / 36 10 / 15 92 / 102 81 / 100 131.5 / 148.5 P_BE_0023_SWx_2 Abb. 23: Maßblatt Beta b BT4b/BT5b, Werkstoffausführung PV für hochviskose Dosiermedien - Maße in mm 1604 0708 - 0413 0220 1008 - 0713 0420...
  • Seite 62 92 / 102 41 / 36 10 / 15 81 / 100 131.5 / 148.6 P_BE_0025_SWx_2 Abb. 25: Maßblatt Beta b BT4b/BT5b, Werkstoffausführung SS - Maße in mm 1000 - 1601 1602 - 1604 0708 - 0220 2504 1008 - 0420...

  • Seite 63: Diagramme Zum Einstellen Der Dosierleistung

    Diagramme zum Einstellen der Dosierleistung Diagramme zum Einstellen der Dosierleistung BT4b 0400 C [l/h] f [%] C [l/h] BT4b 1000 f [%] 180 min 90 min 180 min 90 min 72 min 72 min 162 min 162 min 54 min 54 min 144 min 144 min...
  • Seite 64 Diagramme zum Einstellen der Dosierleistung C [l/h] BT4b 1001 f [%] C [l/h] BT4b 0401 f [%] 180 min 90 min 180 min 90 min 72 min 162 min 72 min 162 min 144 min 54 min 144 min 54 min 126 min 36 min 126 min...
  • Seite 65 Diagramme zum Einstellen der Dosierleistung C [l/h] BT4b 0402 f [%] C [l/h] BT4b 1002 f [%] 180 min 90 min 180 min 90 min 72 min 162 min 72 min 162 min 54 min 144 min 144 min 54 min 126 min 36 min 126 min...
  • Seite 66 Diagramme zum Einstellen der Dosierleistung BT4b 0708 BT4b 0704 C [l/h] f [%] C [l/h] f [%] 180 min 90 min 180 min 90 min 72 min 162 min 72 min 162 min 54 min 144 min 54 min 144 min 126 min 36 min 126 min...
  • Seite 67 Diagramme zum Einstellen der Dosierleistung C [l/h] BT5b 2504 f [%] C [l/h] BT4b 0413 f [%] 180 min 90 min 180 min 90 min 72 min 162 min 72 min 162 min 54 min 144 min 144 min 54 min 126 min 36 min 126 min...
  • Seite 68 Diagramme zum Einstellen der Dosierleistung BT5b 1008 C [l/h] BT5b 0420 f [%] C [l/h] f [%] 180 min 90 min 180 min 90 min 72 min 162 min 72 min 162 min 144 min 54 min 144 min 54 min 126 min 36 min 126 min...

  • Seite 69: Explosionszeichnungen Der Fördereinheiten

    Explosionszeichnungen der Fördereinheiten Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1000 - 1604 PP mit Entlüftung P_BE_0038_SW Abb. 32 Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Anschluss-Set 6/4 PVT 1023246 1023246 1023246 1023246 4 Ventilkugeln 404201 404201 404201 404201 Feder (Pos.
  • Seite 70 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Entlüftungsventil 1021662 1021662 1021662 1021662 Druckventil kpl. 4.7-2 PVT 1023127 1023127 1023127 1023127 Membran 1000244 1000245 1000246 1034612 Sicherheitsmembran 1006061 1006061 1006061 1006061 Saugventil kpl. 4.7-2 PVT 1023128 1023128 1023128...
  • Seite 71 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0708 (1008) - 0220 (0420) PP mit Entlüftung P_BE_0039_SW Abb. 33 Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Anschluss-Set 8/5 PVT 1023247 1023247 1023247 4 Ventilkugeln 404281 404281 404281 Entlüftungsventil 1021662 1021662 1021662...
  • Seite 72 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Membran 1000248 1000249 1000250 Sicherheitsmembran 1006061 1006061 1006061 Saugventil kpl. 9.2-2 PVT 1023126 1023126 1023126 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 73 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0232 PP ohne Entlüf‐ tung P_BE_0034_SW Abb. 34 Pos. Bezeichnung Typ 0232 Anschluss-Set 12/9 PVT 1023248 4 Ventilkugeln 404281 Druckventil kpl. 9.2-2 PVT 1023125 Membran 1000251 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 74 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0232 Sicherheitsmembran 1006061 Saugventil kpl. 9.2-2 PVT 1023126 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 75 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1000 - 1604 NP mit und ohne Entlüftung P_BE_0035_SW Abb. 35 Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Anschluss-Set 6/4 PVT 1023246 1023246 1023246 1023246 4 Ventilkugeln 404201 404201 404201 404201 Entlüftungsventil 1021662 1021662...
  • Seite 76 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Membran 1000244 1000245 1000246 1034612 Sicherheitsmembran 1006061 1006061 1006061 1006061 Saugventil kpl. 4.7-2 PVT 1023128 1023128 1023128 1023128 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 77 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0708 (1008) - 0220 (0420) NP mit und ohne Entlüftung P_BE_0036_SW Abb. 36 Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Anschluss-Set 8/5 PVT 1023247 1023247 1023247 4 Ventilkugeln 404281 404281 404281 Entlüftungsventil 1021662...
  • Seite 78 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Membran 1000248 1000249 1000250 Sicherheitsmembran 1006061 1006061 1006061 Saugventil kpl. 9.2-2 PVT 1023126 1023126 1023126 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 79 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0232 NP mit und ohne Entlüftung P_BE_0037_SW Abb. 37 Pos. Bezeichnung Typ 0232 Anschluss-Set 12/9 PVT 1023248 4 Ventilkugeln 404281 Druckventil kpl. 9.2-2 PVT 1023125 Membran 1000251 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 80 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0232 Sicherheitsmembran 1006061 Saugventil kpl. 9.2-2 PVT 1023126 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 81 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1000 - 1604 PV mit Entlüftung P_BE_0032_SW Abb. 38 Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Anschluss-Set 6/4 PVT 1035660 1035660 1035660 1035660 4 Ventilkugeln 404201 404201 404201 404201 Entlüftungsventil 1021662 1021662 1021662 1021662...
  • Seite 82 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Membran 1000244 1000245 1000246 1034612 Sicherheitsmembran 1006061 1006061 1006061 1006061 Saugventil kpl. 4.7-2 PVT 1023128 1023128 1023128 1023128 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 83 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0708 (1008) - 0220 (0420) PV mit Entlüftung P_BE_0033_SW Abb. 39 Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Anschluss-Set 8/5 PVT (0220/0420: 12/9) 1035661 1035661 1035659 4 Ventilkugeln 404281 404281 404281 Entlüftungsventil 1021662...
  • Seite 84 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Membran 1000248 1000249 1000250 Sicherheitsmembran 1006061 1006061 1006061 Saugventil kpl. 9.2-2 PVT 1023126 1023126 1023126 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 85 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0232 PV ohne Entlüf‐ tung P_BE_0034_SW Abb. 40 Pos. Bezeichnung Typ 0232 Anschluss-Set 12/9 FVD PVT 1035659 4 Ventilkugeln 404281 Druckventil kpl. 9.2-2 PVT 1023125 Membran 1000251 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 86 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0232 Sicherheitsmembran 1006061 Saugventil kpl. 9.2-2 PVT 1023126 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 87 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1604 - 0220 (0420) PV HV, für hochviskose Dosiermedien P_BE_0047_SW Abb. 41 Pos. Bezeichnung Typ 1604 Typ 0708 Typ 0413 Typ 0220 Anschluss-Set DN10 HV mit Schlauchtülle PVT 1017405 1017405 1017405 1017405 4 Ventilkugeln 404277 404277 404277...
  • Seite 88 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1000 - 1604 TT P_BE_0029_SW Abb. 42 Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Anschluss-Set 6/4 TTT 817201 817201 817201 817201 4 Ventilkugeln 404201 404201 404201 404201 Druckventil kpl. 4.7-2 TTT 809406 809406 809406...
  • Seite 89 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Sicherheitsmembran 1006061 1006061 1006061 1006061 Saugventil kpl. 4.7-2 TTT 809407 809407 809407 809407 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 90 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0708 (1008) - 0220 (0420) TT P_BE_0030_SW Abb. 43 Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Anschluss-Set 8/5 TTT 817204 817204 817204 4 Ventilkugeln 404281 404281 404281 Druckventil kpl. 9.2-2 TTT 809444 809444 809444...
  • Seite 91 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Sicherheitsmembran 1006061 1006061 1006061 Saugventil kpl. 9.2-2 TTT 809445 809445 809445 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 92 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0232 TT P_BE_0031_SW Abb. 44 Pos. Bezeichnung Typ 0232 Anschluss-Set 12/9 TTT 817202 4 Ventilkugeln 404281 Druckventil kpl. TTT 809444 Membran 1000251 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 93 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0232 Sicherheitsmembran 1006061 Saugventil kpl. TTT 809445 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 94 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1000 - 1604 SS P_BE_0026_SW Abb. 45 Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Anschluss-Set 6 mm SS 104233 104233 104233 104233 4 Ventilkugeln 404201 404201 404201 404201 Druckventil kpl. 6 mm SST 809418 809418 809418...
  • Seite 95 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 1000 Typ 1601 Typ 1602 Typ 1604 Sicherheitsmembran 1006061 1006061 1006061 1006061 Saugventil kpl. 6 mm SST 809419 809419 809419 809419 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 96 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0708 (1008) - 0220 (0420) SS P_BE_0027_SW Abb. 46 Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Anschluss-Set SS 104237 104237 104245 4 Ventilkugeln 404281 404281 404281 Druckventil kpl. SST 809494 809494 809446 Membran...
  • Seite 97 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0708 (1008) Typ 0413 (0713) Typ 0220 (0420) Sicherheitsmembran 1006061 1006061 1006061 Saugventil kpl. SST 809495 809495 809447 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 98 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0232 SS P_BE_0028_SW Abb. 47 Pos. Bezeichnung Typ 0232 Anschluss-Set 12 mm SS 104245 4 Ventilkugeln 404281 Druckventil kpl. 12 mm SST 809446 Membran 1000251 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 99 Explosionszeichnungen der Fördereinheiten Pos. Bezeichnung Typ 0232 Sicherheitsmembran 1006061 Saugventil kpl. 12 mm SST 809447 Feder (Pos. 2) ist Sonderzubehör. Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 100 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 1601 - 1604 PP SEK und 1601 - 1604 NP SEK, selbstentlüftend P_BE_0041_SW Abb. 48 Pos. Teil Werkstoffaus‐ Bestell-Nr. führung 1, 9, 10 Anschluss-Set 6/4 817160 1, 9, 10 Anschluss-Set 6/4 817173 1, 9, 10 Anschluss-Set 6/4 791161 1, 9, 10...
  • Seite 101 Explosionszeichnungen der Fördereinheiten Pos. Teil Werkstoffaus‐ Bestell-Nr. führung 9, 10 Anschluss-Set 8/5 817174 9, 10 Anschluss-Set 8/5 792058 9, 10 Anschluss-Set 8/5 817066 Bei 2504: 1035844 Anschluss-Set 8/4 Bei 2504: 791161 Anschluss-Set 6/4 Bei 2504: 817065 Anschluss-Set 6/4 4 Ventilkugeln 404201 Entlüftungsventil 1001063...
  • Seite 102 Explosionszeichnungen der Fördereinheiten Ersatzteilsets für Typ: Werkstoffausführung Bestell-Nr. 1604 mit Feder 1035333 1601 1001666 1602 1001667 1604 ohne Feder 1035338 1604 mit Feder 1035334 Dichtungssätze Werkstoff Bestell-Nr. 1 Dichtungssatz EPDM 1001674 1 Dichtungssatz 1001672 Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.
  • Seite 103 Explosionszeichnungen der Fördereinheiten Fördereinheit Beta ® 0708 (1008) - 0220 (0420) PP / NP SEK, selbstentlüftend P_BE_0040_SW Abb. 49 Pos. Teil Werkstoffaus‐ Bestell-Nr. führung Anschluss-Set 6/4 817160 Anschluss-Set 6/4 817173 Anschluss-Set 6/4 791161 Anschluss-Set 6/4 817165 Anschluss-Set 8/5 817161...
  • Seite 104 Explosionszeichnungen der Fördereinheiten Pos. Teil Werkstoffaus‐ Bestell-Nr. führung Anschluss-Set 8/5 817174 Anschluss-Set 8/5 792058 Anschluss-Set 8/5 817066 Anschluss-Set 12/9 817162 Anschluss-Set 12/9 817175 Anschluss-Set 12/9 790577 Anschluss-Set 12/9 817067 4 Ventilkugeln 404201 Entlüftungsventil 1001063 Entlüftungsventil 1001062 Entlüftungsventil 1001061 Entlüftungsventil 1001060 Druckventil kpl.
  • Seite 105 Explosionszeichnungen der Fördereinheiten Dichtungssätze Werkstoff Bestell-Nr. 1 Dichtungssatz EPDM 1001674 1 Dichtungssatz 1001672 Die aufgeführten Positionen sind im Ersatzteilset enthalten. Technische Änderungen vorbehalten.

  • Seite 106: Weitere Bestellinformationen

    Weitere Bestellinformationen Weitere Bestellinformationen Ersatzteilsets für SEK-Typen Die Informationen stehen bei den entsprechenden Explosionszeich‐ nungen. Ersatzteilsets für SER-Typen NPT7 / PVT7 1602 1047830 1604 1047858 0708 (1008) 1047832 0413 (0713) 1047833 0220 (0420) 1047837 Ersatzteilsets für andere Typen PP, NP, PV HV-Typen 1000 1023107...
  • Seite 107 Weitere Bestellinformationen Entstörungshilfen Produkt Bestell-Nr. Varistor: 710912 RC-Glied, 0,22 µF / 220 Ω: 710802 Weitere Fundstellen Weitere Informationen zu Ersatzteilen, Zubehör und Optionen befinden sich in: den Explosionszeichnungen dem Identcode www.prominent.com unter dem ProMinent Produktkatalog...

  • Seite 108: Eg-Konformitätserklärung Für Maschinen

    Nach der RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLA‐ MENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDERUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent Dosiertechnik GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den...

  • Seite 109: Eg-Konformitätserklärung Für Maschinen

    Nach der RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLA‐ MENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDERUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent Dosiertechnik GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den...

  • Seite 110: Index

    Index Index Angaben für den Notfall..........11 Halbleiterschalter............32 Angewandte harmonisierte Normen....108, 109 Hierarchie Betriebsarten..........18 Ansaugen..............18, 37 Hilfsschütz..............28 Ansaugfunktion............. 15 Hübe................37 Anschlussgröße............50 Hubfrequenz............15, 17, 36 Anschluss Relais............15 Hublänge..............17, 36 Auspacken..............13 Hublängen-Einstellknopf..........
  • Seite 111 Index Störungsanzeige (rot)..........15, 16 radioaktiv............... 13 Störungszustände............18 RC-Glied............... 28 Symbole................ 26 Relais..............18, 31 Reparieren..............41 Taktgeberrelais............. 32 Reproduzierbarkeit..........17, 36, 51 Technische Daten............50 Rückführungs-Leitung......... 21, 23, 24, 25 Test (Funktion)..........15, 18, 37 Transportieren............... 13 Saugventil..............14 Ü...
  • Seite 112 ProMinent GmbH Im Schuhmachergewann 5-11 D-69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-612 E-Mail: info@prominent.com Internet: www.prominent.com 986357, 5, de_DE © 2009...
