Fallspezifisch; Jährlich; Hydrauliköl Wechseln Und Einfüllen; Hydrauliköl Wechseln - Prominent Evolution E1Sa Betriebsanleitung

10.2.1

Fallspezifisch

10.2.2 Jährlich
10.3 Hydrauliköl wechseln und einfüllen
10.3.1 Hydrauliköl wechseln
Hydrauliköl ablassen
1

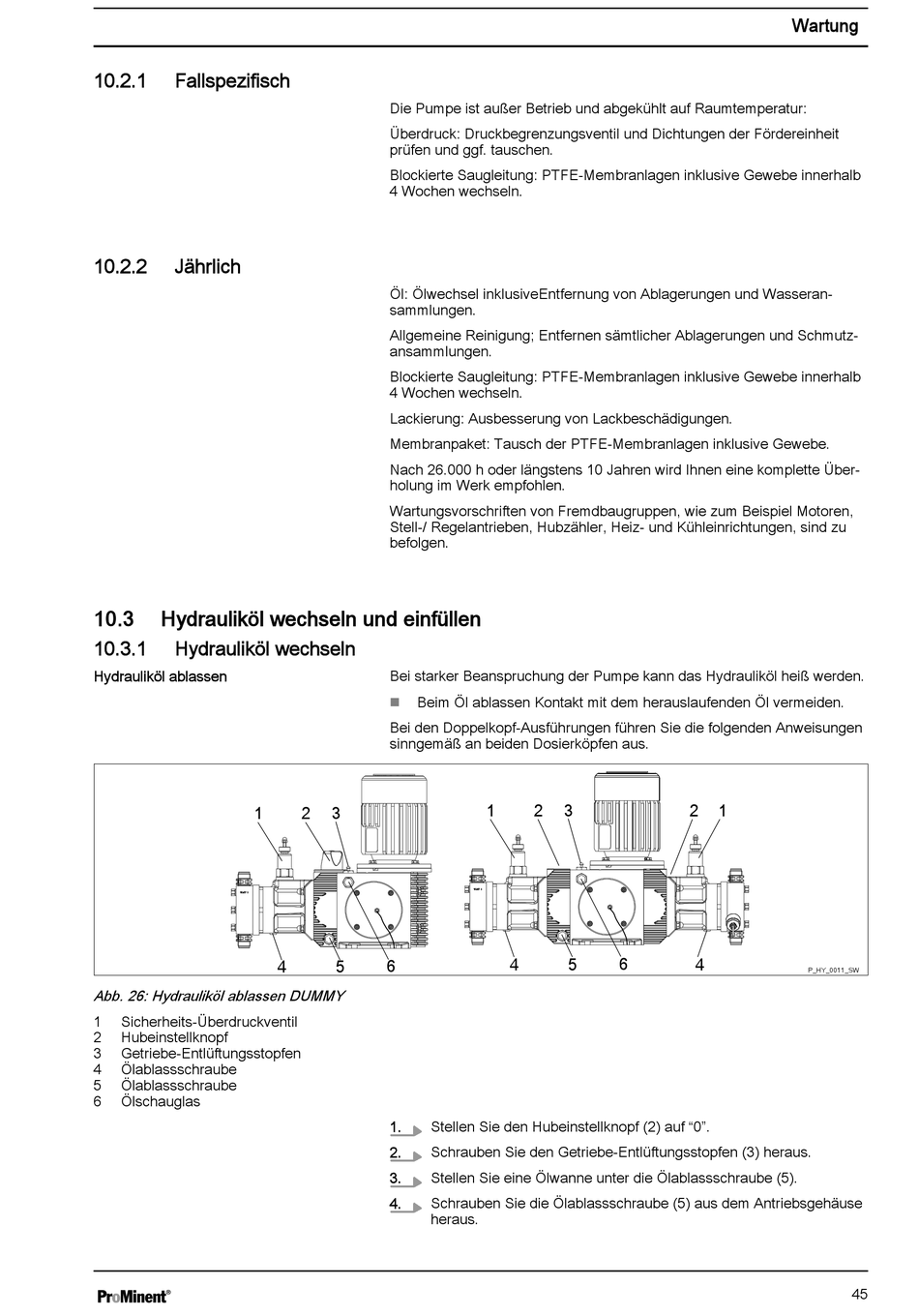

Abb. 26: Hydrauliköl ablassen DUMMY
1 Sicherheits-Überdruckventil
2 Hubeinstellknopf
3 Getriebe-Entlüftungsstopfen
4 Ölablassschraube
5 Ölablassschraube
6 Ölschauglas
Die Pumpe ist außer Betrieb und abgekühlt auf Raumtemperatur:
Überdruck: Druckbegrenzungsventil und Dichtungen der Fördereinheit
prüfen und ggf. tauschen.
Blockierte Saugleitung: PTFE-Membranlagen inklusive Gewebe innerhalb
4 Wochen wechseln.
Öl: Ölwechsel inklusiveEntfernung von Ablagerungen und Wasseran‐
sammlungen.
Allgemeine Reinigung; Entfernen sämtlicher Ablagerungen und Schmutz‐
ansammlungen.
Blockierte Saugleitung: PTFE-Membranlagen inklusive Gewebe innerhalb
4 Wochen wechseln.
Lackierung: Ausbesserung von Lackbeschädigungen.
Membranpaket: Tausch der PTFE-Membranlagen inklusive Gewebe.
Nach 26.000 h oder längstens 10 Jahren wird Ihnen eine komplette Über‐
holung im Werk empfohlen.
Wartungsvorschriften von Fremdbaugruppen, wie zum Beispiel Motoren,
Stell-/ Regelantrieben, Hubzähler, Heiz- und Kühleinrichtungen, sind zu
befolgen.
Bei starker Beanspruchung der Pumpe kann das Hydrauliköl heiß werden.
Beim Öl ablassen Kontakt mit dem herauslaufenden Öl vermeiden.
n
Bei den Doppelkopf-Ausführungen führen Sie die folgenden Anweisungen
sinngemäß an beiden Dosierköpfen aus.
2 3
6
4 5
1. Stellen Sie den Hubeinstellknopf (2) auf "0".
2. Schrauben Sie den Getriebe-Entlüftungsstopfen (3) heraus.
3. Stellen Sie eine Ölwanne unter die Ölablassschraube (5).
4. Schrauben Sie die Ölablassschraube (5) aus dem Antriebsgehäuse
heraus.
1 2 3
4 5 6
Wartung
2 1
4
P_HY_0011_SW
45
