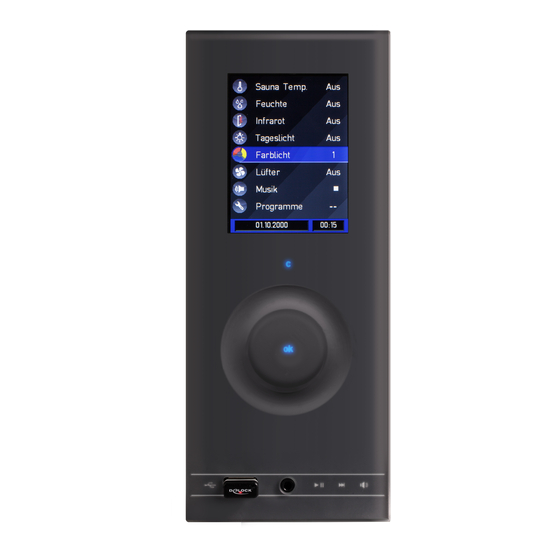

KURZANLEITUNG ZUR INBETRIEBNAHME
In dieser Kurzanleitung befinden sich einige Hilfestellungen und Informationen zur Erstin-
betriebnahme Ihres wave.com4 Touch Bedienteils. Bei Fragen, welche nicht in dieser
Kurzanleitung behandelt werden, nehmen Sie das jeweilige Benutzerhandbuch zur Hand.
1. Technische Daten
Betriebsspannung:
Leistungsaufnahme:
Display:
Lautsprecher:
Umgebungsbedienungen:
Montageort: Das Bedienteil ist nicht für den Sauna-Innenraum geeignet! Bedienteil nicht
unmittelbar neben Saunatüren oder Duschen montieren, da der plötzliche Anstieg der
Luftfeuchtigkeit gegebenenfalls Probleme verursachen kann.

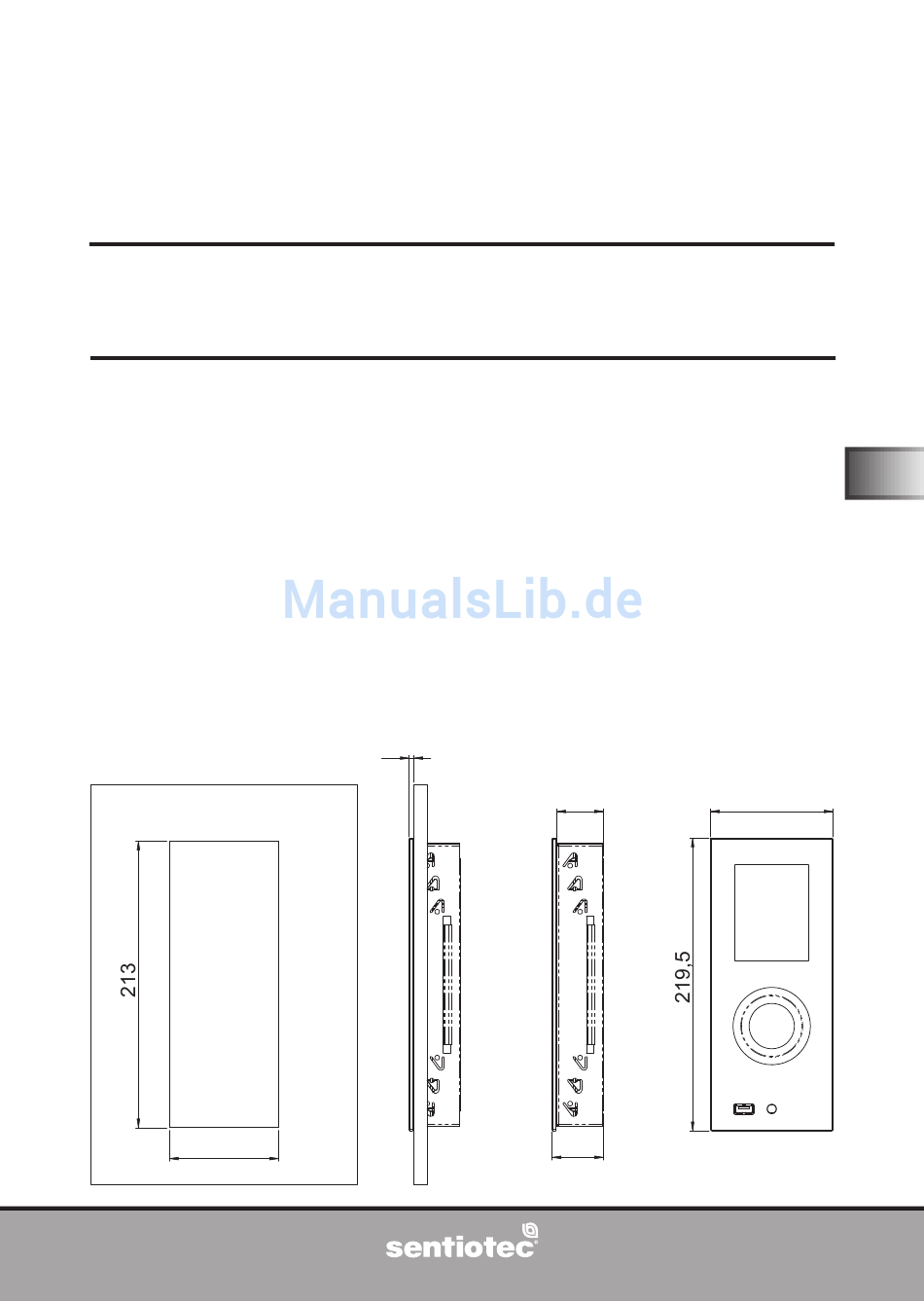

Ausschnitt
82
Version 05/16
wave.com4 Touch
WC4-B-TC2 / 1-015-611
12 - 24 VDC (Versorgung über Datenleitung)
max. 5,6 W (Standby: max. 1 W)
3,5" TFT (320 x 240 px)
2 x 5 W (8 Ohm)
0° C - 55° C; maximal 99% relative Luftfeuchte,
nicht kondensierend
3,5
36
39,5
Ident-Nr. 1-039-366
DE
92
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Sentiotec wave.com4 Touch WC4-B-TC2
Inhaltszusammenfassung für Sentiotec wave.com4 Touch WC4-B-TC2
- Seite 1 KURZANLEITUNG ZUR INBETRIEBNAHME wave.com4 Touch WC4-B-TC2 / 1-015-611 In dieser Kurzanleitung befinden sich einige Hilfestellungen und Informationen zur Erstin- betriebnahme Ihres wave.com4 Touch Bedienteils. Bei Fragen, welche nicht in dieser Kurzanleitung behandelt werden, nehmen Sie das jeweilige Benutzerhandbuch zur Hand. 1.
- Seite 2 2. Anschluss Die Verbindung aller Einzelmodule erfolgt über Datenleitungen, wobei zwischen den 4-poligen Datenleitungen (RJ10) und 6-poligen Datenleitungen (RJ12) unterschieden wird. Die RJ12 Leitungen werden verwendet um die einzelnen Leistungsteile und das Touch Bedienteil untereinander zu verbinden, die RJ10 Leitungen werden für die Innen- bedienteile verwendet.
- Seite 3 wave.com4 Infra Jumper JP1 am Infra Leistungsteil setzen. Dieser Jumper befindet sich im Lieferumfang des Touch Bedienteils. wave.com4 sound&light Jumper JPSL ist bereits werkseitig gesetzt. JPSL wave.com4 Innenbedienteile Werden zusätzlich Innenbedienteile für Sauna, Infra und/oder sound&light verwendet, müssen folgende Punkte beachtet werden: ●...
- Seite 4 Lautsprecher rechts - (Schwarz) Softwareupdate Laden Sie die aktuelle Software von unserer Website (www.sentiotec.com) herunter und speichern Sie diese auf einem leeren USB-Stick. Führen Sie danach folgende Schritte durch: 1. USB-Stick einstecken und Bedienteil einschalten. 2. Longpress C um ins Technikermenü zu gelangen, den Punkt Techniker auswählen.
-
Seite 5: Problemlösungen
4. Problemlösungen Touch Bedienteil ist funktionslos (keine Anzeige/LED leuchtet nicht): ● Datenkabel zwischen Leistungsteil und Bedienteil überprüfen. ● Spannungsversorgung vom Leistungsteil überprüfen. Touch Bedienteil zeigt Menüpunkt „Sauna Temperatur“ nicht an: ● Jumper JPBM am Sauna Leistungsteil überprüfen (muss gesetzt sein). ●... - Seite 6 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
-
Seite 7: Technical Data
QUICK GUIDE FOR GETTING STARTED wave.com4 Touch WC4-B-TC2 / 1-015-611 This quick guide contains help and information for getting started with your wave.com4 Touch operating unit. For questions about issues are not covered in this quick guide, refer to the respective user manual. 1. - Seite 8 2. Connection All the individual modules are connected via data cables; here there is a difference between the 4-pin data cables (RJ10) and the 6-pin data cables (RJ12). The RJ12 cables are used to connect the individual power supply units and the touch operating unit to one another and the RJ10 cables are used for the interior operating units.
- Seite 9 wave.com4 infra Attach the JP1 jumper wire to the infra power supply unit. This jumper wire is included in the delivery scope of the touch operating unit. OPT3 JP3 JP2 JP1 wave.com4 sound&light The JPSL jumper wire is already fitted at the factory. JPSL wave.com4 interior operating unit If additional interior operating units are being used for sauna, infra and/or sound&light,...
-
Seite 10: General Information
- (black) Software update Download the current software from our website (www.sentiotec.com) and save it on an empty USB stick. Then perform the following steps: 1. Plug in the USB stick and switch on the operating unit. 2. Press and hold down C to go to the technician menu and select the technician item. -
Seite 11: Troubleshooting
4. Troubleshooting Touch operating unit is not working (no display/LED does not light up): ● Check the cable between the power supply unit and operating unit. ● Check the voltage supply from the power supply unit. Touch operating unit does not show the “Sauna Temperature” menu item: ●... - Seite 12 GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria Tel: +43 (0) 7672/277 20-800 Fax: +43 (0) 7672/277 20-801 E-mail: info@sentiotec.com www.sentiotec.com...
