Nussbaum SPL 3500 Betriebsanleitung Und Prüfbuch

Gültig ab juni 1995
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

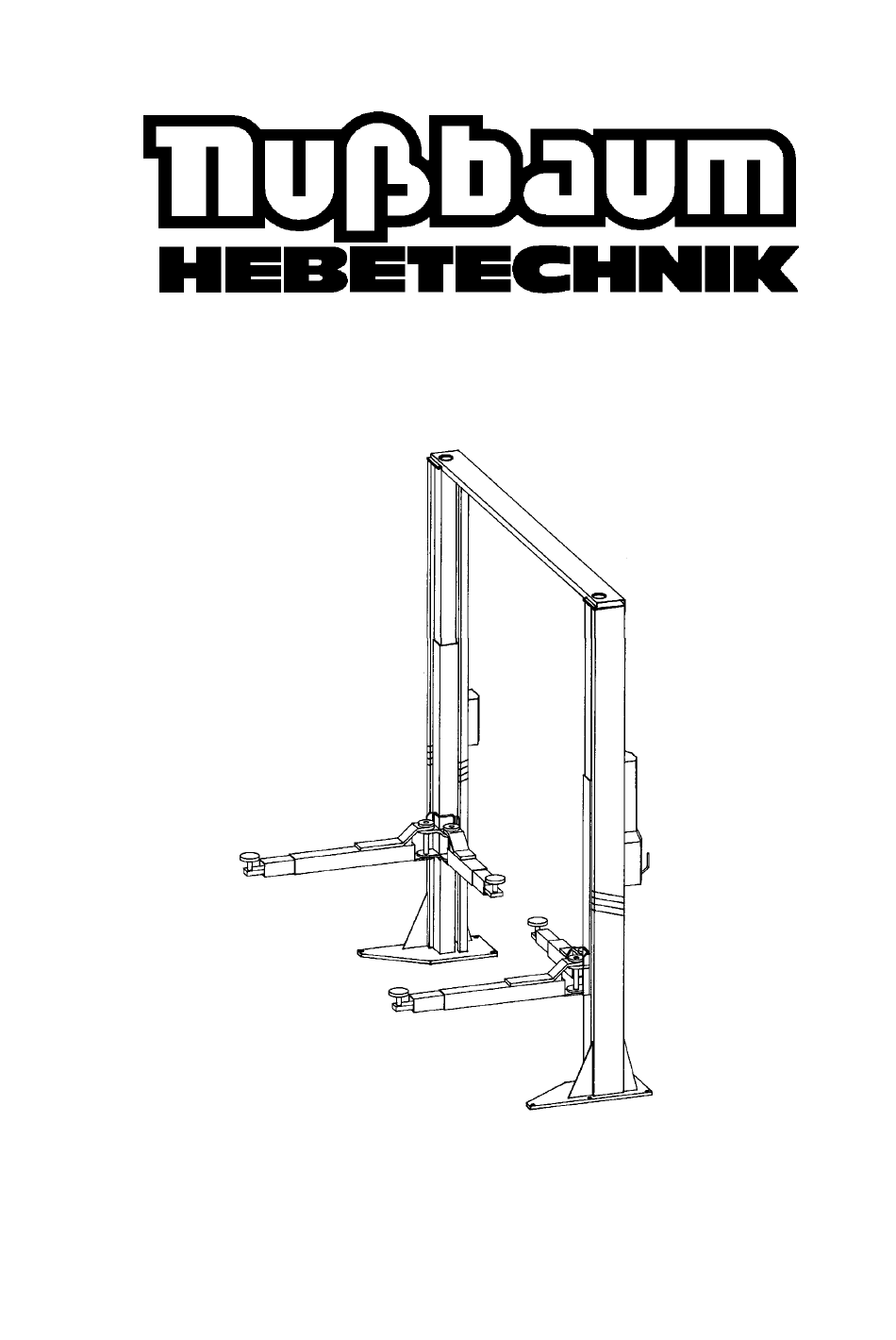

S P L 35 0 0
gültig ab Juni 1995
B e t r i e b s a n l e i t u n g
u nd P r üfb uc h
S e r i e n - N r. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nussbaum SPL 3500

Inhaltszusammenfassung für Nussbaum SPL 3500

  • Seite 1 S P L 35 0 0 gültig ab Juni 1995 B e t r i e b s a n l e i t u n g u nd P r üfb uc h S e r i e n - N r.........

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung und Prüfbuch SPL 3500 I n h a l t Aufstellungsprotokoll..................... 3 1. Allgemeine Information..............4 2. Stammblatt der Hebebühne...............5 CE-Zeichen/Konformitätserklärung............... 6 3. Technische Information..............7 Datenblatt Überflur-Aufbau..................8 Fundamentplan....................... 9 Elektro-Schaltplan....................10 Liste der elektrischen Teile..................10 Elektro-Anschlußklemmenplan................11 Hydraulik-Schaltplan....................12 Liste der Hydraulik-Teile..................13 4.

  • Seite 3: Aufstellungsprotokoll

    Korker Straße 24 77694 Kehl-Bodersweier A u f s t e l l u n g s p ro t o k o l l Die Hebebühne SPL 3500 mit der Serien-Nr.: ..........wurde am ..............bei der Firma ..........in ................

  • Seite 4: Allgemeine Information

    1 . Allgemeine Information Die Dokumentation “Betriebsanleitung und Prüfbuch” enthält wichtige Informationen zur Aufstellung, zum sicheren Betrieb und zur Erhaltung der Funktionssicherheit der Hebebühne SPL 3500. Zum Nachweis der Aufstellung der Hebebühne ist das Formular Aufstellungsprotokoll unterzeichnet an den Hersteller zu senden.

  • Seite 5: Stammblatt Der Hebebühne

    77694 Kehl-Bodersweier Verwendungszweck Die Hebebühne SPL 3500 ist ein Hebezeug für das Anheben von Kraftfahrzeugen bis zu einem Gesamtgewicht von 3500 kg bei einer maximalen Lastverteilung von 2:1 in A u ffahrrichtung oder entgegen der Auffahrrichtung. Die Hebebühne ist für den Aufenthalt unter dem Lastaufnahmemittel ausgelegt.

  • Seite 6: Ce-Zeichen/Konformitätserklärung

    Betriebsanleitung und Prüfbuch SPL 3500 CE-Zeichen/Konformitätserklärung Die Hebebühne SPL 3500 mit der Seriennummer ..........entspricht dem geprüften EG-Baumuster (CE-Zertifikat- Nummer 70/205/10.000119/94) ........................

  • Seite 7: Technische Information

    Betriebsanleitung und Prüfbuch SPL 3500 3 . Technische Information Technische Daten Tragfähigkeit: 3500kg Lastverteilung: max. 2:1 in Auffahrrichtung oder ent- gegen der Auffahrrichtung Hubzeit Hebebühne: ca. 32 sec Senkzeit Hebebühne: ca. 41 sec Nutzhub Hebebühne: 1740 mm Betriebsspannung: 380 Volt Drehstrom...

  • Seite 8: Datenblatt Überflur-Aufbau

    Betriebsanleitung und Prüfbuch SPL 3500 Datenblatt Seite 8...

  • Seite 9: Fundamentplan

    Betriebsanleitung und Prüfbuch SPL 3500 Fundamentplan Betondicke: min. 200 mm (*Es reicht eine Betondicke von 150 mm, wenn zusätzlich 2 Dübelbohrungen in die Grundplatte gebohrt werden bzw. mit 2 Dübeln versehen werden.(siehe Zeichung). Dadurch können auch kürzere Dübel verwendet werde. (UMV 80 von der Firma UPAT) Betonqualität: min.

  • Seite 10: Elektro-Schaltplan

    Betriebsanleitung und Prüfbuch SPL 3500 Elektro-Schaltplan Liste der elektrischen Teile Wendeschalter Motor, 380 V, 3,0 kW Motorschutzschalter (Bimetallrelais in der Wicklung des Motors) Schütz Motor A1, A2: Klemmanschlüsse 1-6: Klemmanschlüsse U;V;W: Klemmanschlüsse Seite 1 0...

  • Seite 11: Elektro-Anschlußklemmenplan

    Betriebsanleitung und Prüfbuch SPL 3500 Elektro-Anschlußklemmplan Seite 1 1...

  • Seite 12: Hydraulik-Schaltplan

    Betriebsanleitung und Prüfbuch SPL 3500 Hydraulik-Schaltplan Seite 1 2...

  • Seite 13: Liste Der Hydraulischen Teile

    Betriebsanleitung und Prüfbuch SPL 3500 Liste der hydraulischen Teile 0.1: Oelbehälter 0.2: Motor 0.3: Pumpe 0.4: Oelfilter 0.5: Peilstab 0.6: Steuerblock kompl. 0.7: Rückschlagventil 0.8: Druckbegrenzungsventil 0.9: Kugelhahn (Senken) 0.10: Drosselrückschlagventil 1.0: Hydraulikzylinder Seite 1 3...

  • Seite 14: Sicherheitsbestimmungen

    Betriebsanleitung und Prüfbuch SPL 3500 4 . S i c h e rh e i t s b e s t i m m u n g e n Beim Umgang mit Hebebühnen sind die gesetzlichen Unfallverhütungsvorschriften nach VBG1 (Allgemeine Vorschriften) und nach VBG14 (Hebebühnen) einzuhalten.
  • Seite 15 Betriebsanleitung und Prüfbuch SPL 3500 Bild 1: Bedienungselemente (Vorderansicht) • Bedienschalter nach Position "↑" drehen und solange auf Position "↑" festhalten bis die Räder frei sind • Wenn die Räder frei sind Hubvorgang durch Loslassen des Bedienschalters unterbrechen und den sicheren Sitz der Tragteller unter dem Fahrzeug überprüfen...

  • Seite 16: Absetzen Des Fahrzeugs In Die Klinke

    Betriebsanleitung und Prüfbuch SPL 3500 Beim Erreichen der oberen Endposition wird der Bedienschalter über ein Gestänge in die Position "0" gezogen, und damit wird der Hubvorgang unterbrochen. Danach kann der Bedienschalter nicht mehr auf Position "↑" gedreht werden. Die Hebebühne kann nur noch ,wie im Abschnitt "Senken des Fahrzeugs"...

  • Seite 17: P Roblem: Hebebühne Senkt Sich Selbständig Ab Bis Klinke Einrastet Mögliche Ursachen

    Betriebsanleitung und Prüfbuch SPL 3500 Problem: Motor läuft nicht an ! mögliche Ursachen: • Sicherung defekt • Stromzuleitung unterbrochen • Motor überhitzt (10 min abkühlen lassen) Problem: Hebebühne läßt sich nicht anheben ! mögliche Ursachen: • Ölstand im Tank zu niedrig •...

  • Seite 18: Notablaß

    Betriebsanleitung und Prüfbuch SPL 3500 Notablaß Bei Riß eines Klinkenseiles kann die Hebebühne mit Fahrzeug nicht mehr abgesenkt werden da eine oder beide Klinken eigerastet sind. In diesem Fall besteht die Möglichkeit die Hebebühne durch manuelles Entsichern der Klinken herunterzufahren.

  • Seite 19: Wartung

    Betriebsanleitung und Prüfbuch SPL 3500 leicht gespannt ist. Das Sicherheitsseil muß so gespannt sein das bei kleinster Betätigung der Schaltstange oder der Abschaltleiste der Bedienschalter in Position "0" gezogen wird. • Anschluß an Stromversorgung wieder herstellen. Falles das Sicherheitsseil nicht gerissen, sondern nur schlaff ist, muß es nach der Trennung der Hebebühne von der Stromversorgung, wie oben beschrieben, nur neu...
  • Seite 20 Betriebsanleitung und Prüfbuch SPL 3500 Bild 2: Auswahl der Dübellänge (ohne Bodenbelag) Tabelle zu Bild 2 Dübeltyp B 20/175 Bohrtiefe Mindestverankerungstiefe Betonstärke Bohrungsdurchmesser Bauteildicke 0-65 Seite 2 0...
  • Seite 21 Betriebsanleitung und Prüfbuch SPL 3500 Bild 3: Auswahl der Dübellänge (mit Bodenbelag) Tabelle zu Bild 3 Dübeltyp B 20/175 B 20/225 Bohrtiefe Mindestverankerungstiefe Betonstärke Bohrungsdurchmesser Bauteildicke + Bodenbelag e+f 0-65 65-115 Seite 2 1...

  • Seite 22: Montage Und Inbetriebnahme

    Betriebsanleitung und Prüfbuch SPL 3500 einmalige regelmäßige Sicherheitsüberprüfung muß einemSachkundigen durchgeführt werden. Es wird empfohlen gleichzeitig eine Wartung vorzunehmen. Nach Änderungen der Konstruktion (zum Beispiel Veränderung der Tragfähigkeit oder Veränderung der Hubhöhe) und nach wesentlichen Instandsetzungen an tragenden Teilen (zum Beispiel Schweißarbeiten) ist eine Überprüfung durch einen Sachverständigen erforderlich (außerordentliche...

  • Seite 23: Aufstellen Und Verdübeln Der Hebebühne

    Betriebsanleitung und Prüfbuch SPL 3500 Bild 4: Seilverlauf Aufstellen und Verdübeln der Hebebühne • Hubsäulen gemäß Datenblatt am gewünschten Aufstellungsort plazieren und ausrichten • Beide Gleichlaufseile über die oberen Rollen von oben in die Säulen einführen. Die Seile dürfen sich nicht kreuzen •...
  • Seite 24 Betriebsanleitung und Prüfbuch SPL 3500 Bild 5: Klinkenseil • Obere Querverbindung auf die Säulen auflegen und mit den beiliegenden Zylinderschrauben mit Scheiben befestigen. • Ölrücklaufleitung (Kunststoff) an beiden Säulen anschließen (siehe Bild 4). • Position der Hebebühne überprüfen • Löcher für die Dübelbefestigung durch die Bohrungen in den Grundplatten setzen.
  • Seite 25 Betriebsanleitung und Prüfbuch SPL 3500 Bohrungen einführen. Der Hersteller fordert Liebig Sicherheitsdübel Typ B 20. Vo r dem Verdübeln der Hebebühne ist zu überprüfen, ob der Beton mit der Qualität B 25 bis zur Oberkante des Fertigfußbodens reicht. In diesem Falle ist die Dübellänge nach Bild 2 zu ermitteln.
  • Seite 26 Betriebsanleitung und Prüfbuch SPL 3500 • Gegenseite soweit anheben bis der Hubwagen Bedienseite sich nach oben bewegt. • Das zweite Seil in der Bedienseite in der gleichen Vo rgehensweise montieren. • Die selbstsichernden Muttern oben in den beiden Hubwagen gleichmäßig anziehen bis beide Seile leicht gespannt sind.
  • Seite 27 Betriebsanleitung und Prüfbuch SPL 3500 Es ist darauf zu achten, daß die Seile nicht zu stark gespannt sind, ansonsten ist es möglich, daß die Hebebühne ruckartig, sehr langsam oder gar nicht mehr nach unten fährt. Die Seile tragen keine Last, sondern haben die Funktion den exakten Gleichlauf der Hebebühne sicherzustellen.

  • Seite 28: Inbetriebnahme

    Betriebsanleitung und Prüfbuch SPL 3500 Inbetriebnahme Vor der Inbetriebnahme muß die einmalige Sicherheitsüberprüfung durchgeführt werden (Formular Einmalige Sicherheitsüberprüfung verwenden) Erfolgt die Aufstellung der Hebebühne durch einen Sachkundigen (werksgeschulter Monteur) führt dieser die Sicherheitsüberprüfung durch. Erfolgt die Aufstellung durch den Betreiber ist ein Sachkundiger mit der Sicherheitsüberprüfung zu beauftragen. Der Sachkundige bestätigt...
  • Seite 29 S i c h e r h e i t s ü b e r p r ü f u n g SPL 3500 ausfüllen und im Einmalige Sicherheitsüberprüfung vor Inbetriebnahme Prüfbuch belassen M ä n g e l N a c h - P r ü...

  • Seite 30: Regelmäßige Sicherheitsüberprüfung

    S i c h e r h e i t s ü b e r p r ü f u n g SPL 3500 ausfüllen und im Regelmäßige Sicherheitsüberprüfung Prüfbuch belassen M ä n g e l N a c h - P r ü...

  • Seite 31: Außerordentliche Sicherheitsüberprüfung

    S i c h e r h e i t s ü b e r p r ü f u n g SPL 3500 ausfüllen und im Außerordentliche Sicherheitsüberprüfung Prüfbuch belassen M ä n g e l N a c h - P r ü...
  • Seite 32 E r s a t z t e i l l i s t e SPL 3500 Ersatzteilzeichnung: Hubsäulen, Abdeckungen, Zylinder,...

  • Seite 33: Ersatzteilliste: Hubsäulen, Abdeckungen, Zylinder, Seile

    E r s a t z t e i l l i s t e SPL 3500 Ersatzteilliste: Hubsäulen, Abdeckungen, Zylinder, Seile Lfd.Nr. Bezeichnung Bestellnummer Hubsäule Bedienseite 235SPL05003 Hubsäule Gegenseite 235SPL05039 Hubzylinder 232POW22003 Hubzylinder 232POW22002 Kopfplatte Bedienseite 232POW25020 Kopfplatte Gegenseite...
  • Seite 34 E r s a t z t e i l l i s t e SPL 3500 Ersatzteilliste: Hubsäulen, Abdeckungen, Zylinder, Seile Lfd.Nr. Bezeichnung Bestellnummer Sechskantmutter 9MU934M06ZN Senkschraube 9SE7991M05*08ZN Zylinderschraube 9Z912M06*010ZN Federring 9FR7980M06ZN Absetzklinke 232SPL10003 Schenkelfeder 970251 Lagerbolzen 232POW10008 Seegerring 9SR012*1 Führung...

  • Seite 35: Ersatzteilzeichnung: Hubschlitten, Standardtragarme

    E r s a t z t e i l l i s t e SPL 3500 Ersatzteilzeichnung: Hubschlitten, Standardtragarme...

  • Seite 36: Ersatzteilliste: Hubschlitten, Tragarme

    E r s a t z t e i l l i s t e SPL 3500 Ersatzteilliste: Hubschlitten, Tragarme Lfd.Nr. Bezeichnung Bestellnummer Hubschlitten Bedienseite 232POW06003 Hubschlitten Gegenseite 232POW06039 Gleitstück oben 232POW06014 Gleitstück 232POW06015 Gleitstück unten 232POW06030 Senkschraube 9SE7991M06*20ZN Tragarm lang...

  • Seite 37: Ersatzteilzeichnung: Hydraulik-Aggregat

    E r s a t z t e i l l i s t e SPL 3500 Ersatzteilzeichnung: Hydraulik-Aggregat...

  • Seite 38: Ersatzteilliste: Hydraulik-Aggregat

    E r s a t z t e i l l i s t e SPL 3500 Ersatzteilliste: Hydraulik-Aggregat Lfd.Nr. Bezeichnung Bestellnummer Pumpenträger 235SPL01003 Zylinderschraube 9Z912M08*012ZN Federring 9FR7980M08ZN Senkschraube 9SE7991M08*16 Kupplung 970290 Pumpe 980243 Zylinderschraube 9Z912M08*085ZN Federring 9FR7980M08ZN Motor 3.0 KW...
  • Seite 39 E r s a t z t e i l l i s t e SPL 3500 Seite 3 9...
  • Seite 40 E r s a t z t e i l l i s t e SPL 3500 Seite 4 0...
  • Seite 41 E r s a t z t e i l l i s t e SPL 3500 Seite 4 1...
  • Seite 42 E r s a t z t e i l l i s t e SPL 3500 Ersatzteilliste Lfd.Nr.: Bezeichnung Bestellnummer Hubschlitten Bedienseite 232POW06003 Hubschlitten Gegenseite 232POW06039 Gleitstück oben 232POW06014 Gleitstück flach 232POW06015 Gleitstück unten 232POW06030 Kappe 970008 Ziehstange 232NSTL28096 Spannhülse...
  • Seite 43 E r s a t z t e i l l i s t e SPL 3500 Schaltstange 235SPL10021 D Druckfeder 9DFD187ZN Senkopfschraube 9SE7991M8X12ZN Schnüffelleitung 232POW01042 Mutter selbstsichernd 9MU985M12ZN Seilrolle 232NSTL05063 Hubsäule Bedienseite 235SPL25003 Aggregatwand 235SPL05092 Abdeckblech 235SPL49024 Druckfeder 9DFD-142AZN...
  • Seite 44 E r s a t z t e i l l i s t e SPL 3500 Seite 4 4...
