Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC

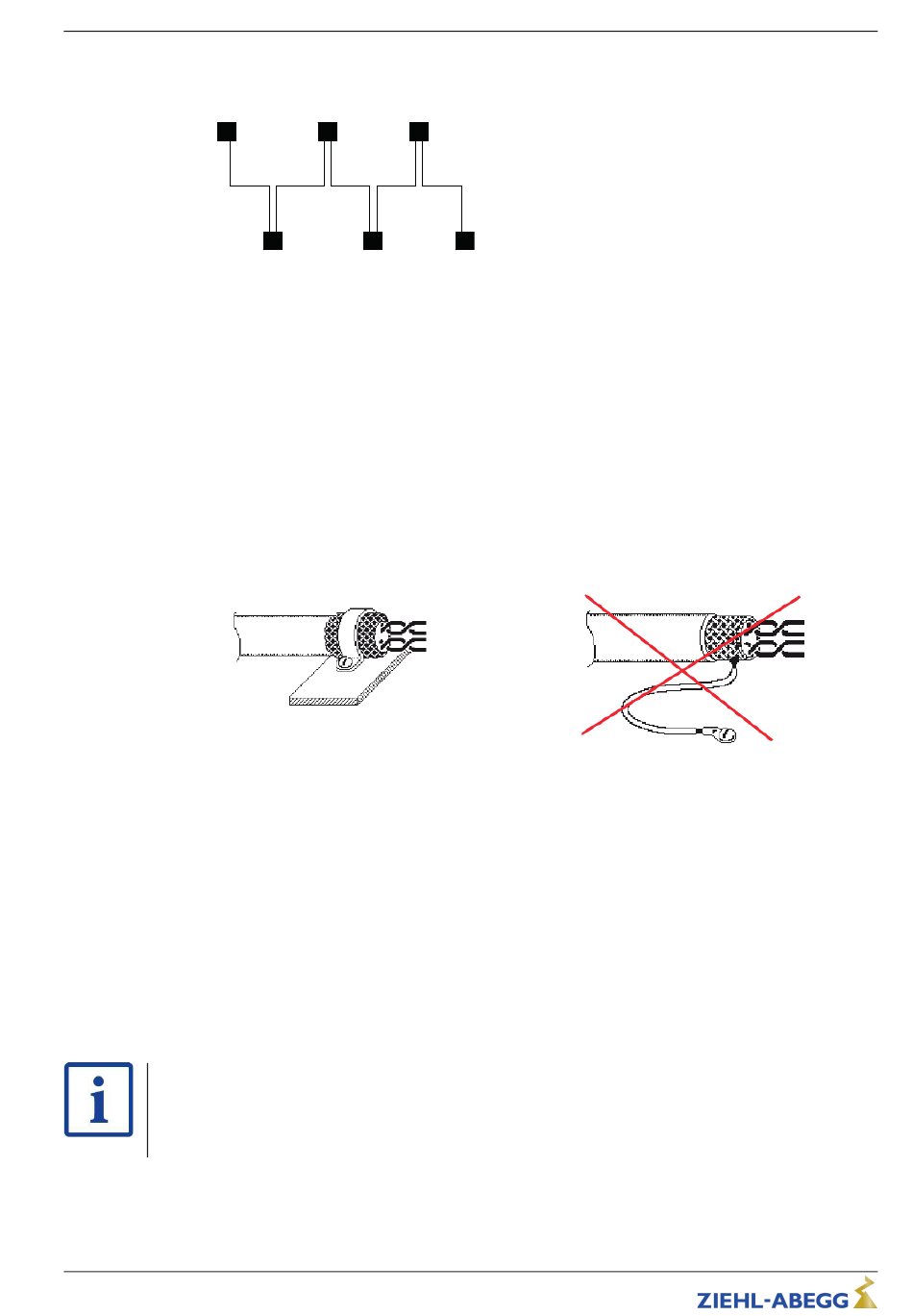

Beispiel für MODBUS Verbindung
26.02.2007
v_modbus_verbindung.vsd
Empfehlung für Leitungstypen
1. CAT5 / CAT7 Leitungen
2. J-Y (St) Y 2x2x0,6 (Telefonleitung)
3. AWG22 (2x2 verdrillt)
Die maximale Gesamtleitungslänge beträgt 1000 m (bei CAT5/7 500 m).
Schirmung
Die Verwendung von geschirmten Leitungen wird im Normalfall nicht gefordert, bietet aber einen
hohen Schutz gegen elektromagnetische Störungen, besonders gegen hohe Frequenzen. Die Wirk-
samkeit der Abschirmung hängt jedoch von einer sorgfältigen Installation der Leitung ab.
Werden geschirmte Leitungen verwendet, sollte der Schirm mindestens auf einer Seite an PE aufge-
legt sein (vorzugsweise am Masteranschluss). Bei beidseitiger Kontaktierung des Schirms sind
eventuell auftretende Ausgleichsströme zu beachten!
Bei Verwendung einer Telefonleitung mit vier Adern empfehlen wir folgende Belegung:
•
A = rot
•
B = schwarz
•
ID1 - ID2 = gelb (für automatische Adressierung)
•
GND = weiß
Default Schnittstellenparameter
•
Baudrate = 19200
•
Bits = 8
•
Parity = Even
•
Stop bits = 1
•
Handshake = none
Information
•
Die Adressierung erfolgt je nach Gerät über das Display, ein externes Terminal oder einen PC mit
entsprechender Software (automatische Adressierung siehe nachfolgendes Kapitel).
•
Die MODBUS Register Beschreibung und das Informationsblatt Netzwerkaufbau MODBUS kann
über unsere Supportabteilung V-STE für Regelsysteme - Lufttechnik angefordert werden.
L-BAL-F079D-D 2023/24 Index 003
MODBUS
Schirmanschluss richtig
Die Datenleitung muss von einem Gerät zum nächsten
geführt werden. Eine andere Verdrahtungsart ist nicht
zulässig!
Es dürfen immer nur zwei Drähte einer Leitung (twisted
pair) für die Datenverbindung verwendet werden.
Art.-Nr.
34/84
Elektrische Installation
Schirmanschluss falsch
