Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC
9.5.3
Eingang "E1"
9.5.4
MODBUS Kommunikationswatchdog
Der MODBUS Kommunikationswatchdog definiert das Verhalten bei einer Kommunikationsstörung.
L-BAL-F079D-D 2023/24 Index 003

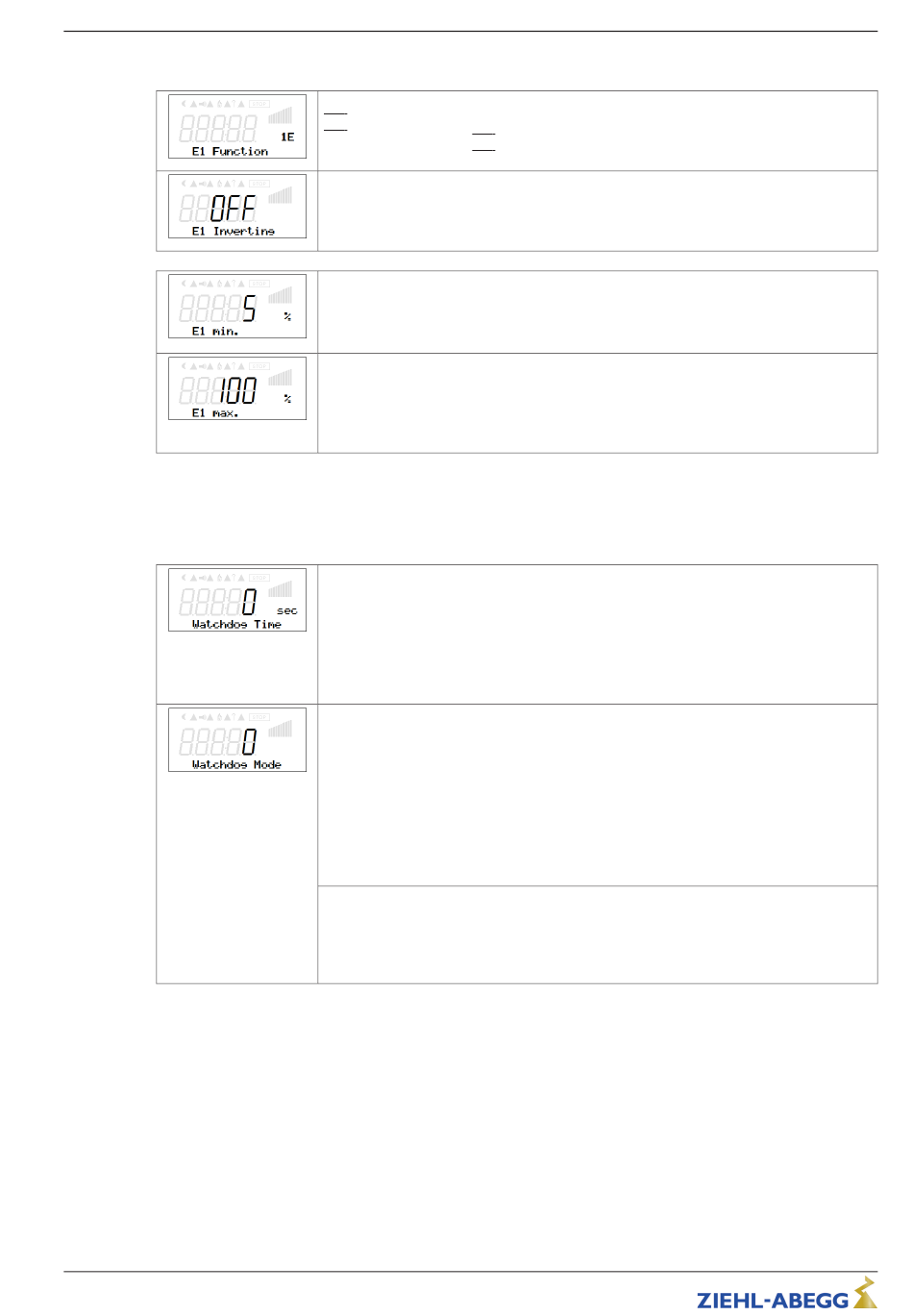

E1 Funktion
|
|
1E
(Werkseinstellung) = Drehzahlvorgabe über externes Signal (0 - 10 V / PWM).
|
Bei Einstellungen über
1E
Eingänge / Funktion).
E1 Invertierung
Werkseitig ist die Invertierung auf "OFF".
Für Ansteuerung mit invertiertem Vorgabesignal auf "ON" schalten (Vorgabesignal: 10
- 0V).
E1 min.
Höhe des Eingangsignals bei dem der Controller mit minimaler Aussteuerung beginnt.
Einstellbereich: 0 - 100 %
Werkseinstellung: 5 %
E1 max.
Höhe des Eingangssignals bei dem die maximale Aussteuerung des Controllers
erreicht wird.
Einstellbereich: 0 - 100 %
Werkseinstellung: 100 %
Watchdog Zeit
Empfängt das Gerät im Zeitfenster keine Nachricht, wird eine definierbare Funktion
ausgeführt.
Watchdog Zeit in Sekunden.
Einstellbereich: 0 - 255 sec
Werkseinstellung: 0 sec = Aus
Watchdog Modus
Watchdog Modus:
0: Keine Funktion (Default) = AUS ab FW 13
1: Störung (K1 Funktion, h15) bei Kommunikationsstörung (WDT)
2: Festdrehzahl 1 * bei Kommunikationsstörung (WDT)
3: Störung + Festdrehzahl 1 * bei Kommunikationsstörung (WDT)
4: Störung bei E1 Störung ** (nur ECblue)
5: Festdrehzahl 1 bei E1 Störung (nur ECblue)
6: Störung Festdrehzahl 1 bei E1 Störung (nur ECblue)
* in diesem Zustand ist es möglich per Digitaleingang Funktion 5, 6 oder digitale
Steuerfunktion (Holding Register h4) zwischen den Festdrehzahlen zu wechseln.
** E1 Störung wird ausgelöst, wenn E1 unter E1 min x 0,5 fällt. E1 Störung wird
aufgehoben, wenn E1 größer E1 min x 0,9 steigt.
Art.-Nr.
58/84
|
arbeitet "E1" wie "D1" als digitaler Eingang (siehe Digitale
Handterminal A-G-247NW
