Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC
Zusammenhänge:
Das Drehmoment wird proportional zum Quadrat des Vorgabesignals eingestellt: M ~ Si
Dabei ist zu berücksichtigen, dass zur Verbesserung des Anlaufverhaltens ein Mindestdrehmoment
von 12 % addiert wird.
Drehmomentvorgabe = 100 % x (((Si/10 V) x 0,94)
Damit wird erreicht, dass bei Ventilatoren mit quadratischer Momentenkennlinie M ~ n
quasi proportional zum Vorgabesignal ist: n ~ Si.
5.16
Potenzial der Steuerspannungsanschlüsse
Die Anschlüsse der Steuerspannung (< 30 V) beziehen sich auf das gemeinsame GND Potenzial
(Ausnahme: Relaiskontakte sind potenzialfrei). Zwischen den Anschlüssen der Steuerspannung und
dem Schutzleiter besteht eine Potenzialtrennung. Es muss sichergestellt sein, dass die maximale
Fremdspannung an den Anschlüssen der Steuerspannung 30 V nicht überschreiten kann (zwischen
Klemmen GND und Schutzleiter PE). Bei Bedarf kann eine Verbindung zum Schutzleiterpotenzial
hergestellt werden, Brücke zwischen GND- Klemme und dem PE- Anschluss (Klemme für Abschir-
mung) anbringen.
5.17

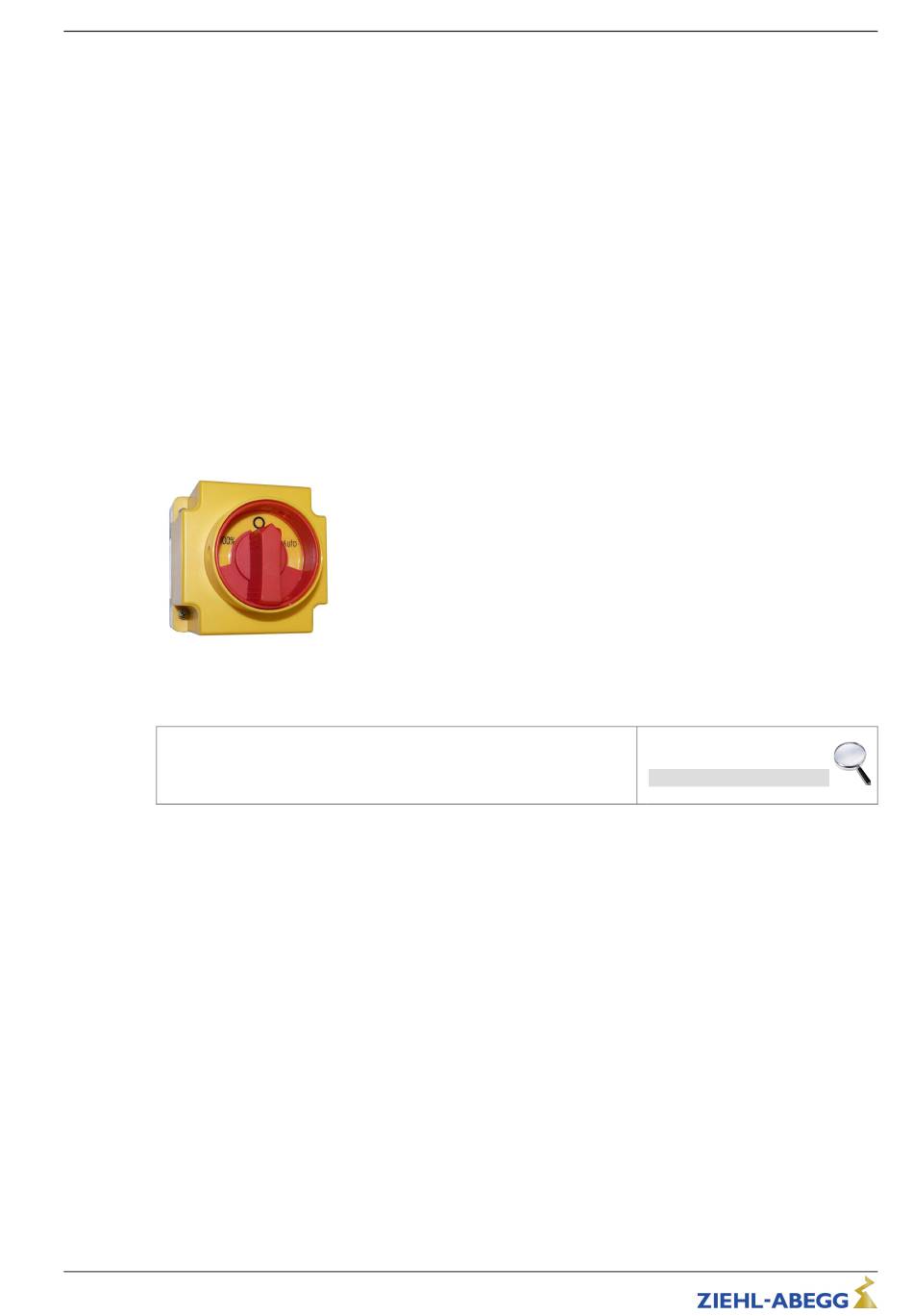

Zubehör Hauptschalter Zenec
Hauptschalter für ECblue Ventilatoren mit "100%-Funktion"
Typ: Zenec
Art.-Nr.: 349068
Gehäuseschutzart: IP65
Weitere Angaben können Sie der Betriebsanleitung des Zenec Schalters
entnehmen.
Zum Download auf
zeichnung "Zenec" eingeben.
L-BAL-F079D-D 2023/24 Index 003
0
Abschaltung des Ventilators (abschließbar)
Auto
Regelbetrieb
Ventilator läuft unabhängig vom Vorgabesignal mit voller Drehzahl
100%
(100 %-Funktion)
www.ziehl-abegg.de
unter Suchbegriff die Typenbe-
Art.-Nr.
40/84
2
+0,12) [Si in V]
Suchbegriff
Zenec
Elektrische Installation
2
.
2
, die Drehzahl
