Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC
4.2
Anschlussleitung & Anschlusskasten
•
Bei erhöhter Beanspruchung (Nassräume, Freiluftaufstellung) Anschlussleitungen mit Wasserab-
laufbogen vorsehen.
•
Bei der Montage eines Anschlusskastens in der Nähe des Motors muss dieser tiefer als der Motor
montiert werden, damit sichergestellt ist, dass kein Wasser durch die Anschlussleitungen in den
Motor eindringen kann.
4.3
Ausführung mit abgesetztem Anschlusskasten
Beachten Sie bei Produkten, die von ZIEHL-ABEGG mit abgesetztem Anschlusskasten geliefert
werden, nachfolgende Angaben.
4.4
Aufstellung in feuchter Atmosphäre
Information
Bei längeren Stillstandszeiten in feuchter Atmosphäre wird empfohlen, den Motor / Ventilator
monatlich für mindestens 2 Stunden mit 80 bis 100 % der maximalen Drehzahl in Betrieb zu nehmen,
damit eventuell eingedrungene Feuchtigkeit verdunstet.
4.5
Motorheizung
Für einen sicheren Betrieb bis zur minimal zulässigen Umgebungstemperatur (siehe Technische
Daten), ist eine kontinuierliche Stromversorgung erforderlich.
Wenn der Motor bei bestehender Stromversorgung nicht betrieben wird (kein Vorgabesignal, Ab-
schaltung über die Freigabe), schaltet die Motorheizung automatisch bei einer Controller-Innentempe-
ratur von -19 °C ein und bei einer Erwärmung auf -15 °C wieder aus.
Die Heizung erfolgt über die Wicklung des Motors, dabei wird ein Strom eingeprägt, der eine Drehung
des Rotors bewirkt (ca. 5 Umdrehungen pro Stunde). Dadurch kann ein Festfrieren des Rotors
verhindert werden.
L-BAL-F079D-D 2023/24 Index 003

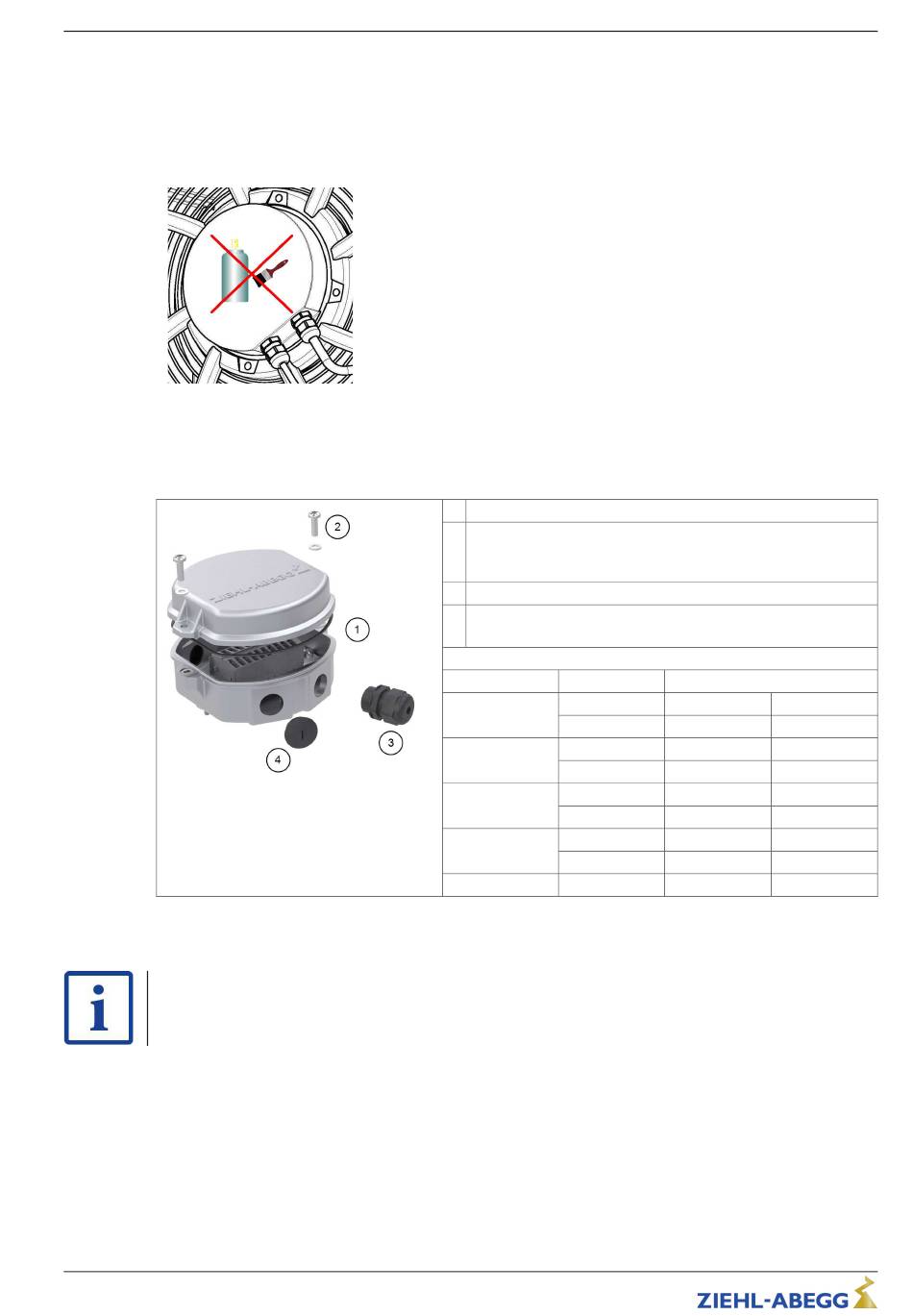

Anschlusskomponenten nicht beschichten!
Eine Beschichtung von Anschlusskabel, Kabelverschraubungen und Elektronik-
deckel (z. B. durch Lackieren, Streichen, Pulverbeschichten), ist ohne Rück-
sprache mit ZIEHL-ABEGG nicht zulässig!
1 Abgesetzter Anschlusskasten aus Kunststoff oder Metall
Deckelschrauben
Anziehdrehmoment: Kunststoffkasten 1,3 Nm/12 Lb In, Metall-
2
kasten 2,6 Nm/23 Lb In
3 Kabelverschraubungen (siehe nachfolgende Tabelle)
Verschlussschrauben Kunststoff/Messing
4
Anziehdrehmoment: 2,5 Nm/22 Lb In
Gewindegröße Material
M12x1,5
M16x1,5
M20x1,5
M25x1,5
M32x1,5
Art.-Nr.
16/84
Kabelverschraubungen
Anziehdrehmoment M
Kunststoff
1,5 Nm
Messing
4 Nm
Kunststoff
2,5 Nm
Messing
5 Nm
Kunststoff
4 Nm
Messing
6,5 Nm
Kunststoff
6,5 Nm
Messing
6,5 Nm
Kunststoff
6,5 Nm
Montage
A
13 Lb In
35 Lb In
22 Lb In
44 Lb In
35 Lb In
58 Lb In
58 Lb In
58 Lb In
58 Lb In
