Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC

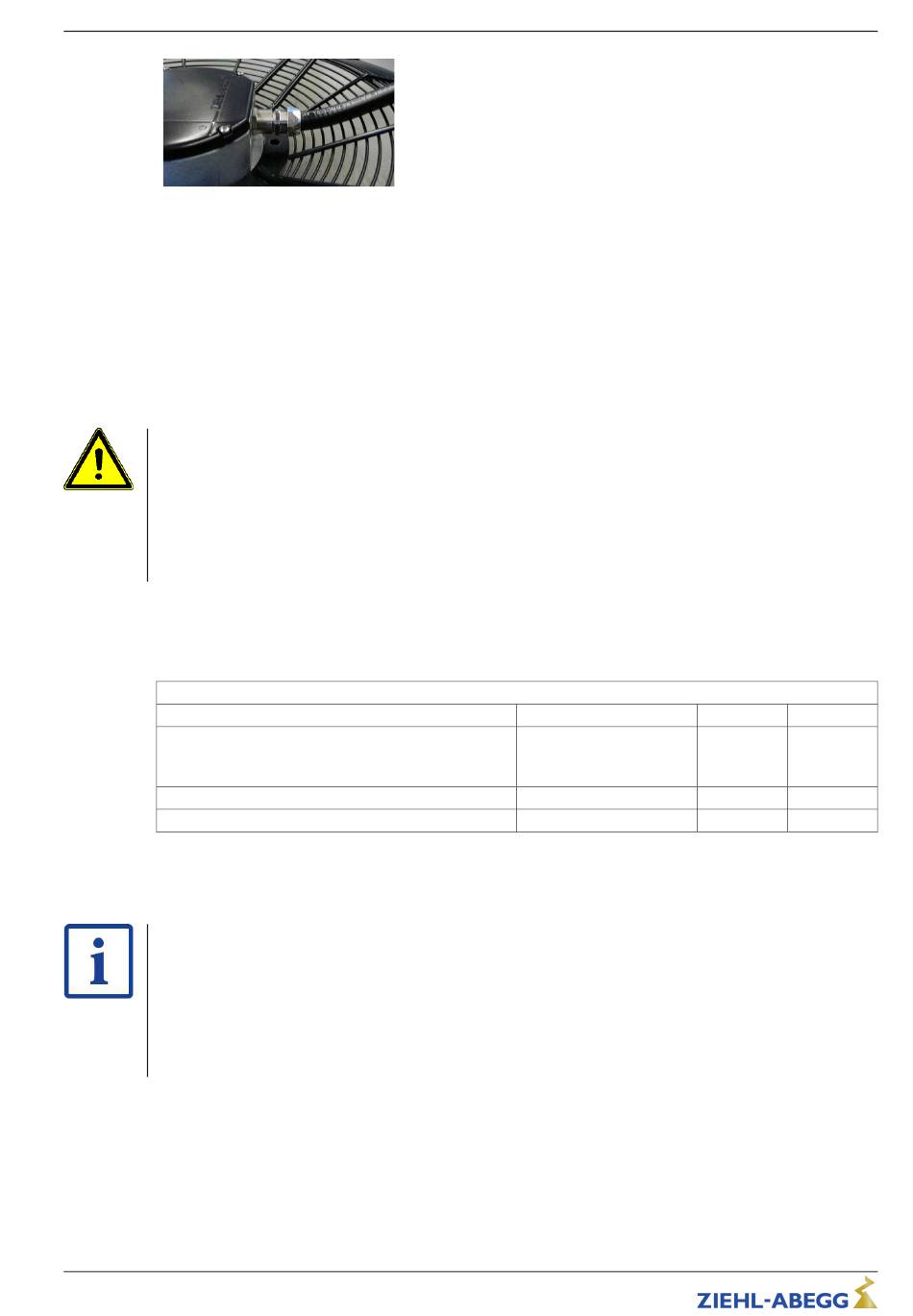

alternativ: flexibler Anschluss
Unabhängig von der Art und Weise des Rohr- / Schlauchanschlusses gilt es durch fachgerechten
Anschluss der Versorgungsleitung(en) die Sicherheit von Personen und Objekten zu jeder Zeit sicher
zu stellen.
4.6.2
Anschluss in NFPA 79 Anwendungen
In Anwendungen nach NFPA 79 (Elektrischer Standard für industrielle Maschinen), können die
beiliegenden Kabelverschraubungen verwendet werden.
Achtung!
•
Unabhängig von der Art und Weise des Rohr- / Schlauchanschlusses gilt es durch fachgerechten
Anschluss der Versorgungsleitung(en) die Sicherheit von Personen und Objekten zu jeder Zeit
sicher zu stellen.
•
Die Verschlussschrauben, die bei den Baureihen MK116 und MK152 verwendet werden, sind nur
für den Transport bestimmt, für die Installation müssen diese entfernt werden.
•
Es muss eine Anschlusstechnologie verwendet werden, welche für die Gehäuseschutzklasse des
Antriebs geeignet ist!
4.7
Ventilatoren Bauform A und D (ohne Düsen)
Zur Befestigung am feststehenden Motorflansch Schrauben der Festigkeitsklasse A2-70 (Edelstahl)
nach EN ISO 4014 verwenden und mit geeigneter Schraubensicherung versehen.
Zulässige Anziehdrehmomente M
Motorbaugröße
Gewindegröße
Edelstahl A2-70, Reibwert µges = 0,12
Einschraublänge
Bei Verwendung von Schrauben mit anderen Reibwerten oder Festigkeitsklassen können abweichen-
de Anzugsmomente erforderlich sein.
Information
•
Auf ausreichende Einschraublänge im Motorflansch achten.
•
Schraubenüberstand ist nicht zulässig und kann zum Streifen oder Blockieren des Rotors führen.
•
Jeder Schraubfall ist unterschiedlich. Das darauf abgestimmte Anziehdrehmoment muss durch
entsprechende Schraubversuche ermittelt werden.
•
Nicht verspannt einbauen. Anbauflächen müssen eben sein.
•
Bei vertikaler Motorachse muss das jeweils untenliegende Kondenswasserloch geöffnet sein.
•
Ventilator-Anschlusskabel mit Kabelbindern an Berührschutzgitter oder Motorstreben befestigen.
L-BAL-F079D-D 2023/24 Index 003
Sollte aufgrund zu geringen Bauraums der Anschluss der Installations-
rohre mittels der Gewindeadapter nicht möglich sein, empfiehlt
ZIEHL-ABEGG seinen Kunden ein flexibles Anschlussschlauchsystem mit
einer Zulassung nach UL514B.
Dieses kann beispielsweise auf Anlagen od. Maschinen ebenso verwendet
werden. Hierzu gilt es jedoch, die Anlage / Maschine entsprechend der
UL508/UL60497 aufzubauen / zuzulassen.
Mögliche Anbieter: - Anamet, - Flexa GmbH, - Thomas & Betts
Achtung! ZIEHL-ABEGG kann hierfür keine Gewährleistung der Gehäu-
seschutzklasse 3 (Environmental type rating class 3) geben.
A
(Sonderapplikation mit 5er-
Art.-Nr.
18/84
D
D
M6
M8
Teilung)
7 Nm
17 Nm
≥ 1,5 x d
≥ 1,5 x d
Montage
G
M10
33 Nm
≥ 1,5 x d
