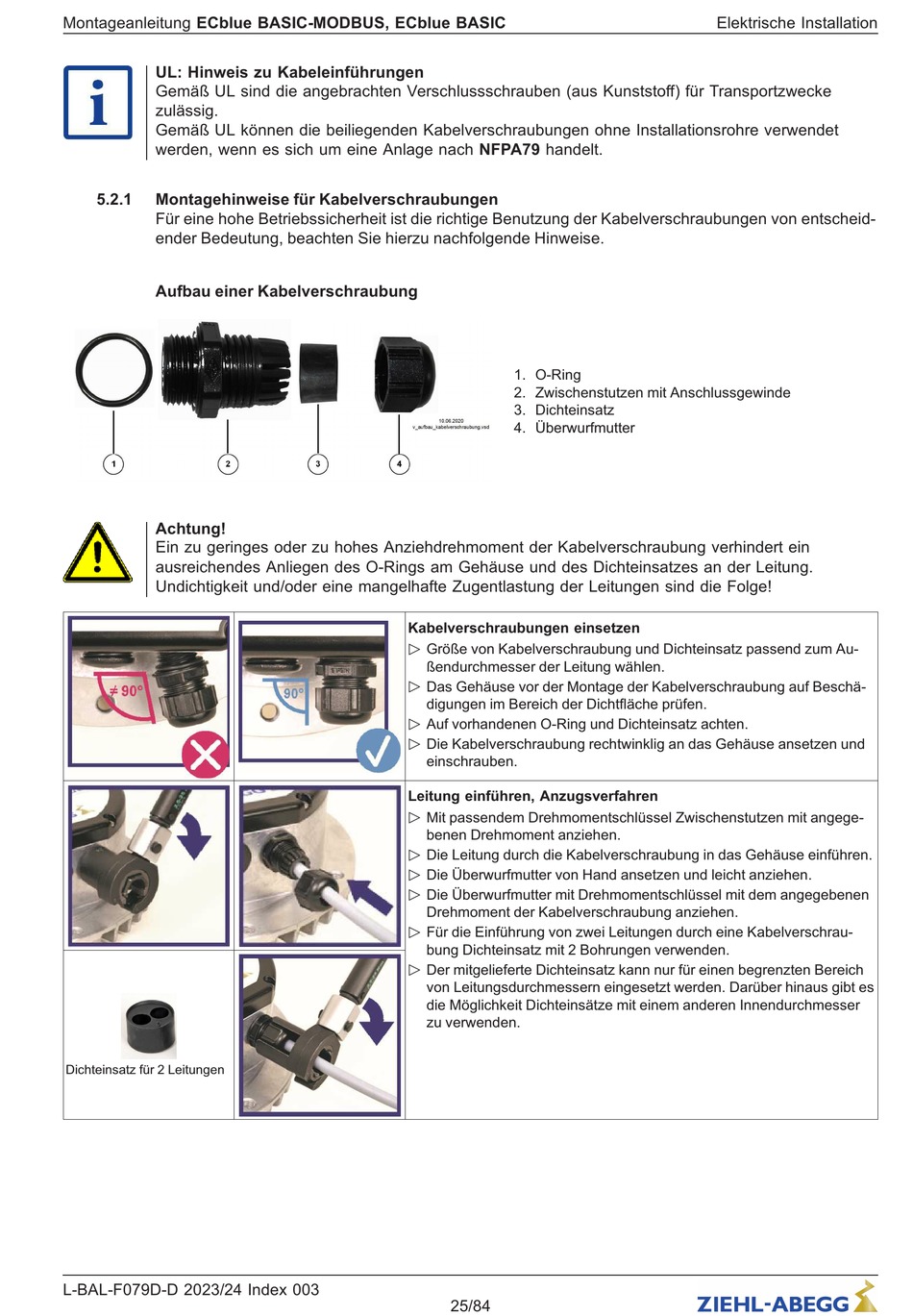

Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC
UL: Hinweis zu Kabeleinführungen
Gemäß UL sind die angebrachten Verschlussschrauben (aus Kunststoff) für Transportzwecke
zulässig.
Gemäß UL können die beiliegenden Kabelverschraubungen ohne Installationsrohre verwendet
werden, wenn es sich um eine Anlage nach NFPA79 handelt.
5.2.1
Montagehinweise für Kabelverschraubungen
Für eine hohe Betriebssicherheit ist die richtige Benutzung der Kabelverschraubungen von entscheid-
ender Bedeutung, beachten Sie hierzu nachfolgende Hinweise.
Aufbau einer Kabelverschraubung
Achtung!
Ein zu geringes oder zu hohes Anziehdrehmoment der Kabelverschraubung verhindert ein
ausreichendes Anliegen des O-Rings am Gehäuse und des Dichteinsatzes an der Leitung.
Undichtigkeit und/oder eine mangelhafte Zugentlastung der Leitungen sind die Folge!
Dichteinsatz für 2 Leitungen
L-BAL-F079D-D 2023/24 Index 003
1. O-Ring
2. Zwischenstutzen mit Anschlussgewinde
3. Dichteinsatz
4. Überwurfmutter
Kabelverschraubungen einsetzen
Größe von Kabelverschraubung und Dichteinsatz passend zum Au-
"
ßendurchmesser der Leitung wählen.
Das Gehäuse vor der Montage der Kabelverschraubung auf Beschä-
"
digungen im Bereich der Dichtfläche prüfen.
Auf vorhandenen O-Ring und Dichteinsatz achten.
"
Die Kabelverschraubung rechtwinklig an das Gehäuse ansetzen und
"
einschrauben.
Leitung einführen, Anzugsverfahren
Mit passendem Drehmomentschlüssel Zwischenstutzen mit angege-
"
benen Drehmoment anziehen.
Die Leitung durch die Kabelverschraubung in das Gehäuse einführen.
"
Die Überwurfmutter von Hand ansetzen und leicht anziehen.
"
Die Überwurfmutter mit Drehmomentschlüssel mit dem angegebenen
"
Drehmoment der Kabelverschraubung anziehen.
Für die Einführung von zwei Leitungen durch eine Kabelverschrau-
"
bung Dichteinsatz mit 2 Bohrungen verwenden.
Der mitgelieferte Dichteinsatz kann nur für einen begrenzten Bereich
"
von Leitungsdurchmessern eingesetzt werden. Darüber hinaus gibt es
die Möglichkeit Dichteinsätze mit einem anderen Innendurchmesser
zu verwenden.
Art.-Nr.
25/84
Elektrische Installation
