Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC
5.3
Ausführung mit Anschlussleitungen
Information
•
Bei Ausführungen mit Anschlussleitungen erfolgt der Anschluss an den farbcodierten Adern.
Beachten Sie hierzu die Kabelbanderolen auf den Anschlussleitungen und den jeweiligen
Anschlussplan.
•
Art, Länge, Farbcodierung und Anschlussbelegung der Anschlussleitungen können je nach
Ausführung variieren.
•
Beachten Sie bei einem Neuanschluss an den Klemmen im Anschlussraum das nachfolgende
Kapitel "Ausführung ohne Anschlussleitungen".

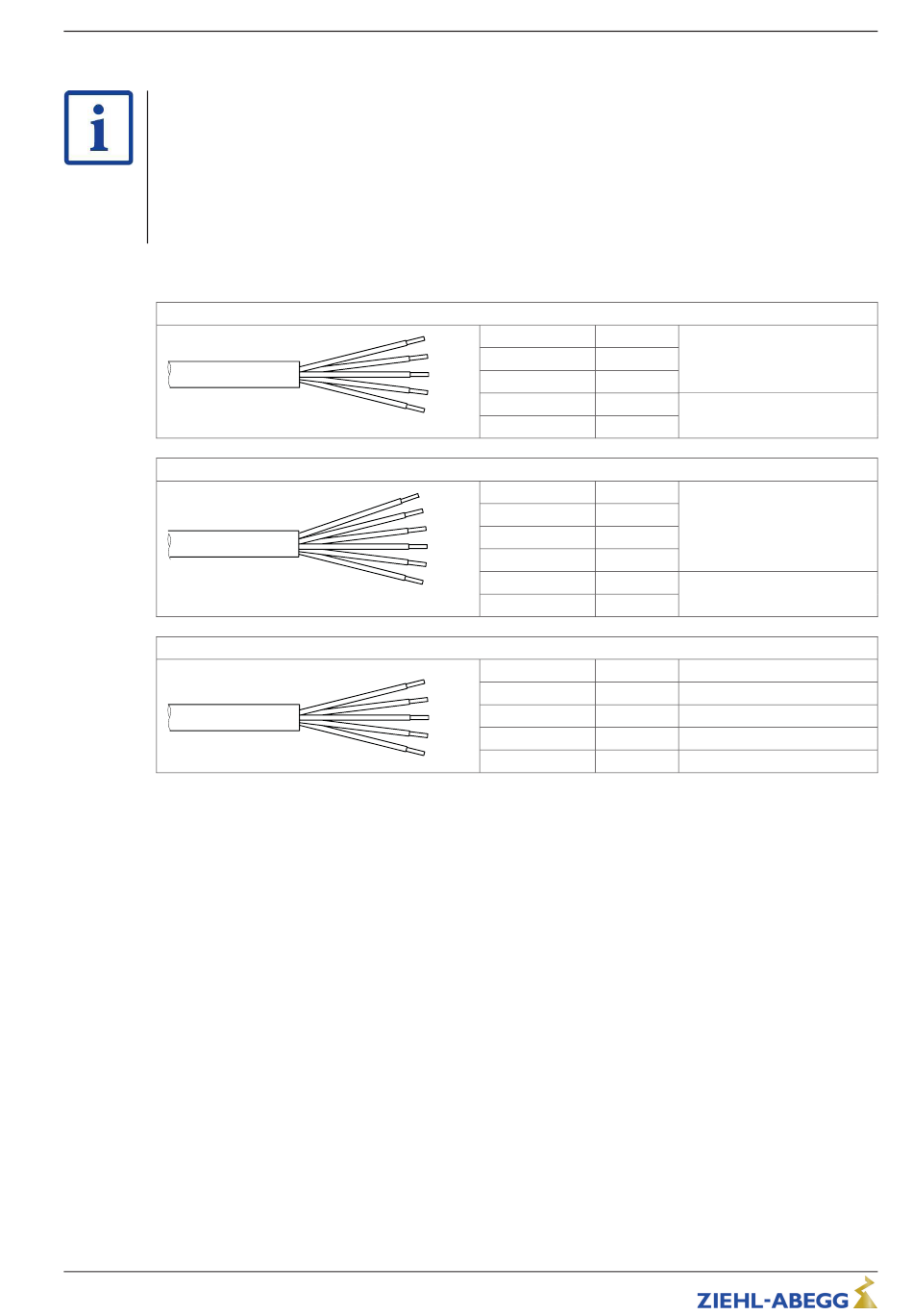

Beispiel Anschlussvariante ECblue BASIC
1 ~ ECblue, für Netz und Relais: Schlauchleitung 5 x 1,5 mm
3 ~ ECblue, für Netz und Relais: Schlauchleitung 6 x 1,5 mm
1 ~ und 3 ~ ECblue, für Steuerung: Schlauchleitung 5 x 0,5 mm
L-BAL-F079D-D 2023/24 Index 003
2
(LiF9Y11Y-JB)
BN
braun
BU
blau
GNYE
grüngelb
WH
weiß
WH
weiß
2
(LiF9Y11Y-JB)
BN
braun
BU or GY
blau oder grau
BK
schwarz
GNYE
grüngelb
WH
weiß
WH
weiß
2
(LiF9Y11Y-0B)
gelb
YE
blau
BU
grün
GN
RD
rot
BN
braun
Art.-Nr.
27/84
Elektrische Installation
L1
N
Netz
PE
11
Relais
14
K1
L1
L2
Netz
L3
PE
11
Relais
14
K1
E1
Analog In 1
GND
D1
Digital In 1
10V
DC Out
24V
DC Out
