5.2 Ausführung ohne Anschlussleitungen

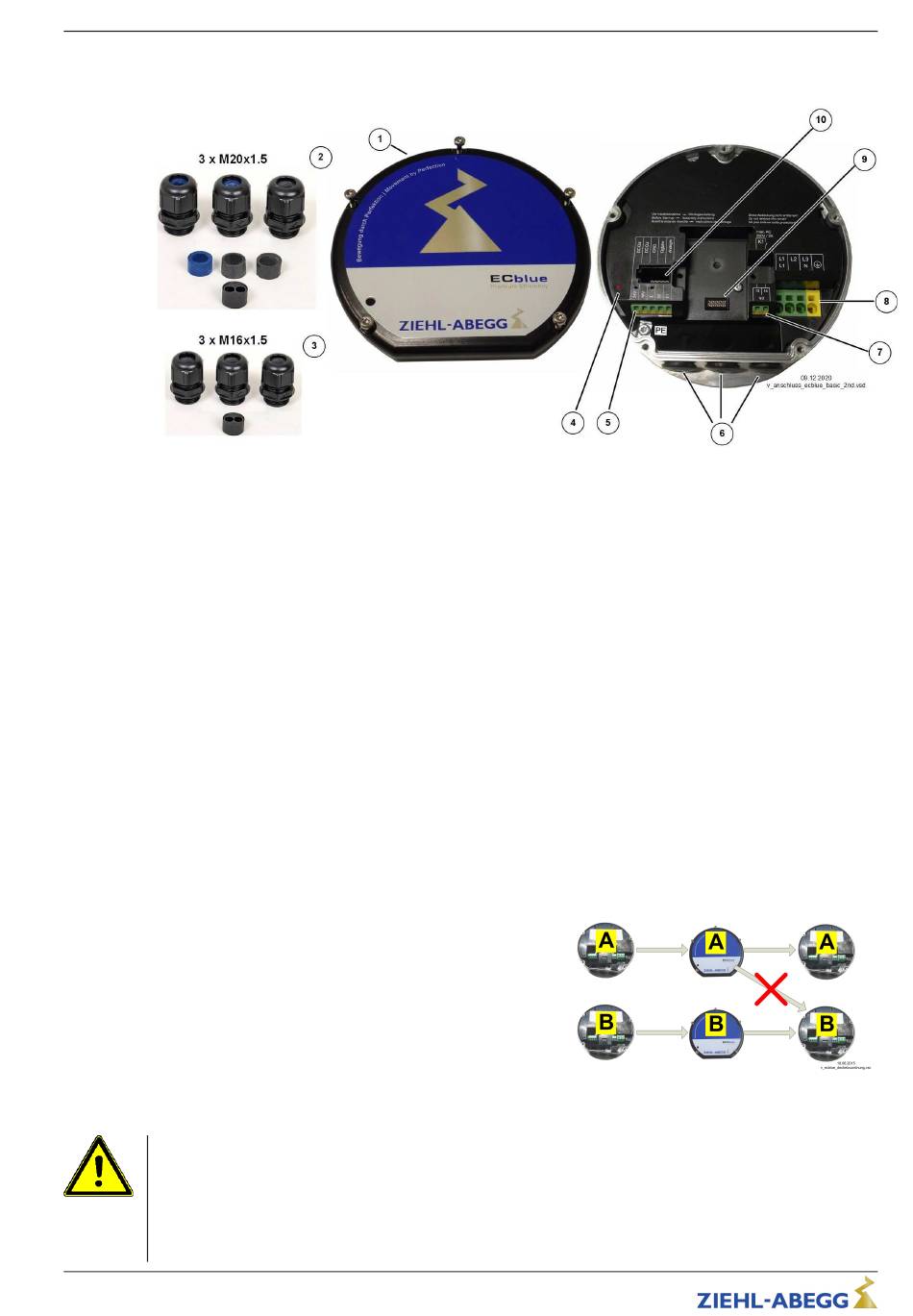

Beispiel Anschlussvariante ECblue BASIC
1 Deckel Controllergehäuse
2 Ausführung mit Kabelverschraubungen 3 x M20x1,5
eingesetzt: 1 x Dichteinsatz schwarz für Leitungen mit 8...12 mm Außendurchmesser
eingesetzt: 2 x Dichteinsatz blau für Leitungen mit 6...7,9 mm Außendurchmesser
optional: 2 x Dichteinsatz schwarz für Leitungen mit 8...12 mm Außendurchmesser
optional: 1 x Dichteinsatz blau für Leitungen mit 6...7,9 mm Außendurchmesser
optional: 1x Dichteinsatz mit 2 Bohrungen (6 mm) für zwei Leitungen
3 Ausführung mit Kabelverschraubungen 3 x M16x1,5
eingesetzt: 3 x Dichteinsatz für Leitungen mit 4...10 mm Außendurchmesser
optional: 1 x Dichteinsatz mit 2 Bohrungen (5 mm) für zwei Leitungen
4 Status LED
5 Anschluss Steuerung
6 Kabeleinführungen mit Kunststoffverschluss
7 Anschluss Relais
8 Spannungsversorgung
9 Steckplatz für AM-Zusatzmodul ("Add-on" Modulfunktion)
10 Steckplatz für AM-STICK-WB

Vorgehensweise:

1. Für den Anschluss den Deckel vom Controllergehäuse abnehmen.
2. Im Auslieferungszustand sind alle 3 Kabeleinführungen verschlossen. Je nach Bedarf Kunststoff-
verschluss entfernen und beiliegende Kabelverschraubung einsetzen, nicht benötigte Einführun-
gen müssen verschlossen bleiben!
3. Leitungen fachgerecht einführen und anschließen (jeweiligen Anschlussplan beachten).
4. Vor der Inbetriebnahme Deckel vom Controllergehäuse wieder sorgfältig in richtiger Position
anbringen.
Achtung!
Die Dichtung des Abschlussdeckels kann im Laufe der Zeit die
Kontur der Statorbuchse annehmen.
Montieren Sie deshalb den Deckel wieder auf den gleichen
Motor, von dem dieser abgenommen wurde, um maximale Dicht-
heit zu erreichen.
Achtung!
•
Im Controller Anschlussraum können Temperaturen bis 80 °C auftreten.
•
Für den Anschluss sind wärmebeständige Leitungen zu verwenden oder alternativ Silikon-
schläuche einzusetzen.
