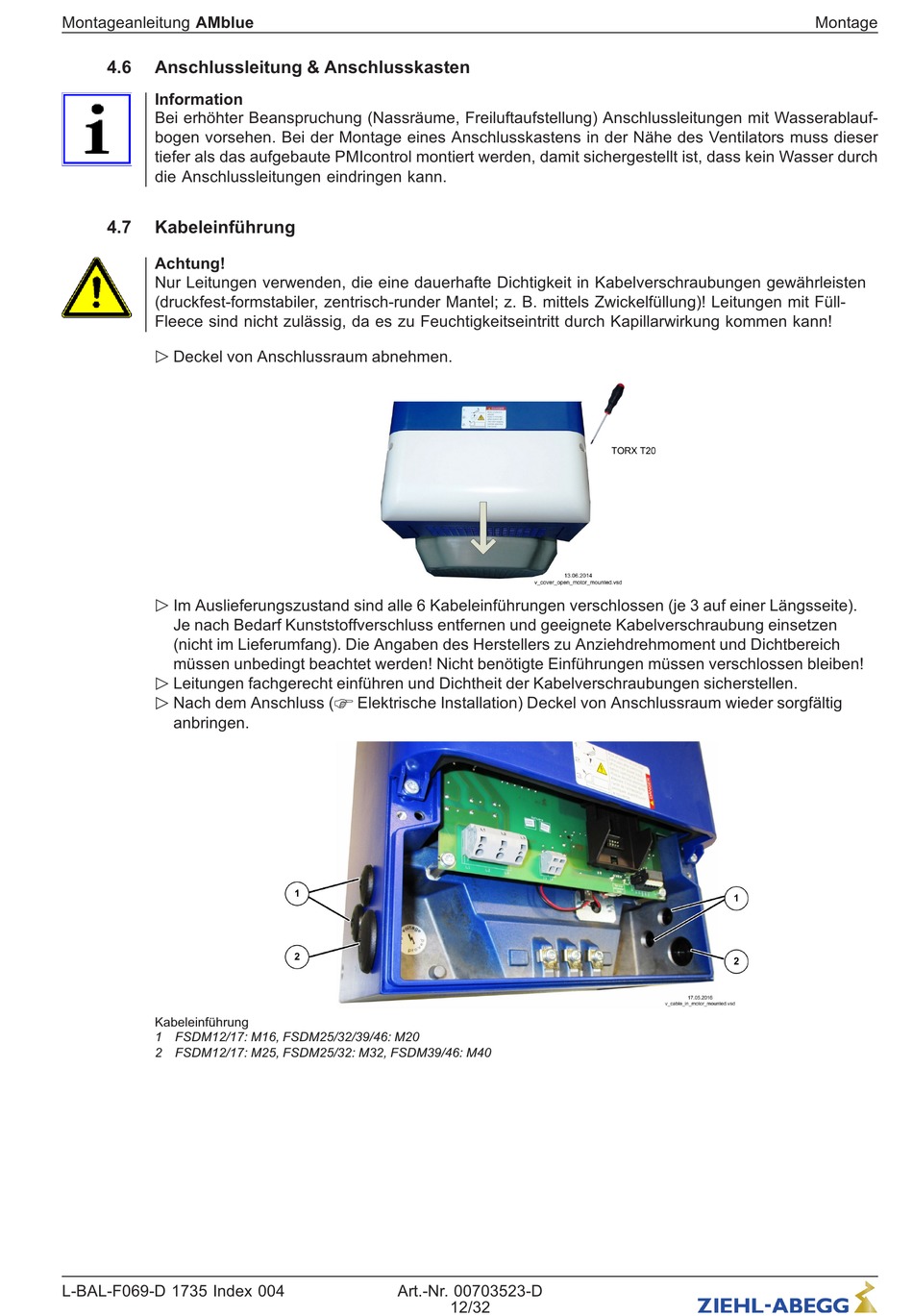

Montageanleitung AMblue
4.6
Anschlussleitung & Anschlusskasten
Information
Bei erhöhter Beanspruchung (Nassräume, Freiluftaufstellung) Anschlussleitungen mit Wasserablauf-
bogen vorsehen. Bei der Montage eines Anschlusskastens in der Nähe des Ventilators muss dieser
tiefer als das aufgebaute PMIcontrol montiert werden, damit sichergestellt ist, dass kein Wasser durch
die Anschlussleitungen eindringen kann.
4.7
Kabeleinführung
Achtung!
Nur Leitungen verwenden, die eine dauerhafte Dichtigkeit in Kabelverschraubungen gewährleisten
(druckfest-formstabiler, zentrisch-runder Mantel; z. B. mittels Zwickelfüllung)! Leitungen mit Füll-
Fleece sind nicht zulässig, da es zu Feuchtigkeitseintritt durch Kapillarwirkung kommen kann!
Deckel von Anschlussraum abnehmen.
"
Im Auslieferungszustand sind alle 6 Kabeleinführungen verschlossen (je 3 auf einer Längsseite).
"
Je nach Bedarf Kunststoffverschluss entfernen und geeignete Kabelverschraubung einsetzen
(nicht im Lieferumfang). Die Angaben des Herstellers zu Anziehdrehmoment und Dichtbereich
müssen unbedingt beachtet werden! Nicht benötigte Einführungen müssen verschlossen bleiben!
Leitungen fachgerecht einführen und Dichtheit der Kabelverschraubungen sicherstellen.
"
Nach dem Anschluss (
"
anbringen.
Kabeleinführung
1 FSDM12/17: M16, FSDM25/32/39/46: M20
2 FSDM12/17: M25, FSDM25/32: M32, FSDM39/46: M40
L-BAL-F069-D 1735 Index 004
Elektrische Installation) Deckel von Anschlussraum wieder sorgfältig
Art.-Nr. 00703523-D
12/32
