EINRICHTUNG DES DRC-300 FÜR ANALYZER-SOFTWAREAKTUALISIERUNGEN
Um die USB-Treiber für den DRC-300 zur Verwendung mit der JammLite-Anwendung zu installieren, muss
der Anwender auf einem Windows PC mit Administratorrechten angemeldet sein.
Hinweis: Falls das nachfolgend beschriebene Verfahren mit dem Installationsassistenten fehlschlägt,
siehe SUPPORT im Abschnitt FEHLERBEHEBUNG UND SUPPORT in diesem Handbuch.
Installation mit dem Windows Hardware Wizard (Internet notwendig)
Für diese Methode ist ein mit dem Internet verbundener PC sowie Administratorrechte für den Erhalt und
die Installierung von Windows-Updates erforderlich.

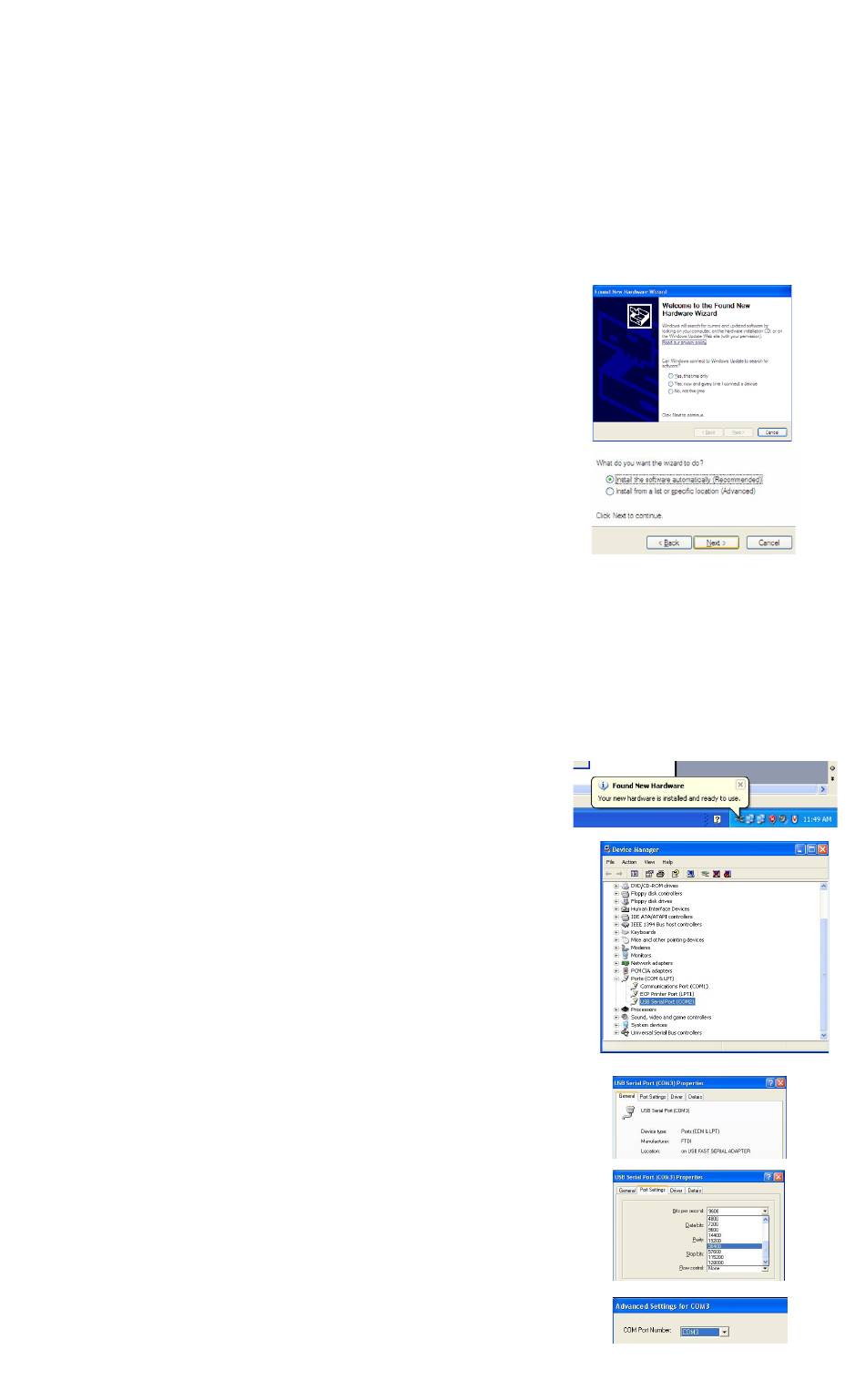

1.
Schließen Sie das DRC-300 an die Stromversorgung an. Schließen
Sie das USB-Kabel vom DRC-300 an den PC an. Das Fenster „Found
New Hardware Wizard" (Assistent für das Suchen neuer Hardware)
erscheint.
2.
Lassen Sie zu, dass Windows sich mit Windows Update verbindet,
um nach Software zu suchen, in dem Sie die Optionsschaltfläche „Yes,
this time only" (Ja, nur dieses eine Mal) auswählen und auf „Next"
(Weiter) klicken.
3.
Wählen Sie die Optionsschaltfläche „Install the software automatically
(Recommended)" (Software automatisch installieren (empfohlen))
aus und klicken Sie dann auf „Next" (Weiter).
4.
Warten Sie, während der Treiber „USB Serial Converter" (FT23R USB
UART) installiert wird. Dies kann einige Minuten dauern.
5.
Wenn die Installation des Treibers „USB Serial Converter" abgeschlossen ist, klicken Sie auf „Finish" (Fertig
stellen).
6.
Ein weiterer „Found New Hardware Wizard" (Assistent für das Suchen neuer Hardware) wird angezeigt.
Wählen Sie die Optionsschaltfläche „Yes, this time only" (Ja, nur dieses eine Mal) aus und klicken Sie zum
Fortfahren auf „Next" (Weiter).
7.
Wählen Sie wie oben dargestellt die Optionsschaltfläche „Install the software automatically (Recommended)"
(Software automatisch installieren (empfohlen)) aus und klicken Sie dann auf „Next" (Weiter).
8.
Warten Sie, während der Treiber „USB Serial Port" installiert wird. Dies kann einige Minuten dauern.
9.
Wenn die Installation des Treibers „USB Serial Port"
abgeschlossen ist, klicken Sie auf „Finish" (Fertig stellen). Wenn
der DRC-300-USB-Treiber erfolgreich installiert wurde, erscheint
die Meldung „Found New Hardware" (Neue Hardware gefunden)
in der Taskleiste des PCs.
10.
Wählen Sie Start → Settings (Einstellungen) → Control Panel
(Systemsteuerung) → Performance and Maintenance (Leistung und
Wartung; falls aufgelistet) → System, um das Dialogfeld „System
properties" (Systemeigenschaften) zu öffnen. Wählen Sie die
Registerkarte „Hardware" und klicken Sie auf „Device Manager"
(Geräte-Manager), um eine Geräteliste anzuzeigen.
11.
Klappen Sie „Ports (COM & LPT)" aus, um alle COM-Ports anzuzeigen
(wie oben dargestellt). Der neu installierte DRC-300-Port heißt „USB
Serial Port" (Serieller USB-Port).
12.
Rechtsklicken Sie auf den Geräteeintrag „USB Serial Port" (Serieller
USB-Port) und wählen Sie „Properties" (Eigenschaften) aus. Das
Dialogfeld „USB Serial Port Properties" (Eigenschaften des seriellen
USB-Ports) öffnet sich. Wählen Sie die Registerkarte „Port Settings"
(Porteinstellungen).
13.
Stellen Sie die „Bits per second" (Bits pro Sekunde) mithilfe des Drop-
down-Menüs auf 38400 ein. Andere Drop-down-Menüs sollten die
Standardeinstellungen beibehalten.
14.
Klicken Sie auf „Advance Settings" (Erweiterte Einstellungen). Wählen
Sie im Drop-down-Menü die Portnummer mit der kleinsten verfügbaren
Zahl aus. Rufen Sie die bestehenden COM-Ports im Geräte-Manager auf,
um die Verfügbarkeit festzulegen. Klicken Sie zweimal auf OK.
15.
Schließen Sie alle „Control Panel"-Fenster (Fenster der
Systemsteuerung).
38
ABSCHNITT 10
Art:726064-02K
Rev. Date: 29-AUG-2022
