M o d e l l s p o r t
3 . 5 . 1
B U C H S E R E C H T S

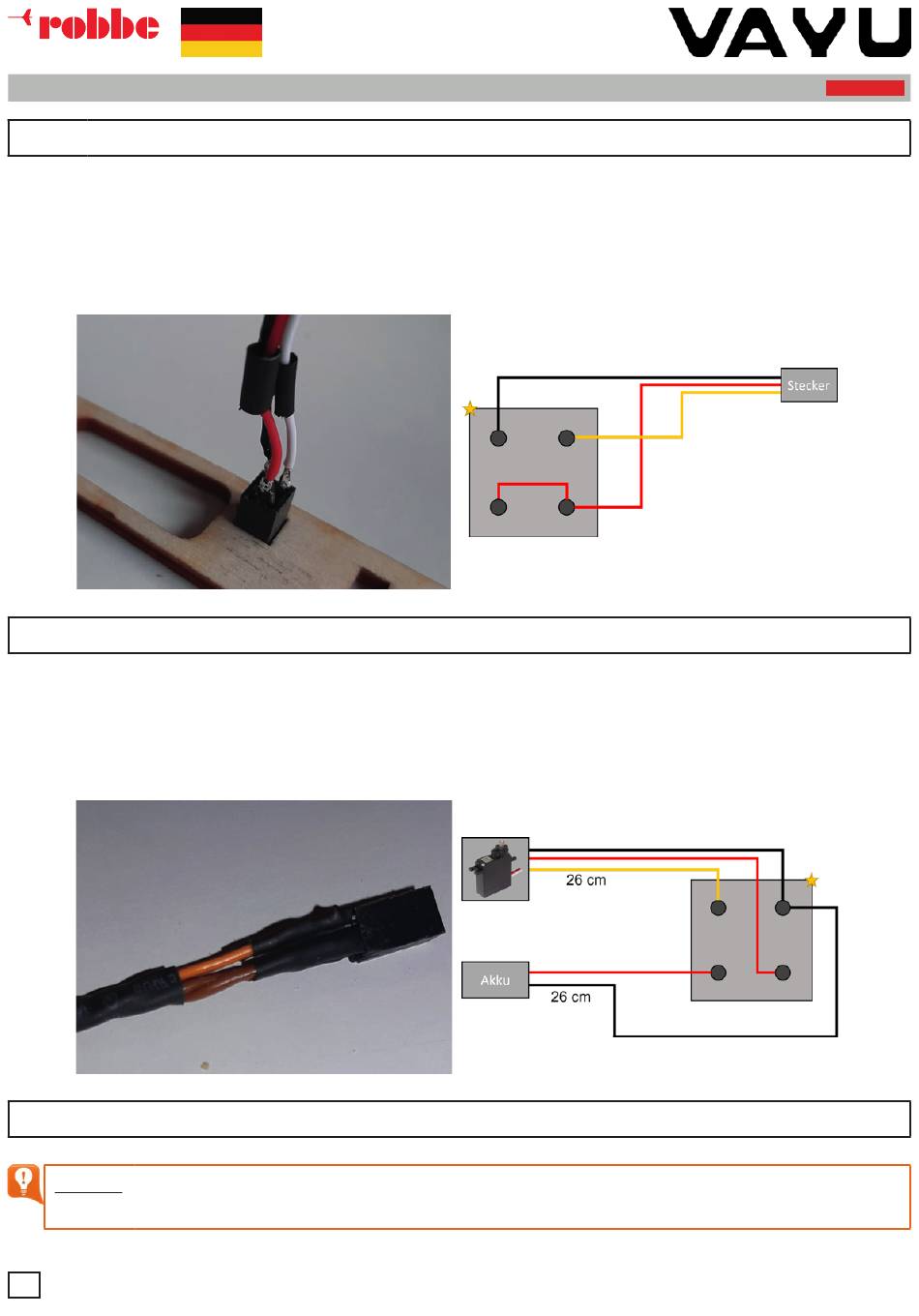

Schneiden Sie von einem Servo ein ca. 10 cm langes Stück des Servokabels ab. Dieses Servokabel mit dem Stecker
wird auf die Buchse gelötet. Bevor Sie das Kabel auflöten fädeln Sie drei Stückchen Schrumpfschlauch über die
Kabel. Für das Masse- (schwarz) und das Signal-Kabel (weiß bzw. orange) ist der dünne Schrumpfschlauch vorgese-
hen. Für die Plus-Leitung (rot) verwenden Sie den dickeren Schrumpfschlauch. Die zwei Plus-Pins müssen miteinander
verbunden werden. Schauen Sie sich hierzu die Buchse genau an, die Lötkontakte lassen sich in eine Richtung leicht
biegen. Biegen Sie die zwei Plus-Kontakte minimal zueinander, damit Sie das Plus-Kabel leichter an beiden Kontak-
ten zusammen anlöten können. Nach dem alle Kontakte verlötet sind, kann man die einzelnen Pins gegen unbe-
absichtigtes Herausdrücken mit Heißkleber sichern.
3 . 5 . 2
B U C H S E L I N K S
Wenn Sie die linke Buchse löten, müssen Sie darauf achten, dass die Belegung der Kontakte entsprechend zur rech-
ten Seite ist. In den zwei Grafiken sind aus diesem Grund die Ecken mit der Masseleitung mit einem Stern markiert.
Für das Servo löten sie ein ca. 26 cm langes dreiadriges Kabel an. Für den Akku wird das beiliegende Servoka-
bel verwendet und das orangene Kabel entfernt. Es muss ebenfalls ca. 26 cm lang sein. Die Lötstellen werden
mit Schrumpfschlauch isoliert. Für die beiden schwarzen Kabel wird zusammen ein Stück des dickeren Schrumpf-
schlauchs verwendet.
3 . 6
W U R Z E L R I P P E
HINWEIS:
Die Wurzelrippen der linken und rechten Seite unterscheiden sich.
Der Aufbau ist unterschiedlich und muss auf alle Fälle seitenrichtig durchgeführt werden.
8
B A U - U N D B E T R I E B S A N L E I T U N G
3 V O R B E R E I T E N D E A R B E I T E N
