M o d e l l s p o r t
4 . 1 9

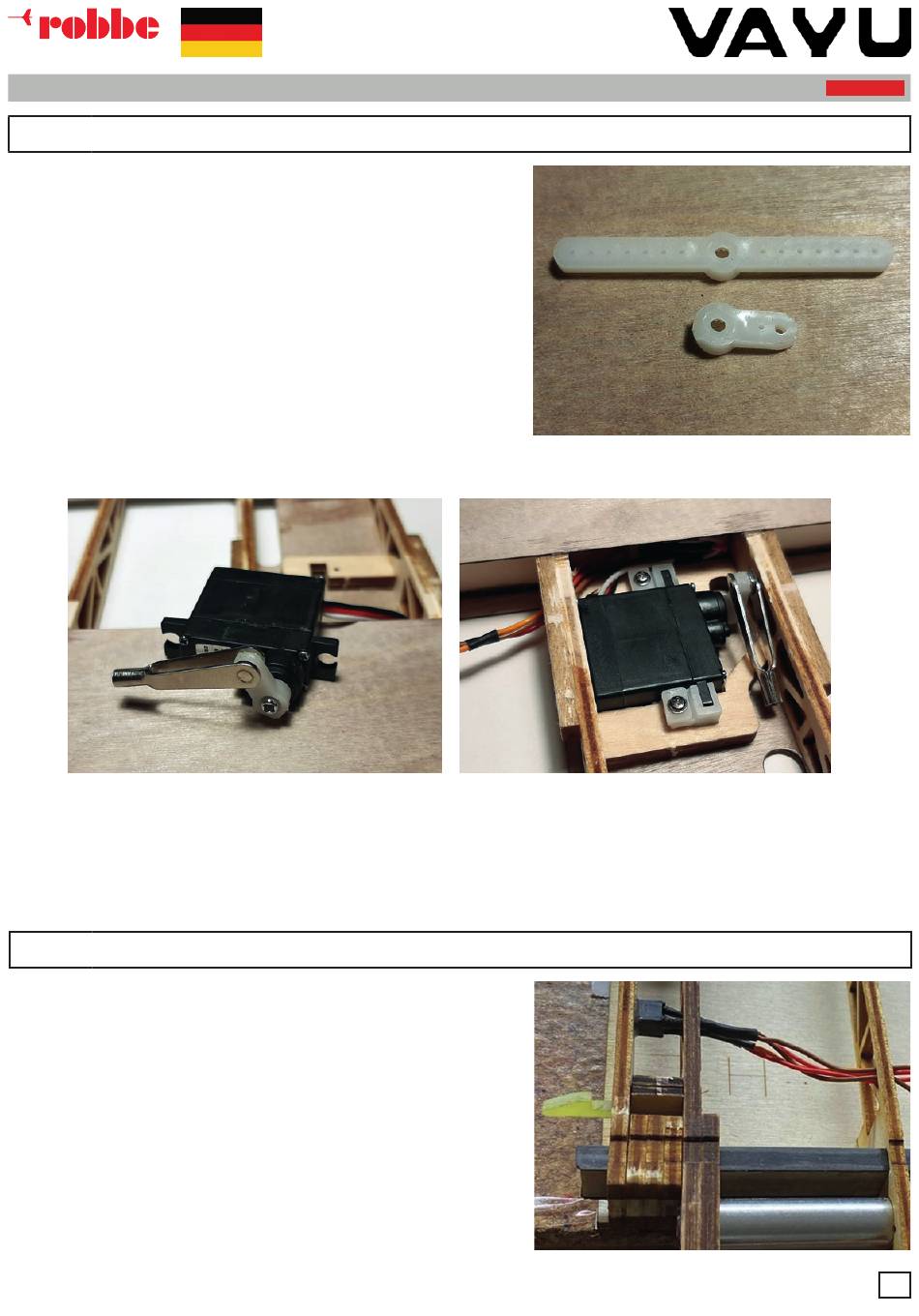

S E R V O E I N B A U E N
Bereiten Sie den Servohebel vor. Der Servohebel sollte bei
6 mm ein Anlenkungsloch haben. Kürzen Sie den Servo-
hebel entsprechend und bohren Sie, wenn nötig, das
Anlenkungsloch auf, damit der Gabelkopf montiert wer-
den kann. Gegebenenfalls muss der Gabelkopf einseitig
ausgeschliffen werden, um die erforderlichen Ruderaus-
schläge zu ermöglichen.
Servohebel auf dem Servo. Der Servohebel sollte dabei senkrecht zur Anlenkung ausgerechtet sein.
Das Kabel des Servos auf der rechten Flügelseite muss verlängert werden. Fädeln Sie das Kabel durch die Rippen-
ausfächerungen bis zur Wurzelrippe. Das Kabel des linken Servos wird an das Kabel der Buchse angelötet. Das
Kabel muss bereits vor dem Löten durch die Rippen geführt werden. Die Lötstellen werden jeweils mit Schrumpf-
schlauch isoliert.
Montieren Sie das Servo in den Servo-Rahmen.
4 . 2 0
F L Ä C H E N V E R R I E G E L U N G S H A K E N
Führen Sie den Flächenverriegelungshaken durch Rippe 1
hindurch und setzen Sie den Haken in den Drucksteg ein.
Drücken Sie den Haken mit einer Zange in die Aussparung
hinein. Wenn der Haken richtig sitzt, können Sie diesen mit
Sekundenkleber gegen ein Herausfallen sichern.
B A U - U N D B E T R I E B S A N L E I T U N G
4 T R A G F L Ä C H E N A U F B A U
KIT
23
