M o d e l l s p o r t
3 . 6 . 1

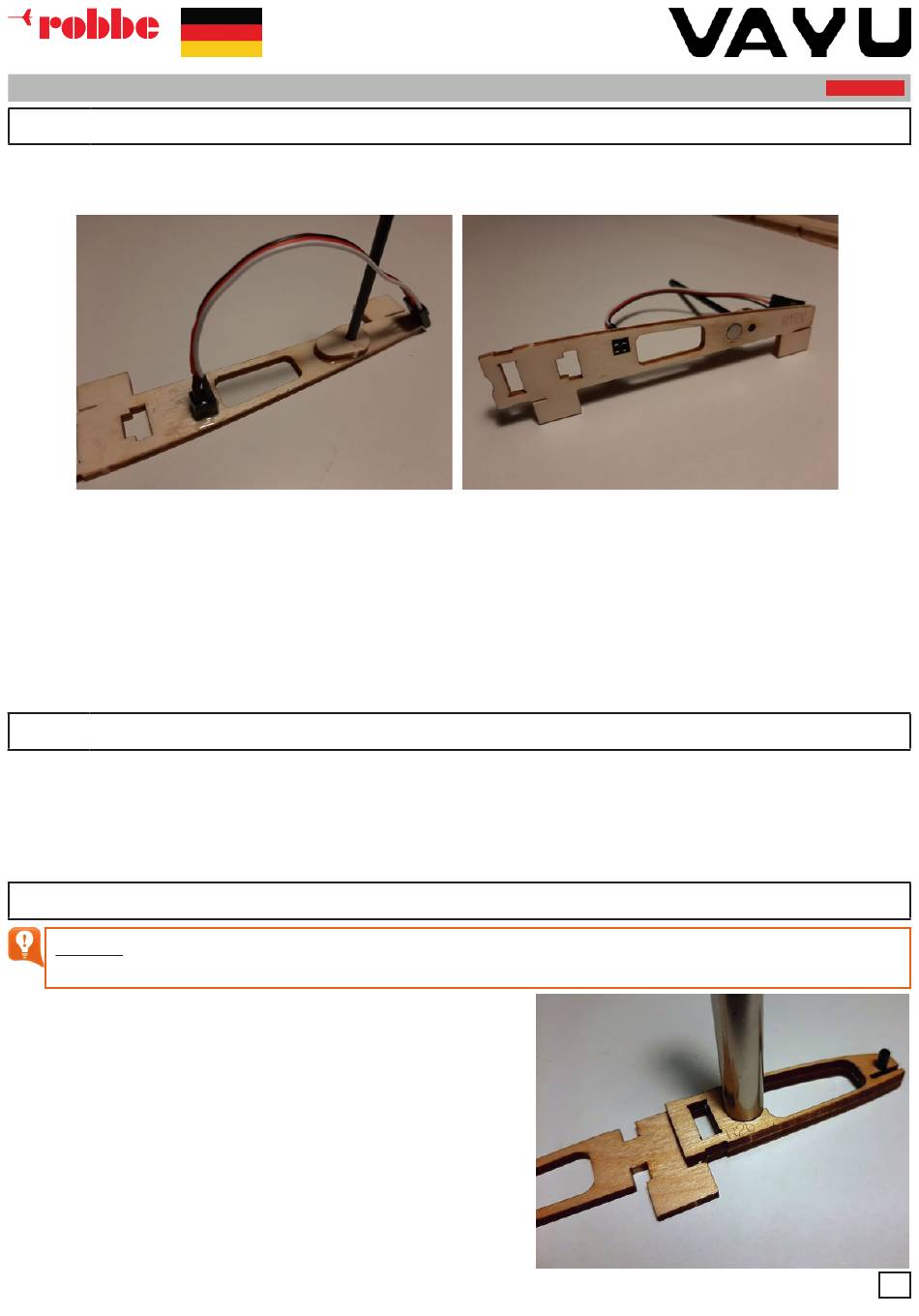

W U R Z E L R I P P E R E C H T S
Legen Sie sich die rechte Wurzelrippe 1R, die Buchse für die rechte Seite (mit Stecker), einen Magneten und die Ab-
deckung des Magneten zurecht. Prüfen Sie, ob alles in der Wurzelrippe montiert werden kann.
Schleifen Sie den Magneten seitlich grob an und entfetten Sie ihn.
Kleben Sie die Buchse und den Magneten mit Epoxid-Kleber in die Rippe ein. Streichen sie hierzu die Klebefläche
in der Rippe und die Seiten der Buchse und des Magneten dünn mit Kleber ein. Drücken Sie die Buchse und den
Magneten von der Flügel-Innenseite in die Rippe ein. Merken Sie sich, in welcher Orientierung die Buchse in der
Rippe steckt, z.B. Masse unten nach hinten. Die Buchse und der Magnet müssen bündig mit der Rippen-Außenseite
abschließen. Herausgequollenen Kleber wischen sie vorsichtig ab. Achten Sie dabei darauf, dass kein Kleber in die
Buchse gelangt. Kleben Sie die Außenseite mit einem Streifen Klebeband ab. Legen sie jetzt die Rippe flach auf das
Baubrett und drücken Sie den Magneten, die Buchse und die Rippe selbst kräftig auf das Baubrett, damit wirklich
alles bündig ist. Bei der Buchse müssen Sie darauf achten, dass die Buchse nicht durch das Kabel schräg festklebt.
Streichen Sie die Abdeckung des Magneten ebenfalls mit Epoxid-kleber ein und legen sie die Abdeckung über den
Magneten. Mit einem 3 mm Stift (z-B. Bohrer) richten Sie das Loch der Rippe und der Abdeckung zueinander aus.
Achten Sie darauf, dass der Stift nicht festklebt. Streichen Sie hierzu den Stift dünn mit Vaseline ein. Achten Sie da-
rauf, dass die Abdeckung flächig auf der Rippe aufliegt und kein Abstand vorhanden ist.
3 . 6 . 2
W U R Z E L R I P P E L I N K S
Bei der linken Wurzelrippe verfahren Sie entsprechend zur rechten Seite.
Achten Sie darauf, dass Sie wieder alles von der Flügel-Innenseite montieren. An der linken Buchse ist das Kabel zum
Akku und dem Servo angelötet. Beim Einkleben der Buchse müssen Sie unbedingt auf die gleiche Orientierung wie
auf der rechten Seite achten. Z.B. Masse unten nach hinten.
Bevor Sie den Magneten einkleben ermitteln Sie, in welcher Orientierung er vom Magneten der rechten Wurzelrippe
angezogen wird. In dieser Orientierung kleben Sie den Magneten ein. Die zwei Wurzelrippen müssen sich anziehen
und dürfen sich nicht abstoßen.
3 . 7
R I P P E N A U F D O P P L E R R I P P E 2
HINWEIS:
Die Rippe 2 der linken und rechten Seite unterscheiden sich.
Der Aufbau ist unterschiedlich und muss auf alle Fälle seitenrichtig durchgeführt werden.
Legen Sie sich die linke und die rechte Rippe 2 und die ent-
sprechenden Aufdoppler zurecht. Kleben Sie den Aufdopp-
ler mit Weißleim auf der Innenseite der Rippe 2 auf. Um die
Teile zueinander auszurichten, können Sie das Stahlrohr der
Ballastkammer und einen 3 mm Stift verwenden.
B A U - U N D B E T R I E B S A N L E I T U N G
3 V O R B E R E I T E N D E A R B E I T E N
KIT
9
