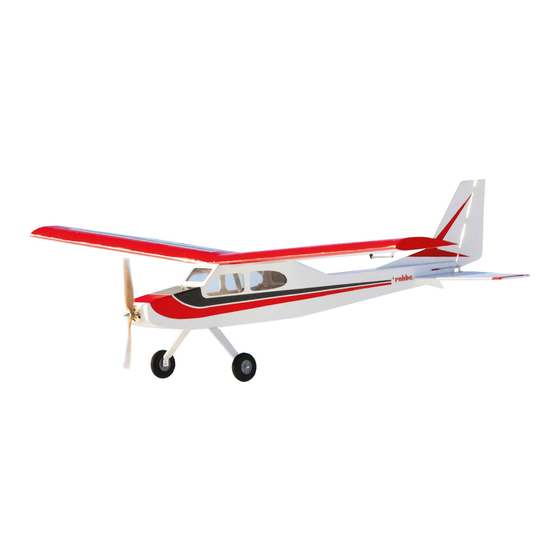

ROBBE Charter XXL 3183 Bau- Und Bedienungsanleitung
Quicklinks
Stückliste für den Leitwerkrohbau
Stckl. Nr.
Bezeichnung
H1
Höhenleitwerk
H2 / H3
Mittlere Auflage Höhenleit.
H4
Endleisten Auf Doppelung
H5
Nasenleiste Auf Doppelung
H6-H11
Querstreben Höhenleitwerk
H12
Randbogen Auf Doppelung
H13
Höhenruder
H14 -H17 Auf Doppelung Höhenruder
H18
Auf Doppelung Randbogen
H19
Höhenruderleiste
S1
Seitenleitwerk
S2
Seitenruder
S3
Auf Doppelung Finne
S4
Seitenleitwerk unten
S5
Nasenleiste Auf Doppelung
S6
Endleiste Auf Doppelung
S7
Obere Auf Doppelung
S8
Seitenleitwerk unten
S9-S13 Querstreben Seitenruder
S14
Seitenruder Auf Doppelung
S15
Seitenruder Auf Doppelung
S16-S18 Seitenruder Auf Doppelung
Bau- und Bedienungsanleitung
Charter XXL
Material
Sperrholz
Balsa
Balsa
Balsa
Balsa
Balsa
Sperrholz
Balsa
Balsa
Sperrholz
Sperrholz
Sperrholz
Balsa
Balsa
Balsa
Balsa
Balsa
Balsa
Balsa
Balsa
Balsa
Balsa
1
Maße
3mm
Laserteil
4mm
Laserteil
4mm
Laseteil
4mm
Laserteil
4mm
Laserteil
4mm
Laserteil
3mm
Laserteil
2mm
Laserteil
2mm
Laserteil
3mm
Laserteil
3mm
Laserteil
3mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
2mm
Laserteil
No.
3183
Stück
1
je 2
2
4
je 4
4
1
je 2
4
1
1
1
2
2
2
2
2
2
je 2
2
2
je 2
Verwandte Anleitungen für ROBBE Charter XXL 3183
Inhaltszusammenfassung für ROBBE Charter XXL 3183
- Seite 1 Bau- und Bedienungsanleitung 3183 Charter XXL Stückliste für den Leitwerkrohbau Stckl. Nr. Bezeichnung Material Maße Stück Höhenleitwerk Sperrholz Laserteil H2 / H3 Mittlere Auflage Höhenleit. Balsa Laserteil je 2 Endleisten Auf Doppelung Balsa Laseteil Nasenleiste Auf Doppelung Balsa Laserteil H6-H11 Querstreben Höhenleitwerk Balsa Laserteil...
- Seite 2 Bau- und Bedienungsanleitung 3183 Charter XXL Aufbau des Höhenleitwerk auf einem Endleiste ausrichten und aufkleben ebenen Baubrett Mit Stecknadeln fixieren Randbogen H12 ausrichten und verkleben Nasenleisten Aufdoppelung H5 und Querstreben H6 bis H12 auf dem Leitwerk Leitwerksmittelteile H2 und H3 ausrichten und ausrichten, verkleben und mit Stecknadeln verkleben ( Auf Fluchtende sichern...
- Seite 3 Bau- und Bedienungsanleitung 3183 Charter XXL H14 H15 Höhenruder Teile H13 Höhenruder Mittelteil Aufleimer H14 bis H18 ausrichten, verkleben Sperrholz 3mm, Teile H14 bis H18 Balsa und mit Stecknadeln sichern Aufleimer für oben und unten Höhenruderleiste H19 am Höhenruder Höhenruderleiste mit Klammen sichern ausrichten und verkleben Die Aufdoppelungen von der Höhenruderleiste zur Endleiste hin auf null verschleifen...
- Seite 4 Bau- und Bedienungsanleitung 3183 Charter XXL Höhenruder Nasenleiste und Randbogen Rund verschleifen Aufdoppelungsteile S3 bis S13 auf Seitenleitwerksteile S1 bis S13 Seitenleitwerk Sperrholzteil S1 ausrichten, verkleben und mit Stecknadeln sichern Seitenleitwerk umdrehen und auf der anderen Seite genauso verfahren Seitenruderteile S2 und S14 bis S16 Aufdoppelungsteile S14 bis S18 auf Seitenruder Sperrholzteil S1 ausrichten, verkleben und mit Stecknadeln sichern...
- Seite 5 Bau- und Bedienungsanleitung 3183 Charter XXL Rundungen im Nasenleistenbereich Seitenruderaufdoppelung genau wie beim verschleifen Höhenruder zur Endleiste hin verschleifen Beide Leitwerke nochmal Fein überschleifen...
