B A U - U N D B E T R I E B S A N L E I T U N G
M o d e l l s p o r t
KIT
4 T R A G F L Ä C H E N A U F B A U

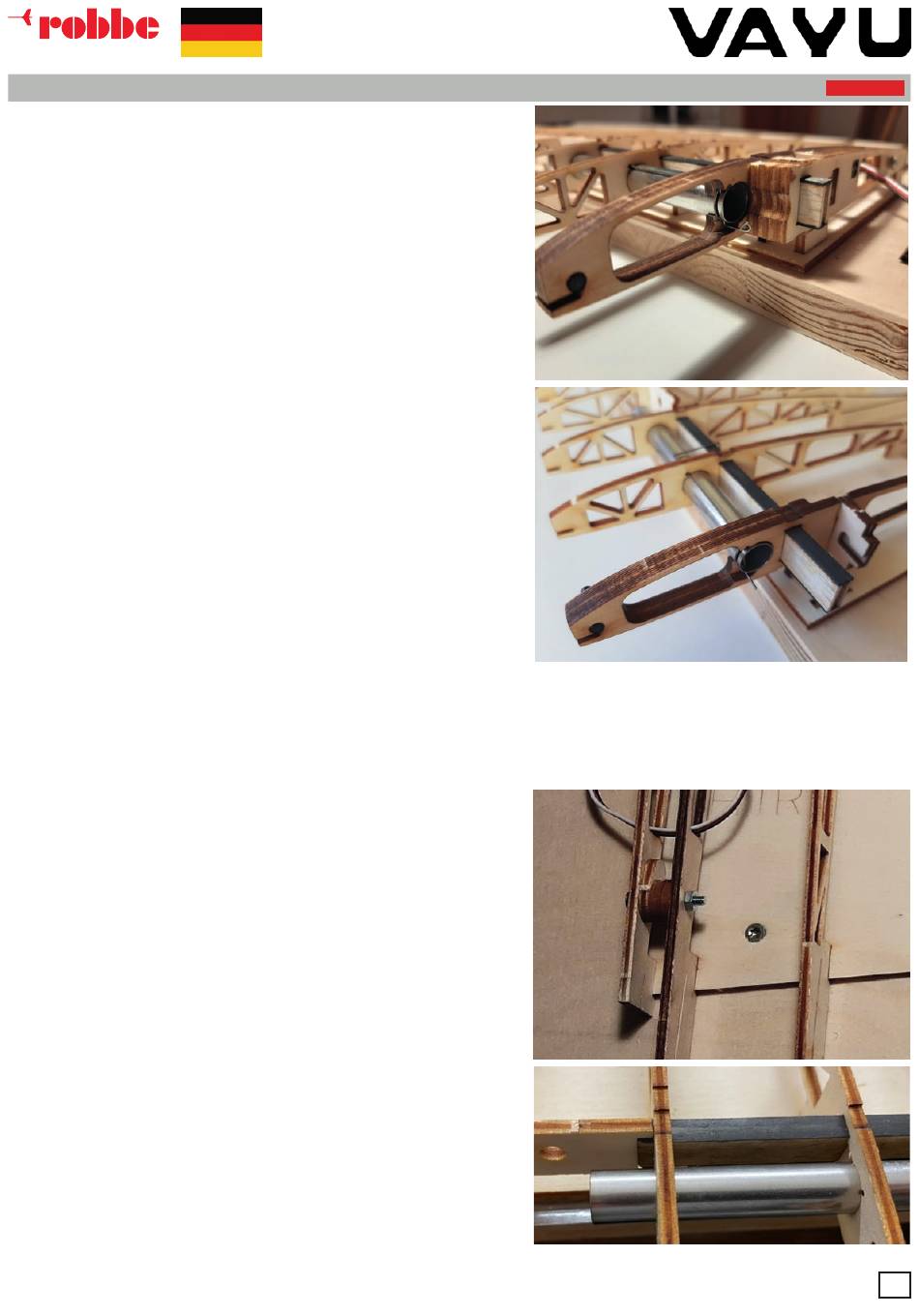

Schieben Sie den Steckungskasten durch die Rippe 1.
Fädeln sie die drei Teile des vorderen Druckstegs auf den
Steckungskasten auf. Die Rundung zeigt nach vorne, die
Schrift ist richtig zu lesen. Die Teile sind asymmetrisch und
sollen oben und unten bündig zur Rippe sein.
Jetzt wird Rippe 2 aufgeschoben. Lassen Sie noch etwas
mehr Abstand.
Prüfen Sie, ob der Flächenriegel in die Befestigung passt
und arbeiten Sie diesen eventuell nach. Der Flächenriegel
wird erst zu einem deutlich späteren Zeitpunkt eingeklebt,
damit die Bearbeitung der Beplankung usw. an Rippe 1
leichter und exakter erfolgen kann.
Setzen Sie die Befestigung des Flächenriegels in Rippe 1 ein. Bei der rechten Fläche ist der Ausschnitt für den Flä-
chenriegel vorne, die Rundung des „P" zeigt nach oben. Die Beschriftung muss richtig herum zu lesen sein. Testen
Sie unbedingt vor dem Einkleben, ob der Riegel problemlos in den Ausschnitt passt. Jetzt können Sie noch leicht
nacharbeiten.
Jetzt kann der hintere Drucksteg zwischen R1 und R2 mit
einer M3 Schraube aufgefädelt werden. Die M3 Schraube
kann mit einer Mutter gesichert werden. Der Schrauben-
kopf sollte bei R1 sein, damit die Schraube später problem-
los entfernt werden kann.
Setzen Sie die zusammengesteckten Teile und die Rippen
3 und 4 in die Helling ein.
Schieben Sie den Steckungskasten bis zur Rippe 4.
Schieben Sie von der Flügelspitze das Ballastroh in die Rip-
pen 4 bis 2. Das Rohr lässt sich nur in dieser Richtung in die
Rippen schieben, da die Rundung des vorderen Druck-
stegs an die Innenseite des Ballastrohr angepasst wurde.
13
