M o d e l l s p o r t

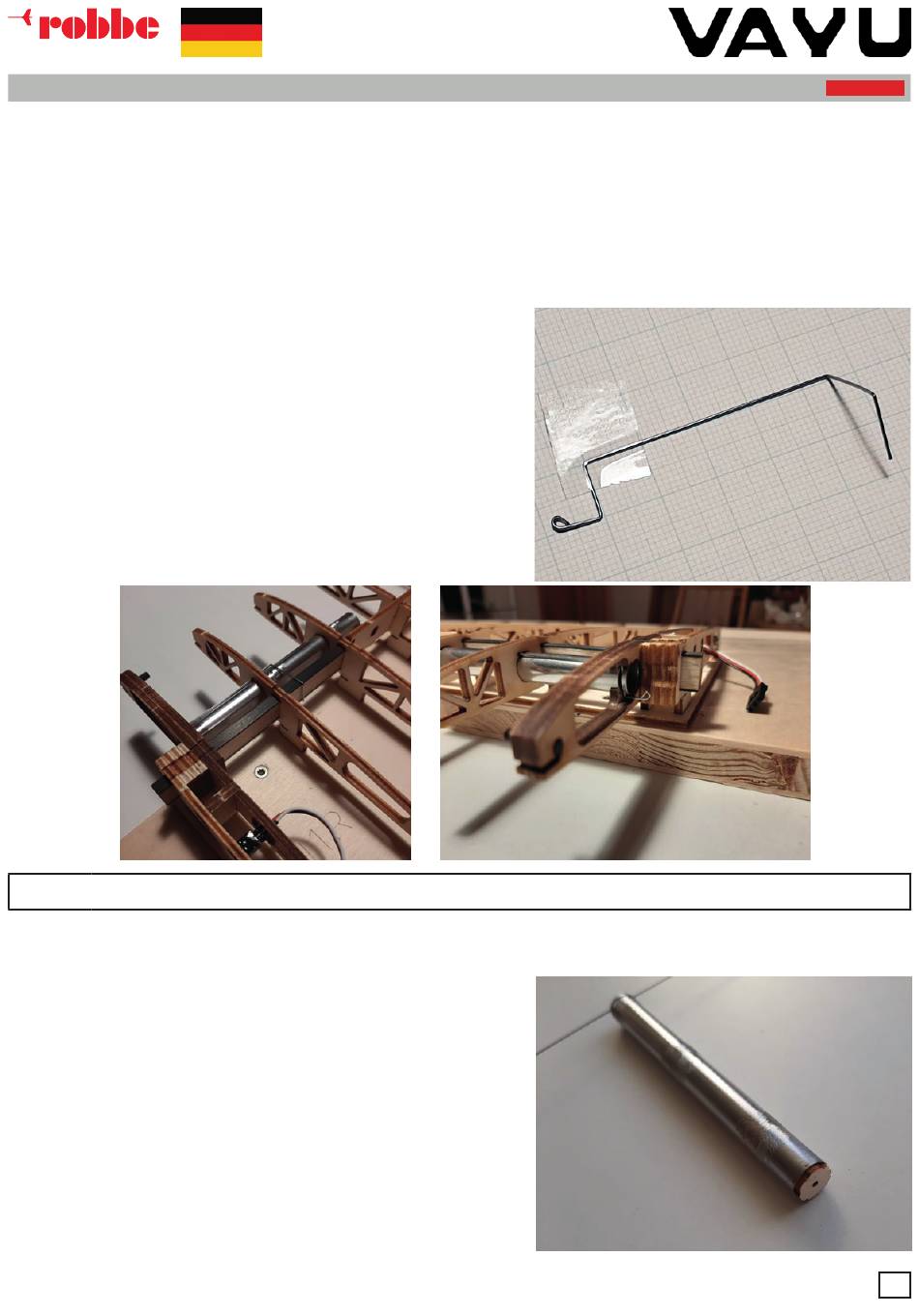

Bearbeiten Sie den Draht in folgender Reihenfolge:
• Biegen Sie eine Lasche am Anfang des Drahts.
• Ca. 5mm hinter der Lasche wird ein 90° Knick gebogen.
• Legen Sie den Draht in den Schlitz des Edelstahlrohrs ein und nehmen sie die Länge des Schlitzes ab (ca. 10mm).
• Knicken Sie den Draht um 90° in der gleichen Ebene in die Gegenrichtung zum ersten Knick.
• 45mm weiter wird ein 90° Knick gebogen, der ca 45° aus der Ebene herausstehen soll.
Diese Knickrichtung ist von der Seite abhängig. Im Bild ist die Feder für die rechte Seite zu sehen.
Für die linke Seite legen Sie sich den Draht links/rechts getauscht auf das Baubrett und biegen dann entspre-
chend.
Wenn Sie sich unsicher sind, können Sie diesen Knick auch erst später machen, wenn die Fläche soweit aufgebaut
ist, dass Sie den Draht einlegen können.
• Nach 16-17mm kommt ein 90° Knick nach unten.
• Den letzten Drahtabschnitt können sie auf ca. 10 mm kürzen.
3 . 1 2
B A L L A S T K A M M E R – V E R S C H L U S S - S T O P F E N
Schleifen Sie die Ballastkammer im hinteren Bereich innen an und entfetten Sie diesen Bereich.
Setzten Sie den Verschluss-Stopfen mit Epoxid-Kleber ein und schieben Sie das Holz-Bauteil soweit in das Rohr hinein,
dass es ungefähr 1 mm im inneren sitzt.
Fetten Sie ein Messing Ballaststück mit Vaseline ein und schie-
ben Sie es von vorne in das Rohr. Stecken sie zwei weitere
Ballaststücke in das Rohr. Schieben Sie die drei Ballaststücke
vorsichtig so weit nach hinten, bis sie vorne den Draht in den
Verriegelungsschlitz einlegen können.
Hierbei sollte der Verschluss-Stopfen wieder minimal nach
außen geschoben werden. Drücken Sie etwas gegen den
Stopfen, damit die Ballaststücke fest sitzen. Sie dürfen nicht
hin und her rutschen.
Entferne Sie die Ballaststücke vorsichtig, ohne den Stopfen zu
verschieben und reinigen Sie diese.
Sollten Sie das Ballast-Set nicht mit bestellt haben, verwen-
den Sie statt der drei Messing Ballaststücke ein Holzstück mit
90mm Länge.
B A U - U N D B E T R I E B S A N L E I T U N G
3 V O R B E R E I T E N D E A R B E I T E N
KIT
11
