M o d e l l s p o r t
Empfohlene RC-Ausrüstung:
•
Sender mit programmierbarem Delta-Mischer und Dual-Rate
•
Micro Empfänger mit normaler Reichweite, maximale Größe der
Stirnfläche 25 x 9 mm
•
Sub-Micro Servos, 9mm Dicke, ROBBE FS 166 HV # 9123
•
Empfänger Akku, 2S Lipo 1000mah „SLIM" 20x12x105mm # 9788328
Benötigte Werkzeuge:
•
Baubrett, z.B. Tischlerplatte 30 x 80 cm, abgeklebt mit Paketklebe-
band
•
Scharfes Cutter-Messer
•
Schleifpapier Körnung 100 und 240
•
Schleiflatte, z.B. Alu-Winkelprofil 50 x 30 mm
•
Sekundenkleber „Speed" (dünnflüssig und mittelviskos) # 5062 / 5063
•
Aktivatorspray # 5017
•
Kleberständer # 50610
•
Weißleim
•
Epoxid-Kleber, z.B. UHU Endfest Plus
•
Zwingen, Gewichte zum Beschweren
•
Kreppklebeband
•
Lötkolben, Lötzinn
•
Heißluftfön (oder ähnliches für den Schrumpfschlauch)
•
Schlüsselfeilen (flach, vierkant 3mm)
•
Zange
•
Rechter Winkel
•
Torx 6, Torx 10
•
Ruderausschlag-Lehre # 50611
Benötigte Materialien:
•
Folie zum Bespannen, ca. 140 cm
•
Bleigranulat vernickelt, Kugeldurchmesser 1 mm bis 3 mm, ca. 100 g*
•
Walzblei, ca. 100 g *
(* nicht erforderlich bei Verwendung des unten angeführten Zubehörs)
Zubehör:
26950002
Ballastbox zu VAYU inklusive Ballastgewichte
26950001
Trimmgewicht gegossen für VAYU (für Rumpfnase)

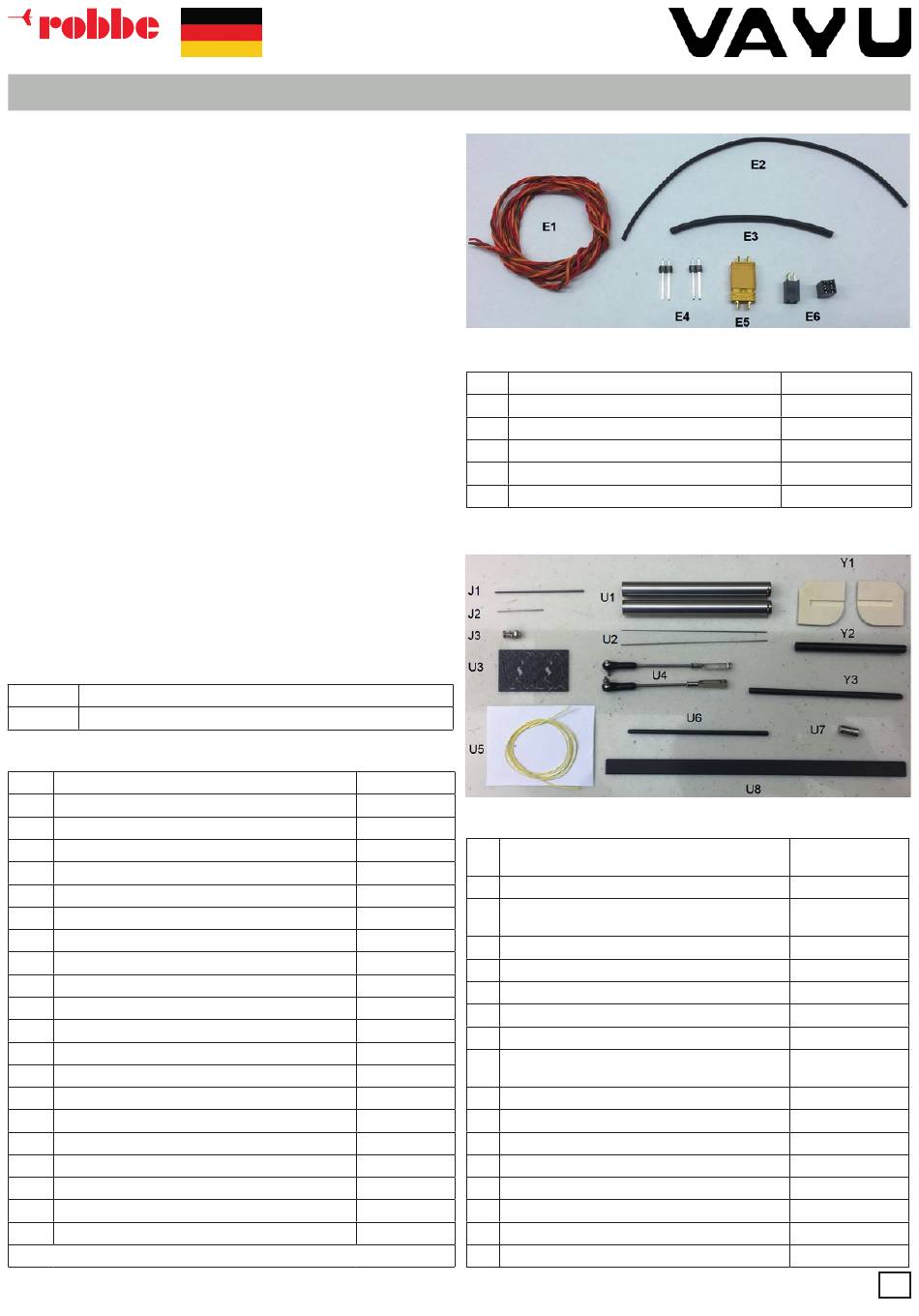

Inhalt Bausatz
1
Helling rechts / Rippen
2
Rippen rechts
3
Helling links / Rippen
4
Rippen links
5
Rippen 2a /2b
6
Servohalterungen etc.
7
Randbogen unten (Sandwich)
8
Randbogen oben (Sandwich)
9
Seitenleitwerk (Sandwich)
10
Intro-Nasenleiste
11
Nasenleiste / Seitenleitwerk / Randbogen
12
Klappenstege
13
Beplankung D-Box rechts
14
Beplankung Klappen rechts
15
Beplankung D-Box links
16
Beplankung Klappen links
17
Beplankung Mittelfläche / Aufdoppelungen
VMR
GFK Mittelrippe
L1
CFK Rechteckprofil 0,6 mm x 5 mm (650 mm)
L2
CFK Rechteckprofil 0,6 mm x 5 mm (120 mm)
L3
Holzprofilleiste 5 x 10 mm (600 mm)
* FLZ – Flugzeugsperrholz
B A U - U N D B E T R I E B S A N L E I T U N G
E I N F Ü H R U N G
E1
E2
E3
E4
E5
E6
Pappel 3 mm
Pappel 3 mm
Pappel 3 mm
J1
Pappel 3 mm
FLZ 3 mm
J2
FLZ 2 mm
J3
Balsa 2 mm
Balsa 6 mm
U1
Balsa 3 mm
U2
Balsa 2 mm
U3
FLZ 1 mm
U4
Balsa 5 mm
FLZ 0,4 mm
FLZ 0,4 mm
FLZ 0,4 mm
FLZ 0,4 mm
U5
FLZ 0,4 mm
U6
GFK
U7
4 Stück, CFK
U8
4 Stück, CFK
Y1
2 Stück, Linde
Y2
Y3
Kleinteile Elektrobeutel:
Servokabel 0,14 m²
Schrumpfschlauch 1,6 / 0,8 mm
Schrumpfschlauch 2,4 / 1,2 mm
Stiftleiste, 2 Pin, 17 mm
Buchse, 4 Pin
XT30 Stecker / Buchse
Kleinteilebeutel:
Federstahl 1,2 mm (60 mm) ~ Flügelarretie-
rung
Federstahl 0,8 mm (30 mm) ~ Flitschenhaken
Niro-Schraube M3 x 10 / Sicherung / Mutter
mont.
Edelstahlrohr 10 x 0,3 mm (95 mm)
Federstahl 0,6 mm (100 mm)
CFK Ruderhorn (Frästeil)
Kugelgelenk M2
Gewindestange M2 Edelstahl (50 mm)
Niro-Schraube M2 x 10 / Sicherung / Mutter
mont.
Gabelkopf
Kevlar Schnur (1 Meter)
CFK Rundstab 3 mm (80 mm)
Magnete 6 x 3 mm
CFK Rechteckprofil 10 x 2 mm (200 mm)
Seitenleitwerkhalterung (Frästeil)
CFK Rohr gewickelt 6/4 (70 mm)
CFK Rundstab 4 mm (100 mm)
750 mm
150 mm
70 mm
2 Stück
2 Stück
1 Paar
Stahl
Stahl
Stahl
2 Stück, Stahl
2 Stück, Stahl
4 Stück, CFK
2 Stück, Spritzguß
2 Stück, Stahl
2 Stück, Stahl
2 Stück Stahl
Kevlar
CFK
Magnet
CFK
Pappel
CFK
CFK
5
