M o d e l l s p o r t

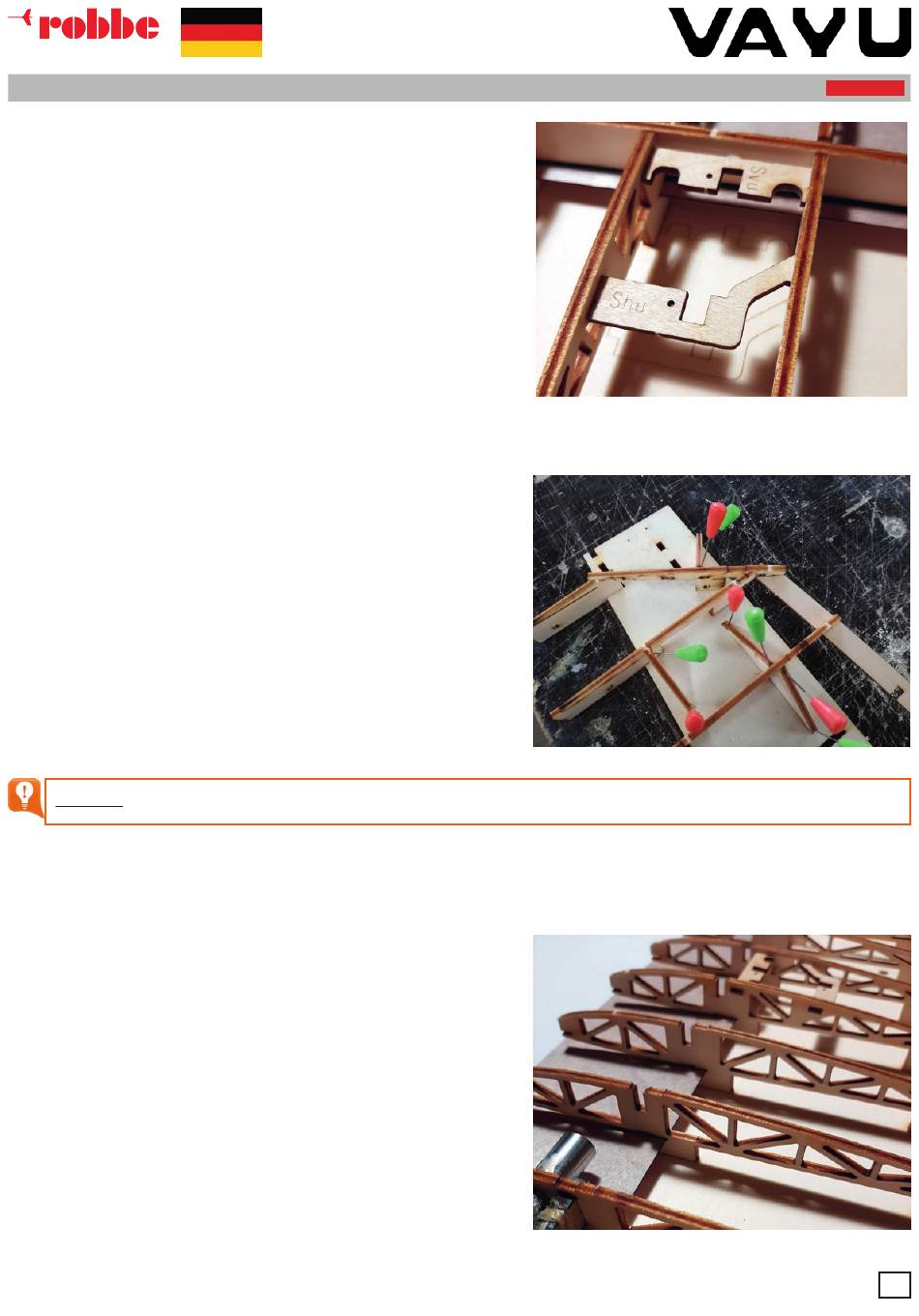

Der Servorahmen besteht aus 4 Teilen. Setzen Sie zuerst nur
die zwei unteren Teile Svu und Shu in die Rippen ein. Die
zwei Aufdoppler können Sie später einkleben. Die Seite mit
dem Bohrloch für die Servo-Befestigungsschraube zeigt zur
Wurzelrippe, die schräge Seite von Shu zur Flügelspitze.
Die Rippen 17 und 18 müssen an Rippe 19 angepasst werden. Hierzu die zwei Rippen 17 und 18 in die Helling einset-
zen und von oben Rippe 19 aufsetzen. Markieren Sie auf den Rippen 17 und 18, in welchem Winkel die Aussparung
für die schräg stehende Rippe angepasst werden muss. Bearbeiten Sie die zwei Rippen entsprechend. Achten Sie
darauf, dass Rippe 19 komplett in die Helling eingesteckt werden
kann und die Rippe nicht verbogen wird. Weiter muss sie hierbei
exakt senkrecht stehen.
Damit Sie leichter kontrollieren können, ob Rippe 19 kom-
plett in die Helling eingesteckt ist, können sie diese ohne
die zwei Rippen 17 und 18 in die Helling stecken und mit
einem spitzen Bleistift die Schnittlinie Helling und Füßchen
markieren.
Setzen Sie die zusammengeklebte Intro-Nasenleiste in die
Rippen ein. Kontrollieren Sie, dass die Vorderkante der
Intronasenleiste bündig mit allen Rippen abschließt. Rippe
19 muss ebenfalls sauber anliegen, ansonsten prüfen Sie
nochmals, ob Rippe 19 exakt sitzt. Die Intro-Nasenleiste
wird noch nicht verklebt.
HINWEIS:
Der Servorahmen muss spätestens jetzt zwischen die Rippen 7 und 8 eingesetzt werden.
Setzen Sie provisorisch den Holmsteg in die Rippen ein. Dies sorgt dafür, dass alle Rippen senkrecht stehen. Fixie-
ren Sie jede Rippe mit einem Tropfen mittelviskosen Sekundenkleber in der Helling. Die Rippe 18 und 19 müssen mit
einem geeigneten rechten Winkel auf senkrechten Stand überprüft werden.
Entfernen Sie den Holmsteg wieder.
Schieben Sie die untere Beplankung in die Rippen. Die
Beplankung wird seitlich an Rippe 2 ausgerichtet.
Schleifen Sie den CFK-Holm beidseitig an und entstauben
Sie ihn. Schieben Sie ihn von außen zwischen die Rippen
und die Beplankung. Kontrollieren Sie, ob der CFK-Holm
überall richtig sitzt.
Setzen Sie den Holmsteg auf die Rippen auf und drü-
cken Sie ihn an allen Stellen bis zum CFK-Holm runter. Die
Oberseite vom Holmsteg muss bündig mit den Rippen
abschließen.
B A U - U N D B E T R I E B S A N L E I T U N G
4 T R A G F L Ä C H E N A U F B A U
KIT
15
