6 Montage und Anschlussvorbereitung
6.5

Produkt montieren

Lebensgefahr durch Stromschlag beim Berühren spannungsführender Kabel
An den AC- und DC-Kabeln liegen hohe Spannungen an. Das Berühren spannungsführender Kabel führt zum Tod
oder zu lebensgefährlichen Verletzungen durch Stromschlag.
• Keine freiliegenden spannungsführenden Teile oder Kabel berühren.
• Den AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
• Die PV-Module über eine externe DC-Lasttrenneinrichtung vom Wechselrichter trennen (z. B. über einen PV-
Anschlusskasten mit Lasttrennschalter). Dazu den DC-Lasttrennschalter ausschalten und gegen
Wiedereinschalten sichern.
• Sicherstellen, dass alle Kabel, die angeschlossen werden sollen, spannungsfrei sind.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können
Verletzungen entstehen.
• Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
• Das Produkt mithilfe der Tragegriffe oder Hebezeug transportieren. Dabei das Gewicht des Produkts beachten.
• Beim Transport mit Tragegriffen immer alle mitgelieferten Tragegriffe verwenden.
• Die Tragegriffe nicht zur Befestigung von Hebezeug (z. B. Gurte, Seile, Ketten) verwenden. Für das Befestigen
von Hebezeug müssen Ringschrauben in die dafür vorgesehenen Gewinde an der Oberseite des Produkts
gedreht werden.
Voraussetzung:
☐ Montage und Anschluss sind vorbereitet Montage und Anschluss vorbereiten.
Vorgehen:

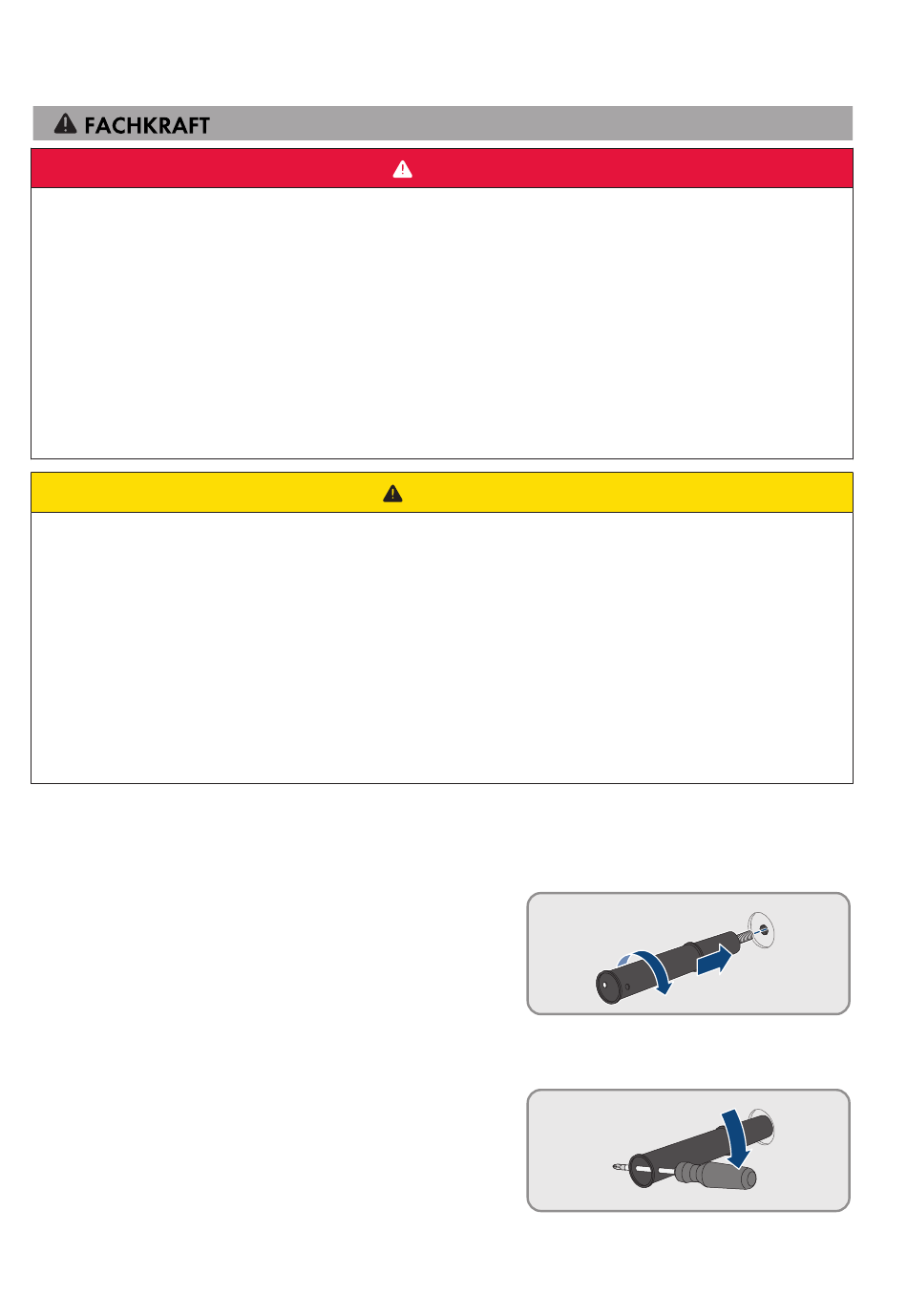

1. Die Transportgriffe bis zum Anschlag in die Gewindebohrungen
auf der rechten und linken Seite eindrehen, bis sie bündig mit dem
Gehäuse abschließen. Dabei sicherstellen, dass die
Transportgriffe nicht verkantet in die Gewindebohrungen
eingedreht werden. Durch das verkantete Anziehen der
Transportgriffe kann später das Herausdrehen der Transportgriffe
erschwert oder sogar verhindert werden und die
Gewindebohrungen können für eine erneute Montage der
Transportgriffe beschädigt werden.
2. Einen Schraubendreher in die Löcher im Transportgriff stecken
und den Schraubendreher 90° drehen. Dadurch ist sichergestellt,
dass die Transportgriffe fest angezogen sind.
28 SHPxxx-21-BE-de-10
GEFAHR
VORSICHT
SMA Solar Technology AG
4x
4x
90°
