- Seite 1 ADW 511A Transafe Installationsanleitung Installation Guide...
-
Seite 3: Inhaltsverzeichnis
ADW 511A Transafe Inhaltsverzeichnis | Inhaltsverzeichnis Produktbeschreibung Leistungsmerkmale Planungshinweise Allgemein Tunnel mit flacher Decke und 2 – 3 Fahrspuren Tunnel mit flacher Decke über 3 Fahrspuren Tunnel mit gewölbter Decke oder runder Röhre und 2 – 3 Fahrspuren Einstellhallen, Parkhäuser, Fahrzeugdecks auf Schiffen und ähnliche Einsatzbereiche Bestellinformationen Geräteaufbau... -
Seite 4: Inhaltsverzeichnis
| Inhaltsverzeichnis ADW 511A Transafe Fehler- bzw. Störungsbehebung Hinweise zu Wartung und Service Technische Daten Anhang BDL -F.01U.004.036 | A2 | 2006.11 Bosch Sicherheitssysteme GmbH... - Seite 5 ADW 511A Transafe Table of Contents | Table of Contents Product description Features Planning notes General Tunnel with flat roof and 2 to 3 traffic lanes Tunnel with flat roof and more than 3 traffic lanes. Tunnel with curved roof or round construction and 2 to 3 traffic lanes.
- Seite 6 | Table of Contents ADW 511A Transafe Trouble shooting Notes on maintenance and service Technical data Appendices BDL -F.01U.004.036 | A2 | 2006.11 Bosch Sicherheitssysteme GmbH...
-

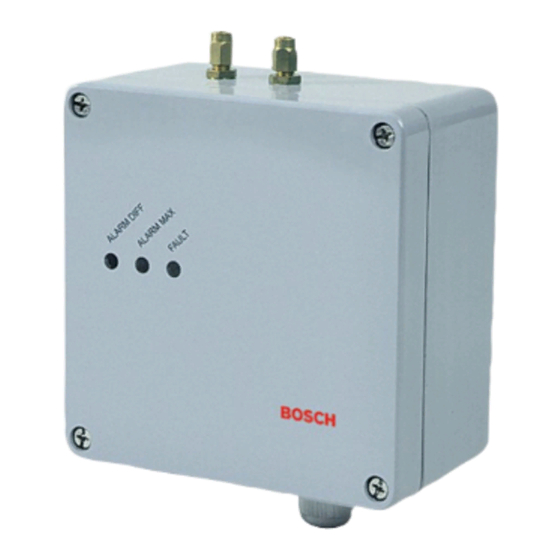

Seite 7: Produktbeschreibung
Zweifarben-LED, die im normalen Betriebszustand grün und bei Störung gelb leuchtet. Der Drucksensor misst kontinuierlich den Absolutdruck im Fühlerrohr (SENSTUBE). Steigt der Druck in einem definierten zeitlichen Verhältnis an, löst der ADW 511A Alarm aus. Störgrößen werden gefiltert und lösen keinen Alarm aus. Zur automatischen Überprüfung auf Lecks oder Quetschungen im Fühlerrohr erzeugt der Prüfmotor mit der Druckpumpe in regel-... -
Seite 8: Planungshinweise
| Planungshinweise Linearer Wärmemelder ADW 511A Transafe Planungshinweise Allgemein – Detektorkasten und Fühlerrohr (SENSTUBE) dürfen nicht an einem Ort mit direkter Son- neneinstrahlung montiert werden. – Bei Einsatz im Freien oder in einem Tunnel muss der Detektorkasten in einem Schutzka- sten untergebracht sein. -
Seite 9: Tunnel Mit Gewölbter Decke Oder Runder Röhre Und 2 - 3 Fahrspuren
Die maximal zulässige Fühlerrohrlänge beträgt 130 m. SENSTUBE 1 ADW 511A SENSTUBE 2 Bestellinformationen Bezeichnung Sachnummer Transafe ADW 511A Auswerte- und Überwachungsmodul des F.01U.523.579 linienförmigen Wärmemaximal- und Wärmedifferentialmelders Kupferrohr, Ø 5 mm x 5,5 m 4.998.102.378 mit 6 Kunststoffbriden und 1 Serto-Verschraubung Kunststoffschlauch (Polyamid) F.01U.029.220... -
Seite 10: Geräteaufbau
| Geräteaufbau Linearer Wärmemelder ADW 511A Transafe Geräteaufbau PROGRAMM RESET Alarm Störung Reserve Fühlerrohr SENSTUBE (min. 20 m - max. 130 m) Referenzanschluss Programmwahlschalter RESET - Jumper Temperatursensor Prüfpumpe D-SUB9-Anschlussbuchse Prüfmotor Detektorkasten Kabelverschraubung M20 Blindstopfen M20 Anschlussklemmenblöcke (steckbar) Drucksensor... -
Seite 11: Funktionsbeschreibung
Linearer Wärmemelder ADW 511A Transafe Funktionsbeschreibung | de Funktionsbeschreibung Die Wirkungsweise des Transafe ADW 511A beruht auf der durch Erwärmung hervorgerufenen Volumenausdehnung eines Gases in einem pneumatisch dichten System und dem damit ver- bundenen Druckanstieg. Als pneumatisch dichtes System fungiert das Fühlerrohr. Dieses ist im zu überwachenden Bereich montiert und an einem Ende mit einer Endverschraubung abgedichtet. -
Seite 12: Installation
| Installation Linearer Wärmemelder ADW 511A Transafe Installation Es wird empfohlen, für die Montage des ADW 511A Wärmemeldesystem nur auf Bauteile und Zubehör aus der Bosch-ST-Produktpalette zurückzugreifen. Montage Detektorkasten Bei der Montage des Detektorkastens müssen die folgenden Punkte beachtet werden: –... -
Seite 13: Montage Fühlerrohr
Linearer Wärmemelder ADW 511A Transafe Installation | de Montage Fühlerrohr Pro Detektorkasten kann nur ein Fühlerrohr angeschlossen werden. Das Fühlerrohr muss nach den folgenden Grundregeln verlegt werden: – Bei Verlegung im Tunnel siehe Planungshinweise auf Seite 8. – Eine Verlegung des Fühlerrohrs seitlich, unterhalb oder oberhalb von Lichtbändern sollte vermieden werden. - Seite 14 | Installation Linearer Wärmemelder ADW 511A Transafe Standardmäßig werden Detektorkasten und Fühlerrohr durch den Kunststoffschlauch mitein- ander verbunden (Anwendung im Tunnel). Das Fühlerrohr kann aber auch direkt an den Detektorkasten angeschlossen werden (z. B. Anwendung in der Industrie). Im Folgenden sind zwei Möglichkeiten (1 und 2) des Fühlerrohraufstiegs mit Kunststoff- schlauch dargestellt: Die Querung von der Tunnelmitte bis zur Seitenwand erfolgt mit dem Kupferfühler-...
- Seite 15 Linearer Wärmemelder ADW 511A Transafe Installation | de Die Rohrstücke werden über Serto-Verschraubungen miteinander verbunden. Dafür müssen die Rohrenden rechtwinklig abgeschnitten sein. Der Schnitt muss glatt sein und darf keine hervorstehenden Metallsplitter aufweisen. Fühlerrohrzuschnitt HINWEIS! Eine Serto-Verschraubung kann nur einmal verwendet werden. Die Verschraubung darf nur so weit angezogen werden, bis das Gewinde nicht mehr sichtbar ist.
-
Seite 16: Ausblasen Und Dichtheitsprüfung Des Fühlerrohrs
| Installation Linearer Wärmemelder ADW 511A Transafe Ausblasen und Dichtheitsprüfung des Fühlerrohrs Nachdem das Fühlerrohr montiert wurde und bevor die Serto-Endverschraubung am Fühler- rohrende angebracht wird, muss das gesamte Rohrsystem mit Stickstoff ausgeblasen werden (ca. 30 Sekunden lang, bei 1 bar Druck) damit keine Feuchtigkeit im Rohrsystem verbleibt. - Seite 17 Linearer Wärmemelder ADW 511A Transafe Installation | de Prüfeinrichtung: Stickstoffflasche Hauptventil Primärmanometer Sekundärmanometer Abstellventil Einstellventil Serto-Endverschraubung Fühlerrohr Kunststoffschlauch Detektorkasten Dichtheitsprüfung Serto-Endverschraubung auf Fühlerrohrende aufstecken und festziehen. Hauptventil (2) an der Stickstoffflasche (1) ganz öffnen. Prüfen, ob das Primärmanometer (3) Druck anzeigt.
-
Seite 18: Elektrischer Anschluss
| Installation Linearer Wärmemelder ADW 511A Transafe Elektrischer Anschluss Für die Kabeleinführung verfügt der Detektorkasten ab Werk über eine Kabelverschraubung M20. Bei Bedarf kann in einer Reservebohrung (Blindstopfen) eine weitere Kabelverschrau- bung M20 bestückt werden. Der elektrische Anschluss erfolgt über steckbare Schraubklemmen. Es sind einzelne Klemmen- blöcke für Versorgungsspannung, Relaiskontakte, Reset-Eingang und Open-Collector-Aus-... -
Seite 19: Versorgungsspannung
Linearer Wärmemelder ADW 511A Transafe Installation | de 7.4.2 Versorgungsspannung Die Versorgung des ADW 511A muss immer notstromversorgt sein und wird ab der Brandmel- dezentrale stich- oder ringförmig zu den Geräten geführt. Die Stromversorgung ist lokal ein- zeln oder lokal gruppenweise möglich. Versorgungsspannung stichförmig... -
Seite 20: Anschaltung
| Installation Linearer Wärmemelder ADW 511A Transafe 7.4.4 Anschaltung Anschaltung an LSN über Koppler NSB 100 LSN 3k92 AUX1 − VII1 VII2 NLT1 LSN1 a − GAT 100 0V −U 24V +U AUX1 − II1 NLT2 LSN2 a −... - Seite 21 Linearer Wärmemelder ADW 511A Transafe Installation | de Anschaltung an FPA 5000 über Funktionsmodul CZM 0004 A Transafe ADW 511 A Alarm Störung Reserve Alarm Fault Reserve RESET − 3k92 Bosch Sicherheitssysteme GmbH Installationsanleitung BDL -F.01U.004.036 | A2 | 2006.11...
-
Seite 22: Inbetriebnahme
Zu den EN-Klassen siehe auch Auszug aus EN 54-5:2000 im Anhang auf Seite 31 Kommt der ADW 511A in Umgebungen zur Anwendung, in denen sehr geringe Temperatur- schwankungen zu erwarten sind, wird der Programmwahlschalter auf Position 2 oder 3 (hohe Empfindlichkeit) gedreht. -
Seite 23: Erste Inbetriebnahme
Linearer Wärmemelder ADW 511A Transafe Inbetriebnahme | de Erste Inbetriebnahme HINWEIS! Die jeweils eingestellte Schalterposition wird nach ca. 3 Sekunden aktiv / gestartet. Es empfiehlt sich nach diesen 3 Sekunden sofort mit dem nächsten Schritt zu beginnen, da bei zu langen Wartezeiten zwischen den einzelnen Schritten eine Störung "Falsche Inbetrieb- nahme"... -
Seite 24: Rückstellung / Reset
Ein Ur-Reset wird in der Regel nur bei der Erstinbetriebnahme durchgeführt. Wenn der Pro- grammwahlschalter auf Position 0 gedreht wird, startet der Ur-Reset. Dabei werden die Basis- daten ermittelt und im ADW 511A abgespeichert. Die Daten bleiben bis zu einem erneuten Ur- Reset erhalten. Der Ereignisspeicher wird geleert. -
Seite 25: Test / Kontrolle
Servicetest 8.4.2 Systemprüfung mittels Auslösespirale Zur Überprüfung des ADW 511A kann im Fühlerrohr eine Auslösespirale eingebaut werden, die sich mit einem Industrieföhn erwärmen lässt. Soll eine Auslösespirale eingebaut werden, müssen folgende Punkte beachtet werden: – Die Auslösespirale hat ein Eigenvolumen, das ca. 7 m des Fühlerrohrs entspricht. Diese 7 m müssen bei der Planung der Fühlerrohrgesamtlänge berücksichtigt werden. -
Seite 26: Alarm- Und Störungsanzeigen
Linearer Wärmemelder ADW 511A Transafe Alarm- und Störungsanzeigen Der ADW 511A hat drei LEDs zur Anzeige von Alarm und Störung. Je nach Art des Ereignisses leuchten bzw. blinken die LEDs einzeln, in Kombination oder in verschiedenen Blinkverhältnis- sen. Die LED POWER/FAULT ist zweifarbig: grün zeigt den Betriebszustand an und gelb eine Störung. -
Seite 27: Alarmarten
Wird bei der Selbstüberwachung der erforderliche Sollwert (Seite 11) nicht erreicht, löst der ADW 511A eine "Störung Leck" aus. Der Kontakt am Relais "Störung" schaltet von Kl. 15/13 auf Kl. 15/14. Zusätzlich schaltet an Kl. 8 der Open-Collector-Ausgang OC ST. Dieser Status bleibt bis zu einem Reset erhalten. -
Seite 28: Fehler- Bzw. Störungsbehebung
| Fehler- bzw. Störungsbehebung Linearer Wärmemelder ADW 511A Transafe Fehler- bzw. Störungsbehebung Es dürfen keine Eingriffe an der Leiterplatte vorgenommen werden. Defekte Leiterplatten müssen ausgetauscht und an den Hersteller gesendet werden. Anzeige Zustand Maßnahme mögliche Ursachen – Fehler in BMZ... -
Seite 29: Hinweise Zu Wartung Und Service
Angaben des Geräteherstellers verweist. HINWEIS! Wartungs- und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. Bosch Sicherheitssysteme GmbH empfiehlt, mindestens 1mal jährlich eine Funktions- und Sichtprüfung durchführen zu lassen. Die automatische Dichtheitskontrolle und permanente Eigenüberwachung des ADW 511A machen periodische Funktionskontrollen überflüssig. -
Seite 30: Technische Daten
| Technische Daten Linearer Wärmemelder ADW 511A Transafe Technische Daten Betriebsspannung 10,5 . . . 30 V DC Maximale Stromaufnahme bei 12 V DC (gemessen bei 10,5 V DC) – in Ruhe ca. 114 mA – bei Alarm Diff / Max ca. -
Seite 31: Anhang
Linearer Wärmemelder ADW 511A Transafe Anhang | de Anhang Klassifizierungstemperaturen [in °C] von Meldern, Auszug aus EN 54.5:2000 Melder- Typische Maximale Minimale statische Maximale statische klasse Anwendungs- Anwendungs- Ansprechtemperatur Ansprechtemperatur temperatur temperatur Typische Anwendungstemperatur: Das ist die Temperatur, der ein installierter Melder längere Zeit ausgesetzt sein kann, ohne dass ein Brand vorliegt. -
Seite 32: Einstellungen
| Anhang Linearer Wärmemelder ADW 511A Transafe Einstellungen Mittels Drehschalter kann das ADW 511A so eingestellt werden, dass die gem. EN 54-5:2000 geforderten Auslöseeigenschaften erfüllt sind. (A) Ansprechschwelle Posi- Wärmebeauf- Empfindlichkeits- Diff. Max. Verzö- tion EN-Klasse schlagung stufe (mbar/... -
Seite 33: Wärmebeaufschlagung
Die Werte der Maximal-Ansprechschwellen beziehen sich auf unterschiedliche Anfangstem- peraturen (Temperatur im Normalbetrieb). Um ein korrektes Ansprechen des Maximalalar- mes zu gewährleisten, ist es deshalb erforderlich den Ur-Reset-Abgleich des ADW 511A bei Umgebungstemperaturen durchzuführen, die überwiegend bei „Normalbetrieb“ der Anlage vorkommen (Normalbetriebs-Umgebungstemperatur). - Seite 34 | Anhang Linearer Wärmemelder ADW 511A Transafe Die Kurven der Maximal-Ansprechschwelle in Abb. 10 beziehen sich auf folgende Anfangs- bzw. Ansprechtemperaturen: EN 54-5:2000, Klasse A1 Anfangstemp. 25 °C Ansprechtemp. 54 °C - 65 °C EN 54-5:2000, Klasse A2 Anfangstemp. 25 °C Ansprechtemp.
-
Seite 35: Product Description
The pressure sensor continuously measures the absolute pressure in the sensor tube (SEN- STUBE). The ADW 511A will trigger an alarm if pressure increases within a defined time ratio. Disturbance variables are filtered and do not trigger alarms. The test motor routinely checks... -
Seite 36: Planning Notes
| Planning notes Linear heat detector ADW 511A Transafe Planning notes General – The detector box and sensor tube (SENSTUBE) must not be installed in a location where they are exposed to direct sunlight. – Fit the detector box inside a protective box when installing it outside or in a tunnel. -
Seite 37: Tunnel With Curved Roof Or Round Construction And 2 To 3 Traffic Lanes
ADW 511A SENSTUBE 2 Ordering information Designation Product ID Transafe ADW 511A signal analysis and monitoring module of F.01U.523.579 the linear maximum and differential heat detector Copper pipe Ø 5 mm x 5.5 m 4.998.102.378 with 6 plastic clamps and 1 Serto screw joint Plastic hose (polyamide) F.01U.029.220... -
Seite 38: Device Structure
| Device structure Linear heat detector ADW 511A Transafe Device structure PROGRAMM RESET Alarm Störung Reserve SENSTUBE sensor tube (min. 20 m - max.130 m) Reference connection Program selection switch RESET - jumper Thermal sensor Test pump D-SUB9 connection socket... -
Seite 39: Functional Description
Linear heat detector ADW 511A Transafe Functional description | en Functional description The Transafe ADW 511A works on the basis of the physical law governing the volumetric expansion of a gas in a pneumatically sealed system and the corresponding increase in pres- sure. -
Seite 40: Installation
| Installation Linear heat detector ADW 511A Transafe Installation You are advised to use components and accessories from the Bosch ST product range when installing the ADW 511A heat detection system. Installing the detector box Please observe the following points when installing the detector box: –... -
Seite 41: Sensor Tube Installation
Linear heat detector ADW 511A Transafe Installation | en Sensor tube installation Only one sensor tube can be connected to each detection box. The sensor tube must be installed in accordance with the following guidelines: – For installation in tunnels see planning notes on page 36. - Seite 42 | Installation Linear heat detector ADW 511A Transafe The detector box and sensor tube are connected by the plastic hose as standard (tunnel appli- cation). However, the sensor tube can also be directly connected to the detector box (e.g. for indus- trial applications).
- Seite 43 Linear heat detector ADW 511A Transafe Installation | en The tube sections are connected by means of Serto screw joints. This requires the pipe ends to be cut at right-angles. The cut must be smooth with no protruding metal splinters.
-
Seite 44: Blowing Out And Checking The Sensor Tube For Leaks
| Installation Linear heat detector ADW 511A Transafe Blowing out and checking the sensor tube for leaks Once the sensor tube has been installed and before the Serto end screw cap is fitted to the tube end, blow out the entire pipe system with nitrogen (approx. 30 secs. at 1 bar) to remove all traces of moisture from the system. - Seite 45 Linear heat detector ADW 511A Transafe Installation | en Setup for the test: Nitrogen bottle Main valve Primary manometer Secondary manometer Stop valve Adjustment valve Serto end screw cap Sensor tube Plastic hose Detector box Leakage test Fit the Serto end screw cap to the end of the sensor tube and tighten.
-
Seite 46: Electrical Connection
| Installation Linear heat detector ADW 511A Transafe Electrical connection The detector box is equipped as standard with an M20 cable screw connector. An additional M20 cable screw connector can be fitted to a reserve drill hole (plugged) if required. -
Seite 47: Power Supply
7.4.2 Power supply The power supply to the ADW 511A must always have an emergency backup supply and is fed from the fire panel to the devices via a stub or ring connection. Power supply can be local and individual or local and in zones. -
Seite 48: Connection
| Installation Linear heat detector ADW 511A Transafe 7.4.4 Connection Connection to LSN via NSB 100 LSN interface module 3k92 AUX1 − VII1 VII2 NLT1 LSN1 a − GAT 100 0V −U 24V +U AUX1 − II1 NLT2 LSN2 a −... - Seite 49 Linear heat detector ADW 511A Transafe Installation | en Connection to FPA 5000 via CZM 0004 A functional module Transafe ADW 511 A Alarm Störung Reserve Alarm Fault Reserve RESET − 3k92 Bosch Sicherheitssysteme GmbH Installation Guide BDL -F.01U.004.036 | A2 | 2006.11...
-
Seite 50: Initial Setup
Program selection switch The program selection switch is located directly on the PC board of the ADW 511A. The 16 steps of the program selection switch can be set by turning the switch in either direction. Response sensitivity is adjusted with positions 1 to 9. Position 0 starts the hard reset (see page 52) during initial device setup. -
Seite 51: Initial Setup
Linear heat detector ADW 511A Transafe Initial setup | en Initial setup NOTICE! The selected switch position will become active or start after approx. 3 seconds. It is recommendable to move on to the next step immediately after these 3 seconds, as too long a waiting period between steps will trigger the display of a "Wrong Initial Setup"... -
Seite 52: Reset
A hard reset is usually only performed during initial setup. Setting the program selection switch to position 0 will start the hard reset. The basic data is determined during this process and stored in the ADW 511A. This data is then retained until another hard reset is performed. The event memory is cleared. -
Seite 53: Test/Control
8.4.2 System test via trigger coil A trigger coil can be installed in the ADW 511A; the coil can be heated by an industrial heat gun to test the system. Please observe the following points if a trigger coil is to be installed: –The trigger coil itself has a volume that takes up approx. -
Seite 54: Alarm And Fault Indications
Linear heat detector ADW 511A Transafe Alarm and fault indications The ADW 511A is equipped with three LEDs for displaying alarms and faults. Depending on the type of event, these LEDs will light up or flash individually, in combination or in different flash- ing sequences. -
Seite 55: Types Of Alarm
13 and open between 15/14. Leakage fault The ADW 511A will trigger a "Leak fault" if the required target value (page 39) is not reached during self-monitoring. The contact for the "Fault" relay will switch from terminal 15/13 to ter- minal 15/14. -
Seite 56: Trouble Shooting
| Trouble shooting Linear heat detector ADW 511A Transafe Trouble shooting Do not interfere with the PC board. Faulty PC boards must be replaced and returned to the manufacturer. Display Status Measure Possible causes – Error in fire panel... -
Seite 57: Notes On Maintenance And Service
Bosch Sicherheitssysteme GmbH recommends arranging for a functionality check and visual inspection to be carried out at least once a year. The automatic leakage control and permanent self-monitoring performed by the ADW 511A make periodic functionality checks unnecessary. The detector box can be cleaned with a mild detergent or a soapy solution. -
Seite 58: Technical Data
| Technical data Linear heat detector ADW 511A Transafe Technical data Operating voltage 10.5 to 30 V DC Maximum current consumption for 12 V DC (measured at 10.5 V DC) – in standby approx. 114 mA – for diff/max alarm approx. -
Seite 59: Appendices
Linear heat detector ADW 511A Transafe Appendices | en Appendices Classification temperatures [in °C] of detectors, extract from EN 54.5:2000 Detector Typical applica- Maximum Minimum static Maximum static class tion tempera- application response tempera- response temperature ture temperature ture Typical application temperature: This is the temperature to which an installed detector can be exposed over an extended period without the event of fire. -
Seite 60: Safety Instructions
| Appendices Linear heat detector ADW 511A Transafe Settings The ADW 511A can be set using a rotary switch to fulfill the trigger properties required by EN 54-5:2000. (A) Threshold Posi- Thermal Diff. Max. Delay tion EN class Sensitivity level... - Seite 61 The values for maximum response thresholds relate to different initial temperatures (tem- perature during normal operation). It is therefore necessary to perform a hard reset com- parison for the ADW 511A at ambient temperatures, which generally prevail during "normal operations" (normal operating ambient temperature), in order to ensure a correct maximum alarm response.
- Seite 62 The differential evaluation should trigger at a temperature increase greater than 11°C/min. The values for these settings resulting from the graphics in Fig.9 and Fig. 10 are: – differential value to be set on ADW 511A: 10 mBar/min – maximum value to be set on ADW 511A: 28 mBar/min BDL -F.01U.004.036 | A2 | 2006.11...
- Seite 64 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100 D-85521 Ottobrunn Germany Telefon 089 6290-0 089 6290-1020 www.bosch-securitysystems.com © Bosch Sicherheitssysteme GmbH, 2006...
