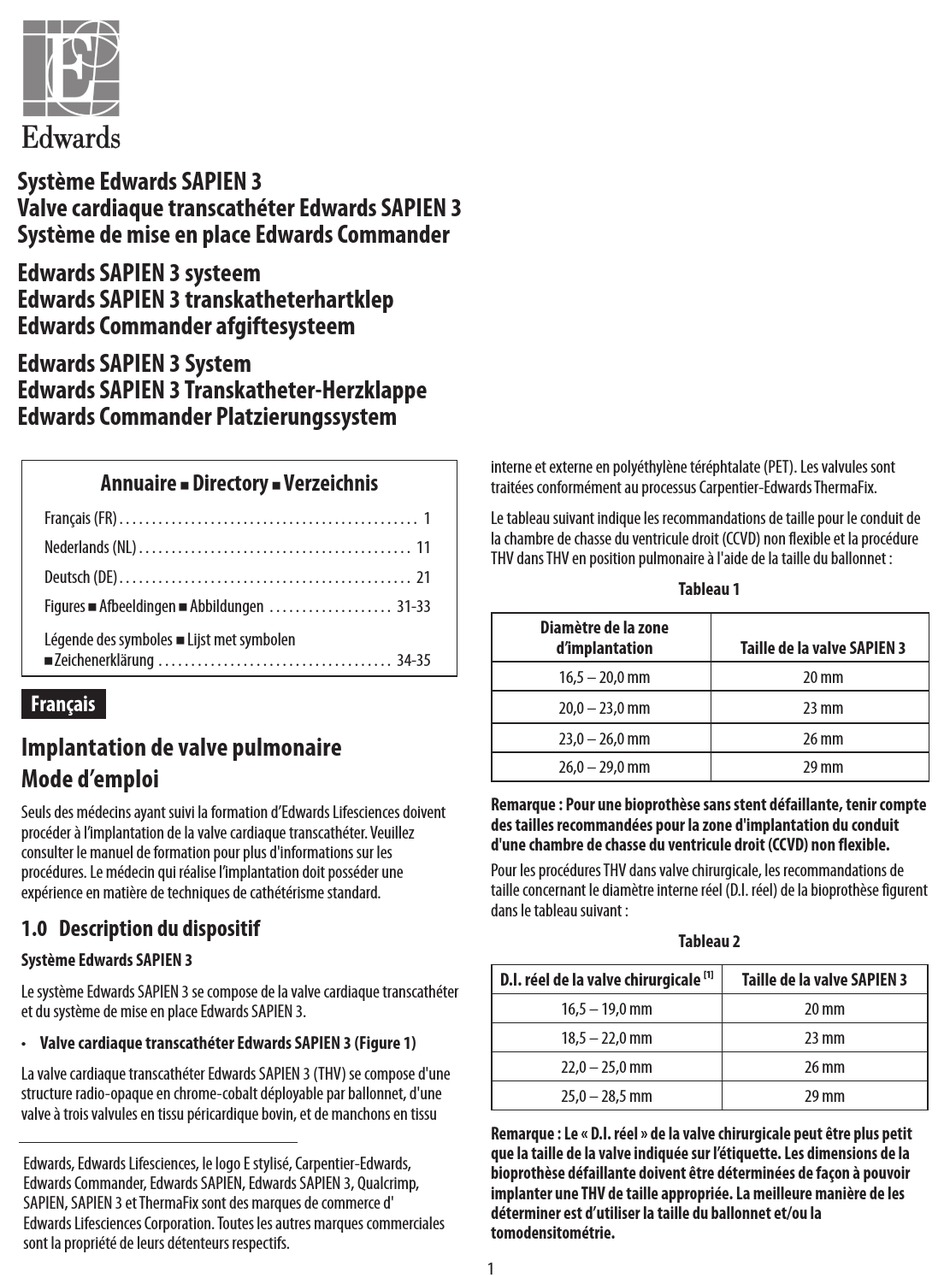

Système Edwards SAPIEN 3
Valve cardiaque transcathéter Edwards SAPIEN 3
Système de mise en place Edwards Commander
Edwards SAPIEN 3 systeem
Edwards SAPIEN 3 transkatheterhartklep
Edwards Commander afgiftesysteem
Edwards SAPIEN 3 System
Edwards SAPIEN 3 Transkatheter-Herzklappe
Edwards Commander Platzierungssystem
Annuaire
Directory
n
Français (FR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Nederlands (NL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Deutsch (DE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Figures
Afbeeldingen
Abbildungen . . . . . . . . . . . . . . . . . . . 31-33
n
n
Légende des symboles
Lijst met symbolen
n
Zeichenerklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-35
n
Français
Implantation de valve pulmonaire
Mode d'emploi
Seuls des médecins ayant suivi la formation d'Edwards Lifesciences doivent
procéder à l'implantation de la valve cardiaque transcathéter . Veuillez
consulter le manuel de formation pour plus d'informations sur les
procédures . Le médecin qui réalise l'implantation doit posséder une
expérience en matière de techniques de cathétérisme standard .
1.0 Description du dispositif
Système Edwards SAPIEN 3
Le système Edwards SAPIEN 3 se compose de la valve cardiaque transcathéter
et du système de mise en place Edwards SAPIEN 3 .

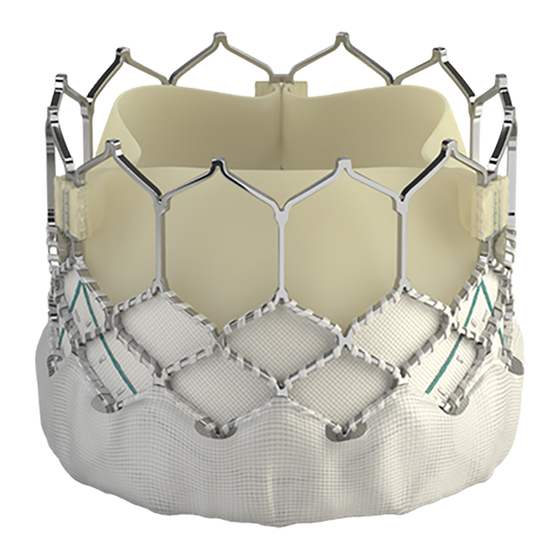

• Valve cardiaque transcathéter Edwards SAPIEN 3 (Figure 1)
La valve cardiaque transcathéter Edwards SAPIEN 3 (THV) se compose d'une
structure radio-opaque en chrome-cobalt déployable par ballonnet, d'une
valve à trois valvules en tissu péricardique bovin, et de manchons en tissu
Edwards, Edwards Lifesciences, le logo E stylisé, Carpentier-Edwards,
Edwards Commander, Edwards SAPIEN, Edwards SAPIEN 3, Qualcrimp,
SAPIEN, SAPIEN 3 et ThermaFix sont des marques de commerce d'
Edwards Lifesciences Corporation . Toutes les autres marques commerciales
sont la propriété de leurs détenteurs respectifs .
Verzeichnis
n
interne et externe en polyéthylène téréphtalate (PET) . Les valvules sont
traitées conformément au processus Carpentier-Edwards ThermaFix .
Le tableau suivant indique les recommandations de taille pour le conduit de
la chambre de chasse du ventricule droit (CCVD) non flexible et la procédure
THV dans THV en position pulmonaire à l'aide de la taille du ballonnet :
Diamètre de la zone
d'implantation
16,5 – 20,0 mm
20,0 – 23,0 mm
23,0 – 26,0 mm
26,0 – 29,0 mm
Remarque : Pour une bioprothèse sans stent défaillante, tenir compte
des tailles recommandées pour la zone d'implantation du conduit
d'une chambre de chasse du ventricule droit (CCVD) non flexible.
Pour les procédures THV dans valve chirurgicale, les recommandations de
taille concernant le diamètre interne réel (D . I . réel) de la bioprothèse figurent
dans le tableau suivant :
D.I. réel de la valve chirurgicale
16,5 – 19,0 mm
18,5 – 22,0 mm
22,0 – 25,0 mm
25,0 – 28,5 mm
Remarque : Le « D.I. réel » de la valve chirurgicale peut être plus petit
que la taille de la valve indiquée sur l' é tiquette. Les dimensions de la
bioprothèse défaillante doivent être déterminées de façon à pouvoir
implanter une THV de taille appropriée. La meilleure manière de les
déterminer est d'utiliser la taille du ballonnet et/ou la
tomodensitométrie.
1
Tableau 1
Taille de la valve SAPIEN 3
20 mm
23 mm
26 mm
29 mm
Tableau 2
[
¹
]
Taille de la valve SAPIEN 3
20 mm
23 mm
26 mm
29 mm
