Deutsch
Gebrauchsanweisung
Die Implantation der Transkatheter-Herzklappe darf nur von Ärzten
vorgenommen werden, die von Edwards Lifesciences geschult wurden . Der
implantierende Arzt muss über Erfahrungen mit standardmäßigen
Katheterisierungstechniken verfügen .
1.0 Produktbeschreibung
Edwards SAPIEN 3 System
Das Edwards SAPIEN 3 System umfasst die Edwards SAPIEN 3 Transkatheter-
Herzklappe sowie die Freisetzungssysteme .

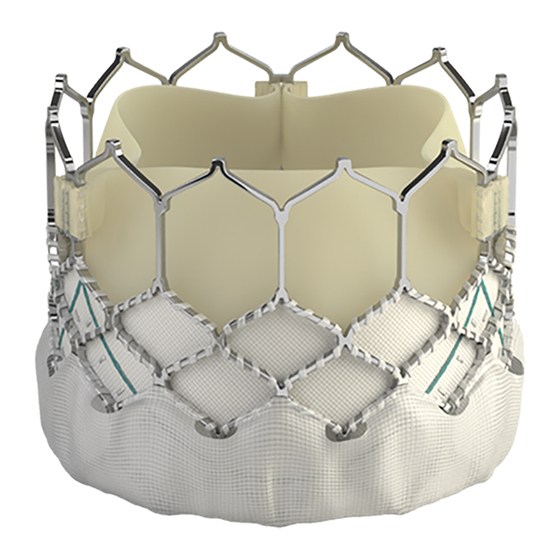

• Die Edwards SAPIEN 3 Transkatheter-Herzklappe (Abbildung 1)
Die Edwards SAPIEN 3 Transkatheter-Herzklappe (THV) besteht aus einem
ballonexpandierbaren, röntgendichten Gerüst aus einer Kobalt-Chrom-
Legierung, einer dreisegeligen Klappenprothese aus bovinem Perikard sowie
einer inneren und äußeren Manschette mit Gewebe aus
Polyethylenterephthalat (PET) . Die Handhabung der Segel erfolgt gemäß
dem Carpentier-Edwards ThermaFix Verfahren .
1
