Ruhe- und Belastungs-EKG ∙ custo cardio 400 accu

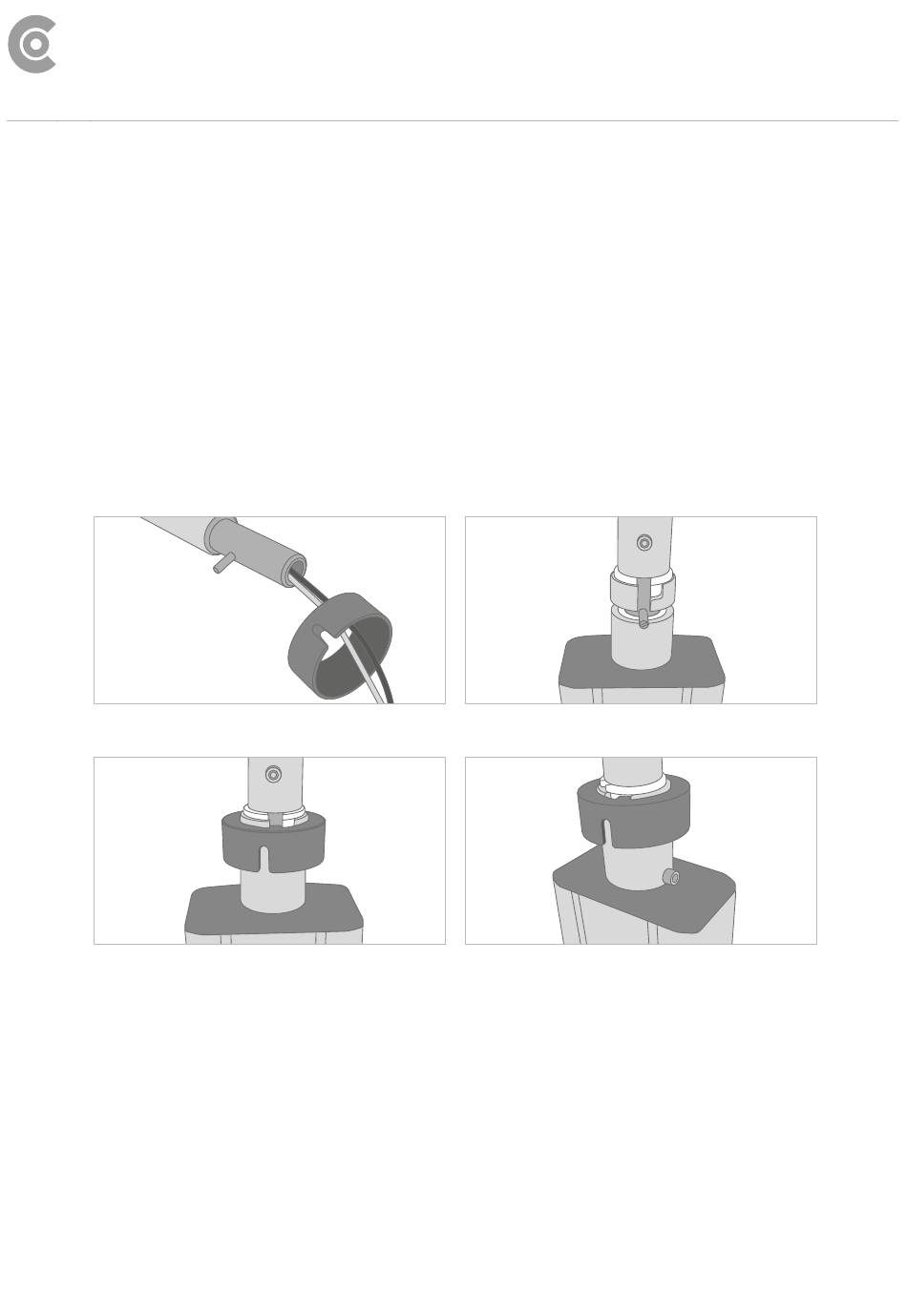

Abb. 5: Rotationsmanschette auffädeln

Abb. 7: Rotationsmanschette auf Halterung schieben

custo move Ausleger in die Halterung einsetzen
→ Die Rotationsmanschette auf USB- und Stromkabel auffädeln. Die
Aussparung der Rotationsmanschette zeigt zum unteren Ende des
Auslegers.
→ USB- und Stromkabel des custo move Auslegers über die Öffnung der
Halterung in die Säule des Gerätewagens einführen.
→ custo move Ausleger so ausrichten, dass die Schaftschraube auf der
Rückseite des Auslegers durch die vertikalen Nuten von Einsatz und
Halterung geführt werden kann.
→ custo move Ausleger einsetzen.
→ Die Rotationsmanschette auf Einsatz und Halterung schieben. Die
Oberkante der Rotationsmanschette befindet sich unterhalb der Oberkante
der Halterung.
→ Rotationsmanschette in „Schwenkposition" bringen. Das rechteckige
Element im Inneren der Rotationsmanschette muss sich am oberen
rechten Rand der Halterung befinden.
custo move Ausleger in der Halterung fixieren
→ Von oben betrachtet custo move im Uhrzeigersinn bis zum Anschlag der
Halterung drehen.
→ Anschließend den Einsatz mit der mitgelieferten Schraube in der Halterung
fixieren (von vorne betrachtet auf der linken Seite der Halterung).
→ Der Ausleger custo move ist fertig montiert.
CMA 0019 ∙ DK 2133 ∙ Version 001 ∙ 2022/10/25 ∙ www.customed.de

Abb. 6: Ausleger einsetzen, Schaftschraube in vertikaler Nut

Abb. 8: Rotationsmanschette in „Schwenkposition"
