3.2

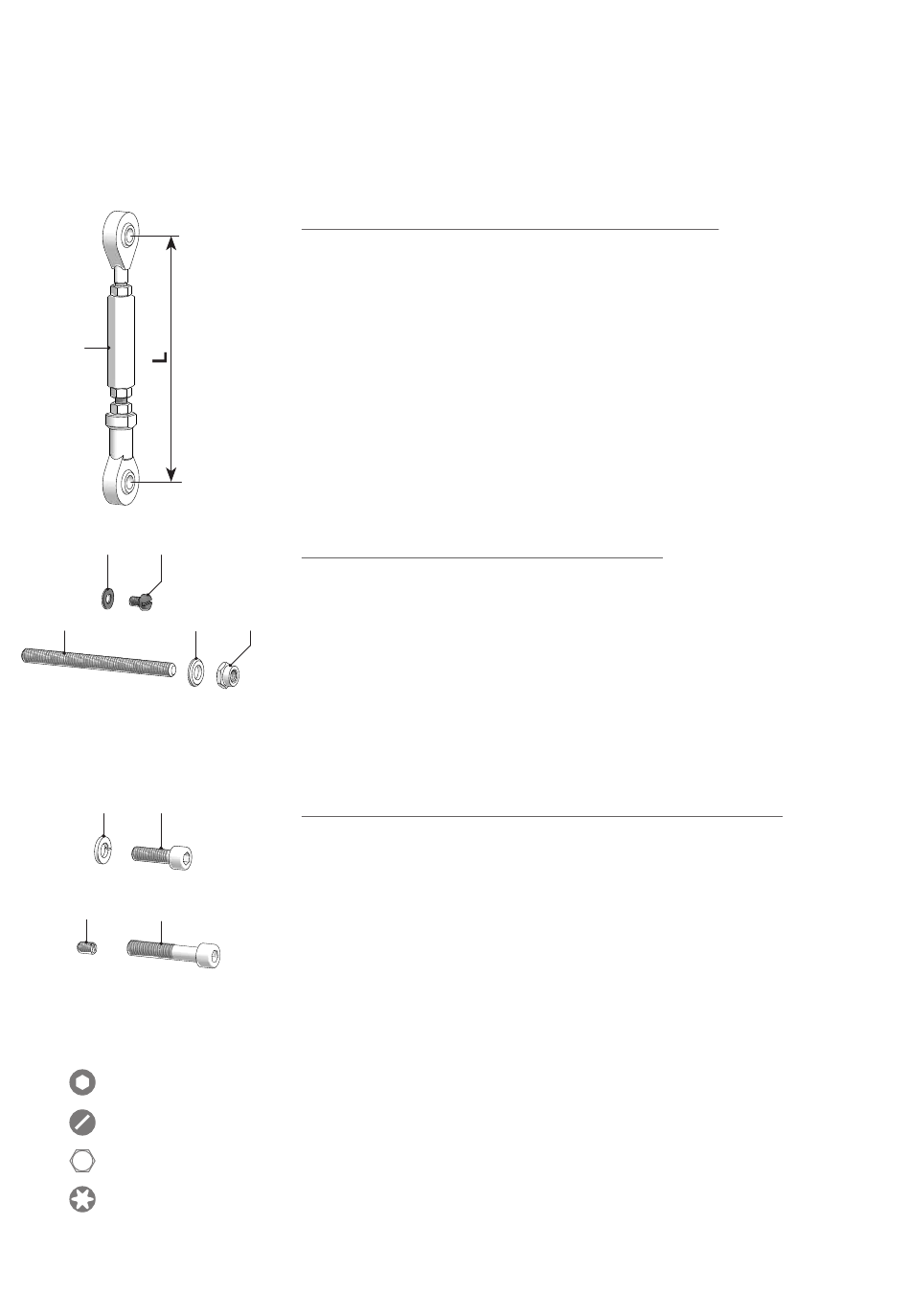

Zur Montage/Demontage erforderliches Zubehör (nicht im Lieferumfang enthalten)
i
Für den elektrischen Anschluss sind noch Anschlusskabel und Stecker erforderlich�
Details siehe
9
10e 10d
10a
11b
11a
11c
11d
3.3
Erforderliches Werkzeug (nicht im Lieferumfang enthalten)
3, 5 und 6 mm
1,6x8,0 mm und 0,8x4 mm
10 (2x), 17 und 22 mm
TX 10, TX 20
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
Abschnitt 5, Seite
Drehmomentstütze, Länge L / Bestellnummer
9
Standardversion:
67-70 mm / 11043628
125 (±5) mm, kürzbar auf ≥71 mm / 11004078
440 (+20/-15) mm, kürzbar auf ≥131 mm / 11002915
9
Isolierte Version:
67-70 mm / 11054917
125 (±5) mm, kürzbar auf ≥71 mm / 11072795
440 (+20/-15) mm, kürzbar auf ≥131 mm / 11082677
Montageset, Bestellnummer 11077197:
10a Gewindestange - M6, Länge variabel ≤210 mm
10b Scheibe - ISO 7090, B6,4
10b 10c
10c Selbstsichernde Mutter - ISO 10511, M6
10d Zylinderschraube für Erdungsband - ISO 1207, M6x8
10e Scheibe für Erdungsband - ISO 7090, B6,4
Montage-/Demontageset, Bestellnummer 11077087:
(Nicht erforderlich bei Version mit durchgehender Hohlwelle)
11a Zylinderschraube - ISO 4762, M6x30
11b Federring - DIN 7980, 6
11c Gewindestift - ISO 7436, M6x10
11d Zylinderschraube - ISO 4762, M8x45
13�
VORBEREITUNG
6/29
