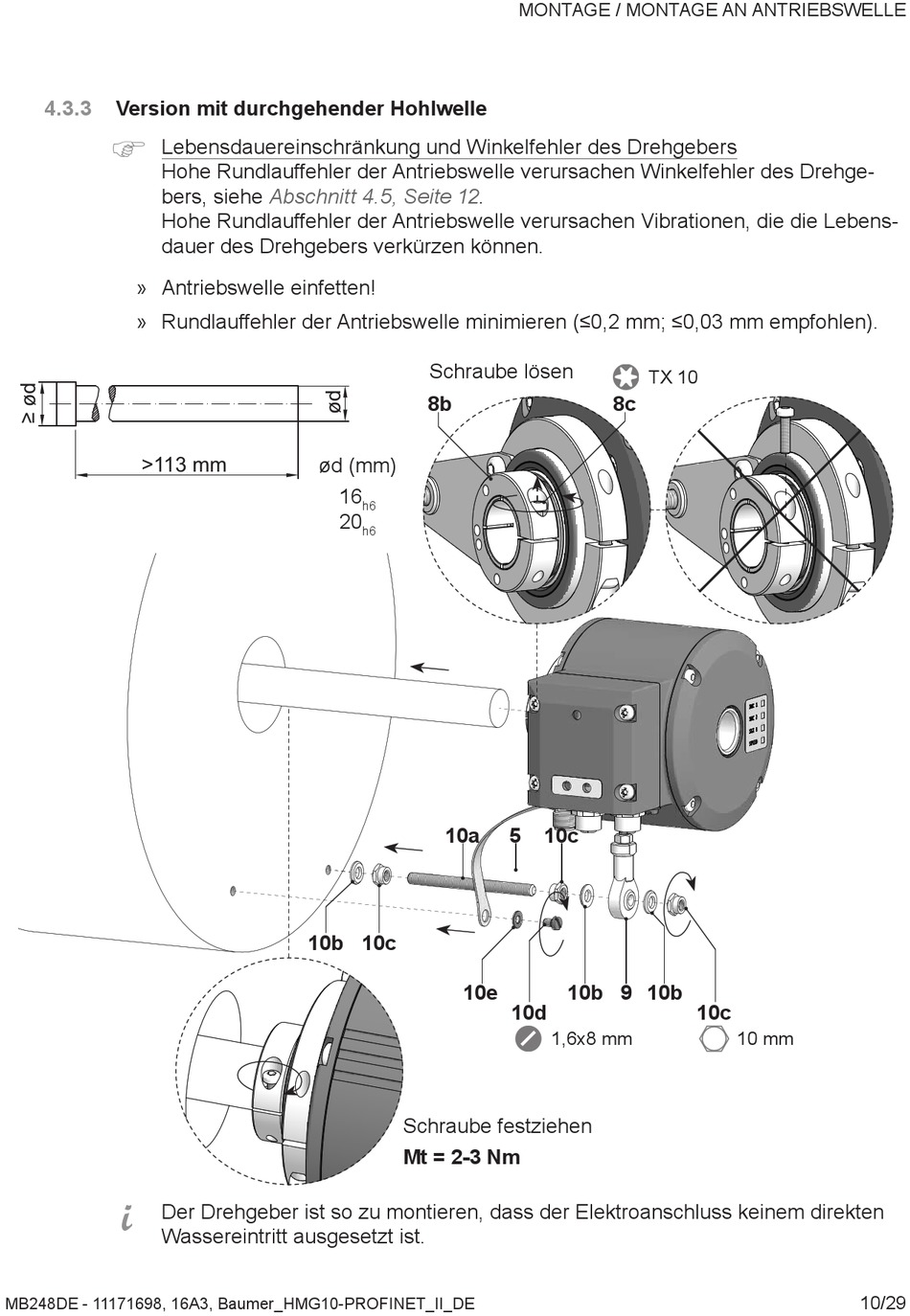

4.3.3 Version mit durchgehender Hohlwelle
)
Lebensdauereinschränkung und Winkelfehler des Drehgebers
Hohe Rundlauffehler der Antriebswelle verursachen Winkelfehler des Drehge-
bers, siehe
Hohe Rundlauffehler der Antriebswelle verursachen Vibrationen, die die Lebens-
dauer des Drehgebers verkürzen können�
» Antriebswelle einfetten!
» Rundlauffehler der Antriebswelle minimieren (≤0,2 mm; ≤0,03 mm empfohlen).
>113 mm
i
Der Drehgeber ist so zu montieren, dass der Elektroanschluss keinem direkten
Wassereintritt ausgesetzt ist�
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
Abschnitt 4.5, Seite
Schraube lösen
8b
ød (mm)
16
h6
20
h6
10b 10c
Schraube festziehen
Mt = 2-3 Nm
MONTAGE / MONTAGE AN ANTRIEBSWELLE
12�
8c
10a 5 10c
10e 10b
10d
1,6x8 mm
TX 10
9 10b
10c
10 mm
10/29
