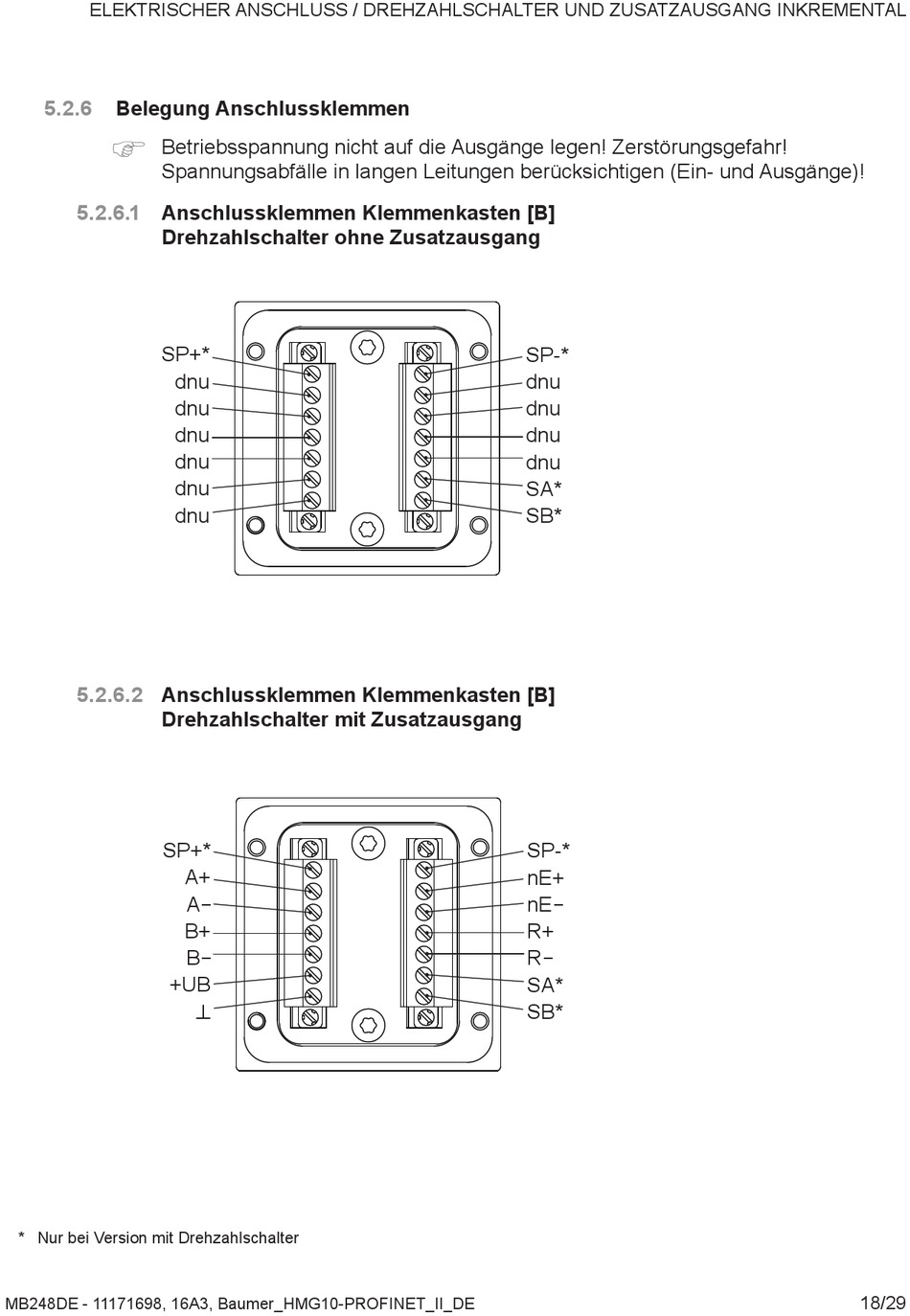

ELEKTRISCHER ANSCHLUSS / DREHZAHLSCHALTER UND ZUSATZAUSGANG INKREMENTAL
5.2.6 Belegung Anschlussklemmen
)
Betriebsspannung nicht auf die Ausgänge legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen berücksichtigen (Ein- und Ausgänge)!
5.2.6.1 Anschlussklemmen Klemmenkasten [B]

Drehzahlschalter ohne Zusatzausgang

SP+*
dnu
dnu
dnu
dnu
dnu
dnu
5.2.6.2 Anschlussklemmen Klemmenkasten [B]

Drehzahlschalter mit Zusatzausgang

SP+*
+UB
* Nur bei Version mit Drehzahlschalter
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
A+
A _
B+
B _
SP-*
dnu
dnu
dnu
dnu
SA*
SB*
SP-*
nE+
nE _
R+
R _
SA*
SB*
