Hinweis zur Vermeidung von Winkelfehlern
Für einen einwandfreien Betrieb des Drehgebers ist ein korrekter Anbau, insbesondere der
Drehmomentstütze, notwendig, wie in Abschnitt 4�1 bis 4�4 beschrieben�
Die Rundlaufabweichung der Motorwelle sollte nicht mehr als 0,2 mm (0,03 mm empfoh-
len) betragen, da hierdurch Winkelfehler verursacht werden�

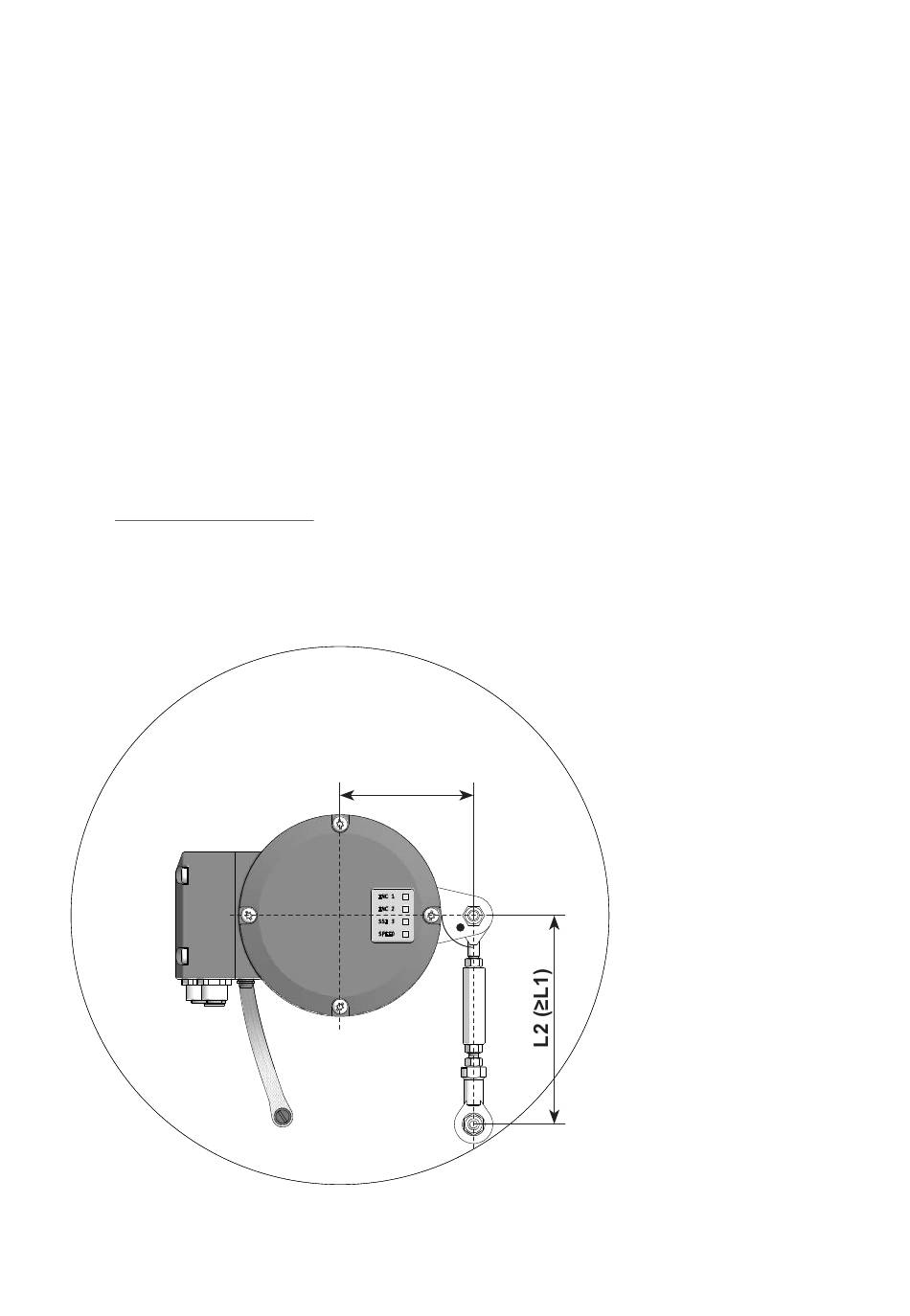

Solche Winkelfehler können durch einen größeren Abstand L1 reduziert werden*� Dabei ist
zu beachten, dass die Länge L2 der Drehmomentstütze ≥L1 sein soll**, siehe Abbildung
unten�
Der Winkelfehler Δρ
Δρ
= ±90°/π · R/L1
mech
mit R:
L1:
Berechnungsbeispiel:
Für R = 0,06 mm und L1 = 69,5 mm ergibt sich ein Winkelfehler Δρ
i
Weitere Informationen erhalten Sie unter der Telefon-Hotline +49 (0)30 69003-111�
* Auf Anfrage sind hierzu verschiedene Befestigungsbleche für die Stützen erhältlich�
** Wenn L2 < L1 muss mit der Länge L2 gerechnet werden
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
MONTAGE / HINWEIS ZUR VERMEIDUNG VON WINKELFEHLERN
kann wie folgt berechnet werden:
mech
Rundlaufabweichung in mm
Senkrechter Abstand der Drehmomentstütze zum Drehgebermittelpunkt
in mm
L1
von ±0,025°�
mech
