MONTAGE / POSITIONSEINSTELLUNG DES DREHMOMENTBLECHES
4.

MONTAGE

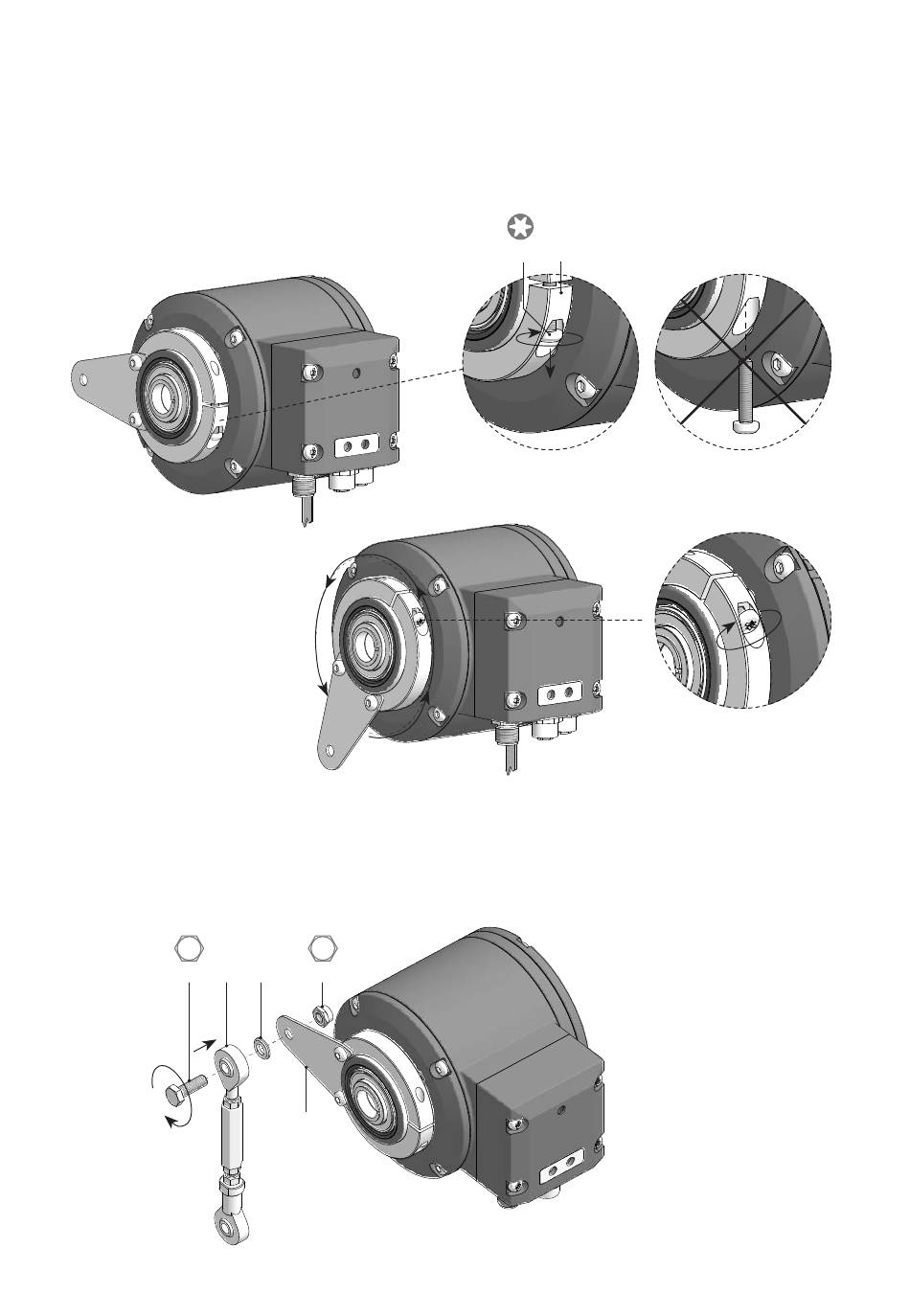

4.1 Positionseinstellung des Drehmomentbleches
4.2 Montage der Drehmomentstütze am Drehgeber
» Anbauhinweise zur Drehmomentstütze in
10 mm
7/29
360°
10 mm
6d 9 6e 6f
6c
TX 20
6b 6a
Schraube lösen
Abschnitt 4.4, Seite 11
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
Schraube festziehen
Mt = 2-3 Nm
beachten�
