7.1 Bedientasten und Meldeleuchten
Die Tasten am Bedienfeld der CU 352 sind aktiv, wenn sie leuchten.
Weitere Informationen
7. Bedienfeld
7.1.1 Pfeil nach rechts (2)
Um innerhalb der Menüstruktur zum nächsten Hauptmenü zu
wechseln, ist die Taste [>] zu drücken. Wenn Sie sich im Menü
„Einstellung" befinden, können Sie durch Drücken der Taste [>]
zum Menü „Status" wechseln.
7.1.2 Hilfe (3)
Leuchtet dieses Symbol, wird durch Drücken der Taste ein Hilfetext
zur aktuellen Bildschirmseite angezeigt.
Der Hilfetext wird durch Drücken von
7.1.3 Nach oben und Nach unten (4 und 5)
Verwenden Sie zum Auf- und Abbewegen innerhalb der Liste die
Tasten [∨] und [∧].
Der markierte Text kann mit der Taste [OK] ausgewählt werden.
Ist ein Text markiert und wird die Taste [∧] gedrückt, wird der
darüberliegende Text ausgewählt. Ist ein Text markiert und wird die
Taste [∨] gedrückt, wird der darunterliegende Text ausgewählt.
Ist die unterste Zeile in der Liste markiert und wird die Taste [∨]
gedrückt, wird die oberste Zeile ausgewählt.
Ist die oberste Zeile in der Liste markiert und wird die Taste [∧]
gedrückt, wird die unterste Zeile markiert.
7.1.4 Plus und Minus (6 und 7)
Verwenden Sie die Tasten [+] und [-], um Werte zu erhöhen oder zu
reduzieren. Speichern Sie mit [OK].
7.1.5 Zurück (8)
Um innerhalb eines Menüs zur vorherigen Bildschirmseite
zurückzukehren, drücken Sie die Taste .
Wird nach einer Parameteränderung die Taste
geänderte Wert nicht gespeichert. Siehe auch Abschnitt „OK (10)".
Wird die Taste [OK] vor der Taste
1
gespeichert. Siehe auch Abschnitt „OK (10)".
7.1.6 Startseite (9)
Setpoint
5.00 bar
Drücken Sie
, um zum Menü Status zurückzukehren.
Operaring mode
Actual controlled value
Normal
7.1.7 OK (10)
Diese Taste dient zum Bestätigen.
9
8
Mit der Taste wird auch die Werteingabe gestartet. Drücken Sie
nach dem Ändern eines Werts die Taste [OK], um den neuen Wert
zu speichern.
7.1.8 Meldeleuchten (11 und 12)
Das Bedienfeld verfügt über eine grüne und eine rote Meldeleuchte.
Die grüne Meldeleuchte leuchtet, wenn die Anlage in Betrieb ist. Sie
blinkt, wenn die Anlage auf Stopp gestellt wurde.
Die rote Meldeleuchte leuchtet, wenn ein Alarm oder eine Warnung
vorliegt. Die entsprechende Störung kann mithilfe der Alarmliste
identifiziert werden.
7.1.9 Bildschirmhelligkeit (13)
Die Bildschirmhelligkeit kann mithilfe der folgenden Tasten
eingestellt werden:
1. Drücken Sie .
2. Passen Sie die Helligkeit mithilfe der Tasten [+] und [-] an.
7.1.10 Back light
If no button is touched for 15 minutes, the back light of the display
will be dimmed, and the first display in the menu "Status" will
appear.
Press any button to re-activate the back light.
92
wieder ausgeblendet.
gedrückt, wird der
gedrückt, wird der neue Wert
2
3
Status Settings Assist
Control mode
Const. pressure
4.90 bar
7
6
5

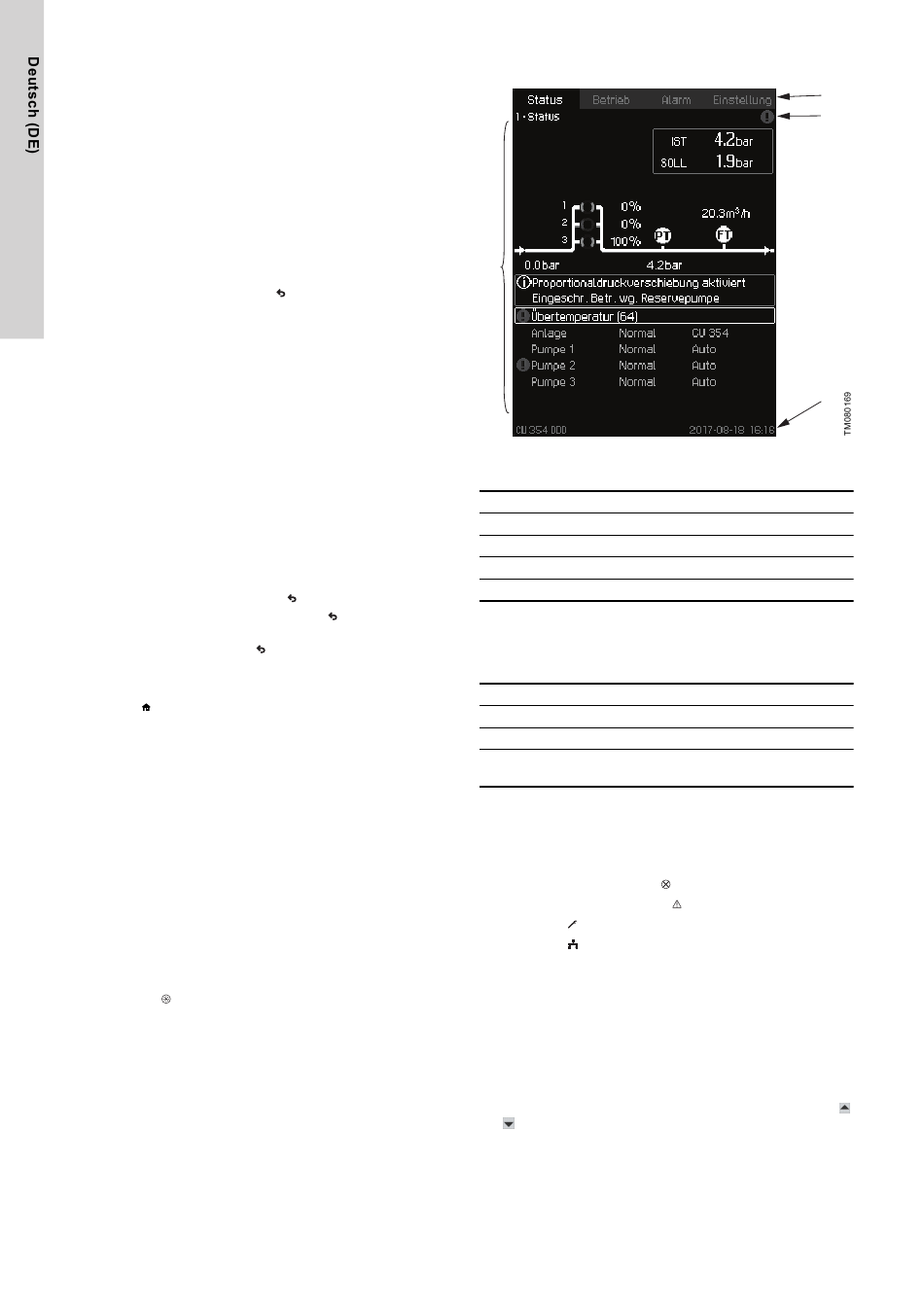

7.2 Display
D
Display
Pos.
Beschreibung
A
Menüzeile
B
Oberste Zeile
C
Unterste Zeile
D
Grafikteil
7.2.1 Menüzeile
Die Menüzeile (A) wird auf dem Bildschirm angezeigt.
Die Anzeige verfügt über vier Hauptmenüs:
Status
Anzeigen des Anlagenstatus
Betrieb
Ändern von Betriebsparametern, wie z. B. Sollwert
Alarm
Alarmspeicher für die Störungssuche
Ändern von Einstellungen (optional passwortge-
Einstellung
schützt)
7.2.2 Oberste Zeile
Die oberste Zeile (B) zeigt Folgendes an:
•
Nummer und Bezeichnung der Bildschirmseite (links)
•
das ausgewählte Menü (links)
•
bei einem Alarm das Symbol
•
bei einer Warnung das Symbol
•
das Symbol , fass die Grundsprache geändert wurde (rechts)
•
das Symbol
, wenn die Ethernet-Verbindung aktiv ist.
7.2.3 Grafikteil
Im Grafikteil der Bildschirmseite (D) können, je nachdem, wo Sie
sich in der Menüstruktur befinden, ein Status, eine Störmeldung
oder andere Parameter dargestellt werden.
Im Grafikteil können zudem die gesamte Anlage oder ein Teil davon
sowie verschiedene Einstellungen angezeigt werden.
7.2.4 Bildlaufleiste
Wenn nicht alle Elemente der Liste vollständig im Display angezeigt
werden könne, erscheint rechts ein Rollbalken mit den Symbolen
und
. Verwenden Sie zum Auf- und Abbewegen innerhalb der
Liste die Nach-oben- oder die Nach-unten-Taste.
7.2.5 Unterste Zeile
In der untersten Zeile (C) werden das Datum und die Uhrzeit
angezeigt.
A
B
C
(rechts)
(rechts)
