Produktbeschreibung

3.1

Besondere Eigenschaften des EFI-Gateways

8020181/1I8U/2023-01-13 | SICK
Irrtümer und Änderungen vorbehalten
3

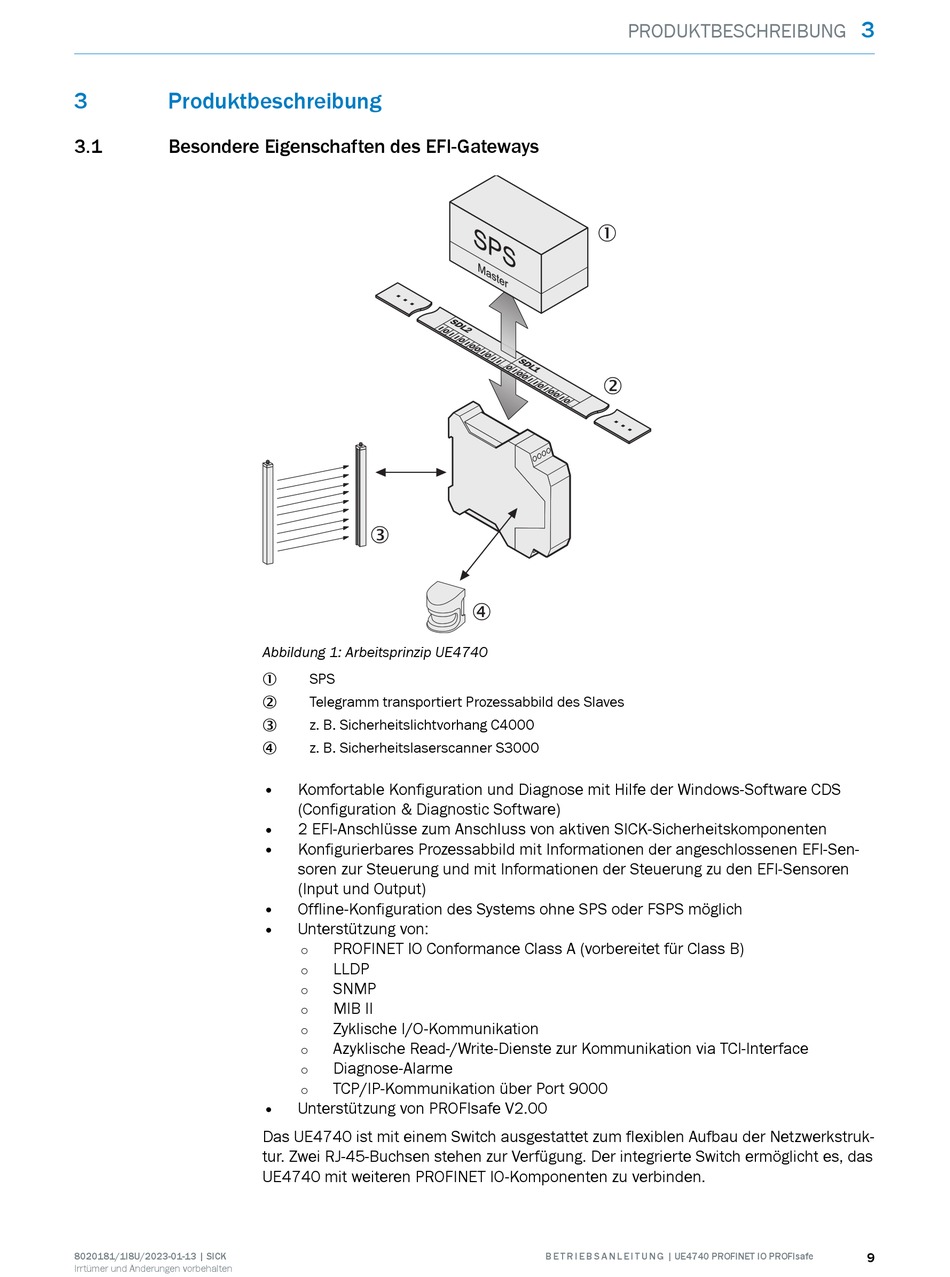

Abbildung 1: Arbeitsprinzip UE4740
SPS
1
Telegramm transportiert Prozessabbild des Slaves
2
z. B. Sicherheitslichtvorhang C4000
3
z. B. Sicherheitslaserscanner S3000
4
• Komfortable Konfiguration und Diagnose mit Hilfe der Windows-Software CDS
(Configuration & Diagnostic Software)
•
2 EFI-Anschlüsse zum Anschluss von aktiven SICK-Sicherheitskomponenten
•
Konfigurierbares Prozessabbild mit Informationen der angeschlossenen EFI-Sen‐
soren zur Steuerung und mit Informationen der Steuerung zu den EFI-Sensoren
(Input und Output)
• Offline-Konfiguration des Systems ohne SPS oder FSPS möglich
• Unterstützung von:
PROFINET IO Conformance Class A (vorbereitet für Class B)
°
LLDP
°
SNMP
°
MIB II
°
Zyklische I/O-Kommunikation
°
Azyklische Read-/Write-Dienste zur Kommunikation via TCI-Interface
°
Diagnose-Alarme
°
TCP/IP-Kommunikation über Port 9000
°
• Unterstützung von PROFIsafe V2.00
Das UE4740 ist mit einem Switch ausgestattet zum flexiblen Aufbau der Netzwerkstruk‐
tur. Zwei RJ-45-Buchsen stehen zur Verfügung. Der integrierte Switch ermöglicht es, das
UE4740 mit weiteren PROFINET IO-Komponenten zu verbinden.
