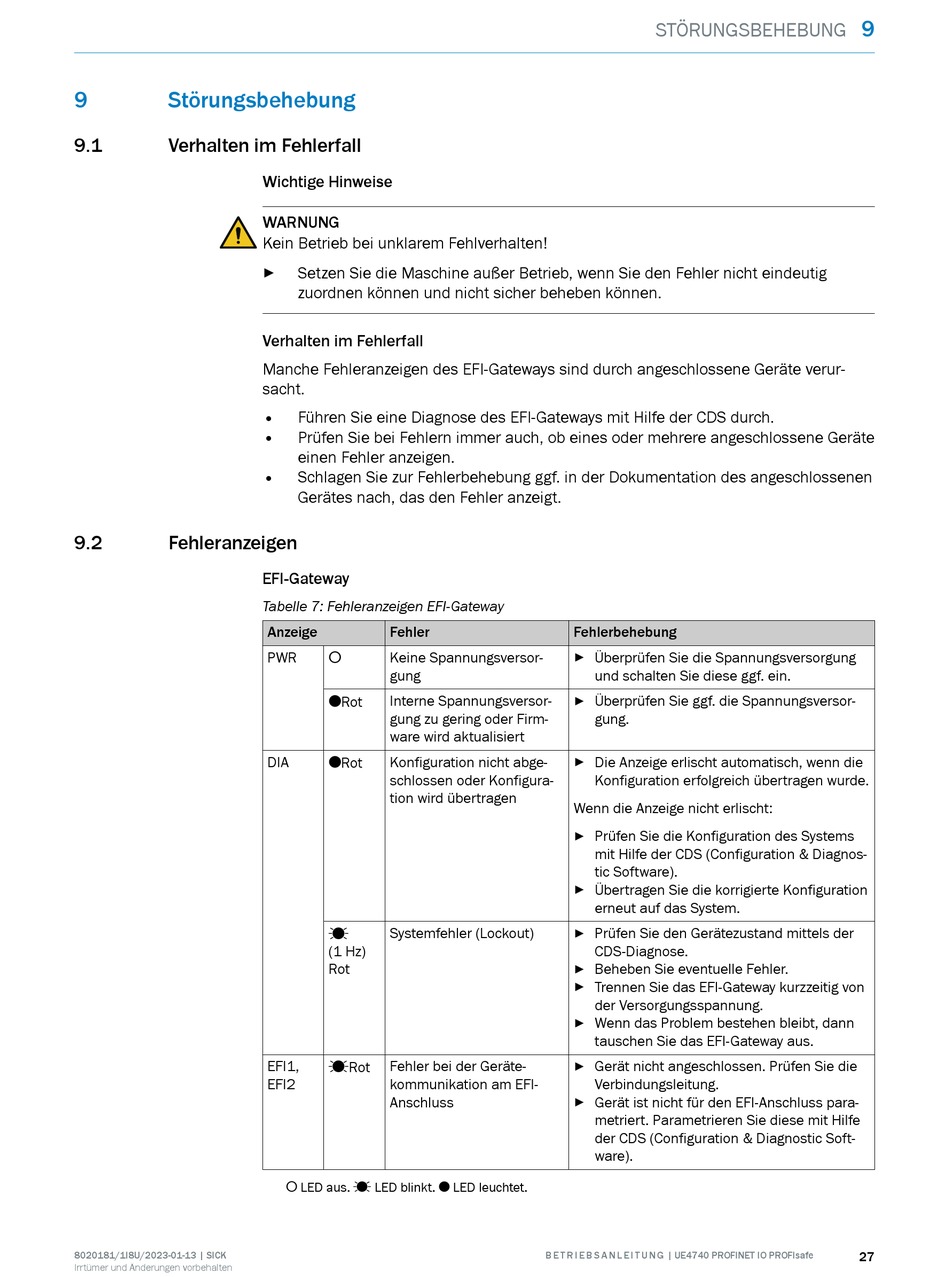

9 Störungsbehebung
9.1

Verhalten im Fehlerfall

9.2

Fehleranzeigen

8020181/1I8U/2023-01-13 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
WARNUNG
Kein Betrieb bei unklarem Fehlverhalten!
Setzen Sie die Maschine außer Betrieb, wenn Sie den Fehler nicht eindeutig
►
zuordnen können und nicht sicher beheben können.
Verhalten im Fehlerfall
Manche Fehleranzeigen des EFI-Gateways sind durch angeschlossene Geräte verur‐
sacht.
• Führen Sie eine Diagnose des EFI-Gateways mit Hilfe der CDS durch.
• Prüfen Sie bei Fehlern immer auch, ob eines oder mehrere angeschlossene Geräte
einen Fehler anzeigen.
•
Schlagen Sie zur Fehlerbehebung ggf. in der Dokumentation des angeschlossenen
Gerätes nach, das den Fehler anzeigt.
EFI-Gateway
Tabelle 7: Fehleranzeigen EFI-Gateway
Anzeige Fehler
PWR Keine Spannungsversor‐
o
gung
Interne Spannungsversor‐
ORot
gung zu gering oder Firm‐
ware wird aktualisiert
DIA Konfiguration nicht abge‐
ORot
schlossen oder Konfigura‐
tion wird übertragen
Systemfehler (Lockout)
Ö
(1 Hz)
Rot
EFI1, Fehler bei der Geräte‐
ÖRot
EFI2 kommunikation am EFI-
Anschluss
o LED aus. Ö LED blinkt. O LED leuchtet.
STÖRUNGSBEHEBUNG
Fehlerbehebung
Überprüfen Sie die Spannungsversorgung
►
und schalten Sie diese ggf. ein.
Überprüfen Sie ggf. die Spannungsversor‐
►
gung.
Die Anzeige erlischt automatisch, wenn die
►
Konfiguration erfolgreich übertragen wurde.
Wenn die Anzeige nicht erlischt:
Prüfen Sie die Konfiguration des Systems
►
mit Hilfe der CDS (Configuration & Diagnos‐
tic Software).
Übertragen Sie die korrigierte Konfiguration
►
erneut auf das System.
Prüfen Sie den Gerätezustand mittels der
►
CDS-Diagnose.
Beheben Sie eventuelle Fehler.
►
Trennen Sie das EFI-Gateway kurzzeitig von
►
der Versorgungsspannung.
Wenn das Problem bestehen bleibt, dann
►
tauschen Sie das EFI-Gateway aus.
Gerät nicht angeschlossen. Prüfen Sie die
►
Verbindungsleitung.
Gerät ist nicht für den EFI-Anschluss para‐
►
metriert. Parametrieren Sie diese mit Hilfe
der CDS (Configuration & Diagnostic Soft‐
ware).
