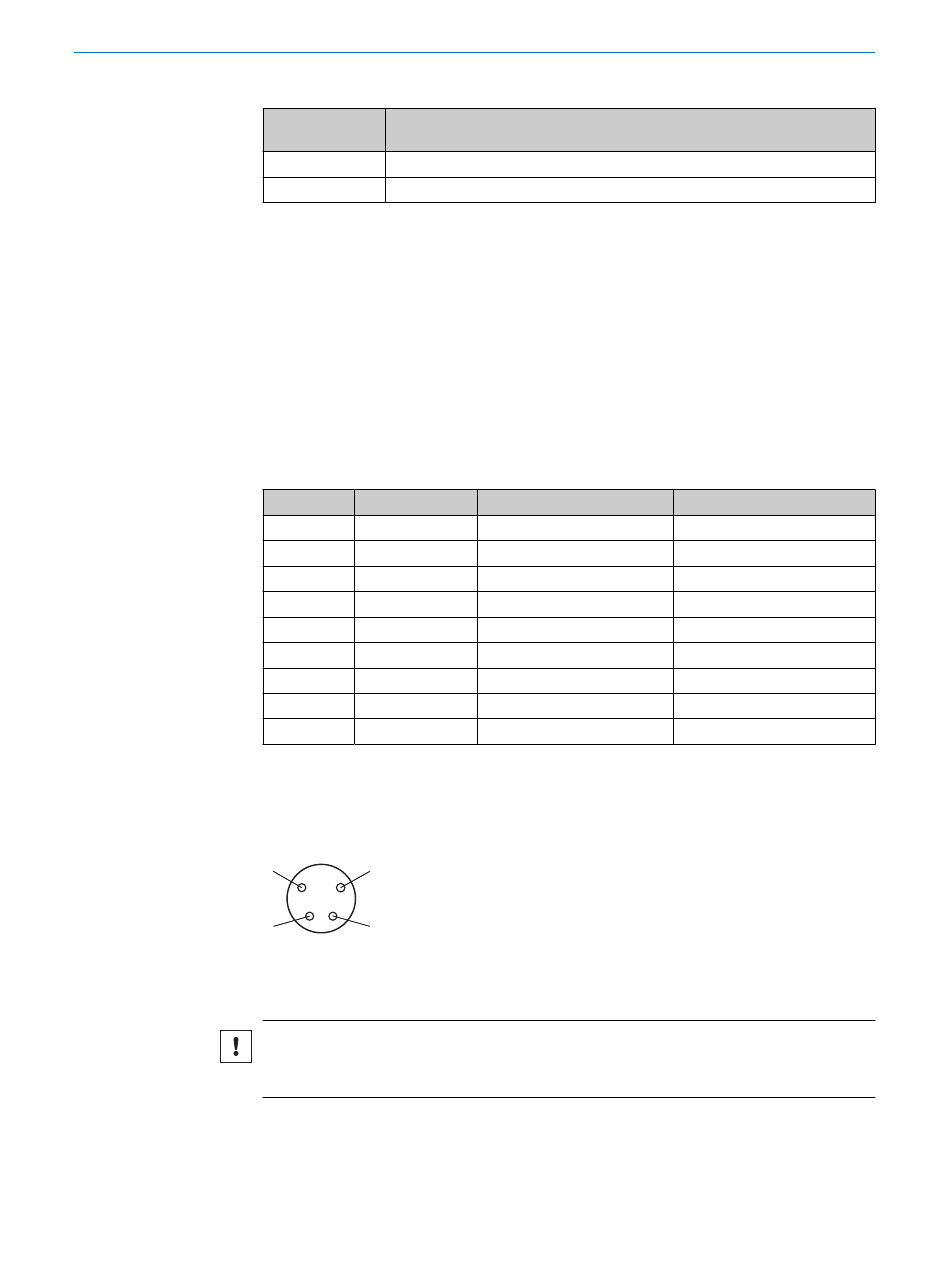

6
ELEKTRISCHE INSTALLATION
6.3

Ethernet-Anschluss (RJ45-Stecker)

6.4 Konfigurationsanschluss (M8 × 4)
18 B E T R I E B S A N L E I T U N G | UE4740 PROFINET IO PROFIsafe
Tabelle 3: Klemmen-Belegung des FX3-MPL1-Systemsteckers
Anschluss‐ Beschreibung
klemme
A1 24 V Spannungsversorgung
A2 GND der Spannungsversorgung
Überblick
Für den Anschluss an das Netzwerk müssen Sie RJ45-Stecker verwenden. Wird das
Netzwerk nicht zu einem weiteren Netzwerkteilnehmer weitergeleitet, dann genügt der
Anschluss eines RJ45-Steckers.
Das EFI-Gateway UE4740 PROFINET IO ist mit einem 3-Port-Layer-2-managed-Switch
mit Auto-MDI-X zur automatischen Erkennung von gekreuzten Ethernet-Kabeln ausge‐
stattet.
Ethernet-Anschluss (RJ45-Stecker)
Tabelle 4: Pin-Belegung Ethernet-Anschluss UE4740 (RJ-45-Stecker)
Pin Bezeichnung
1 TX+
2 TX–
3 RX+
4 –
5 –
6 RX–
7 –
8 –
Gehäuse FE
Überblick
Der Konfigurationsanschluss befindet sich an der Vorderseite des EFI-Gateways.
1 3
2 4
Abbildung 5: Pin-Belegung Konfigurationsanschluss (M8 × 4)
Wichtige Hinweise
WICHTIG
Entfernen Sie den Stecker stets wieder aus dem Konfigurationsanschluss, wenn Sie die
Konfiguration abgeschlossen haben!
PROFINET IO-Farbe
Gelb
Orange
Weiß
Nicht belegt
Nicht belegt
Blau
Nicht belegt
Nicht belegt
–
Beschreibung
Sendedaten +
Sendedaten –
Empfangsdaten +
–
–
Empfangsdaten –
–
–
Funktionserde
8020181/1I8U/2023-01-13 | SICK
Irrtümer und Änderungen vorbehalten
