PRODUKTBESCHREIBUNG
3.2

Anzeigeelemente

10 B E T R I E B S A N L E I T U N G | UE4740 PROFINET IO PROFIsafe
Ein UE4740-System besteht aus den folgenden Modulen:
• Einem Systemstecker FX3-MPL1
• Einem EFI-Gateway UE4740 PROFINET IO
Anzeigeelemente
Das EFI-Gateway besitzt mehrfarbige Betriebsanzeigen, je eine für den Feldbus bzw. die
Kommunikationsschnittstelle, die Diagnose und jeden EFI-Anschluss. Beachten Sie im
laufenden Betrieb die Anzeigen der angeschlossenen Geräte.

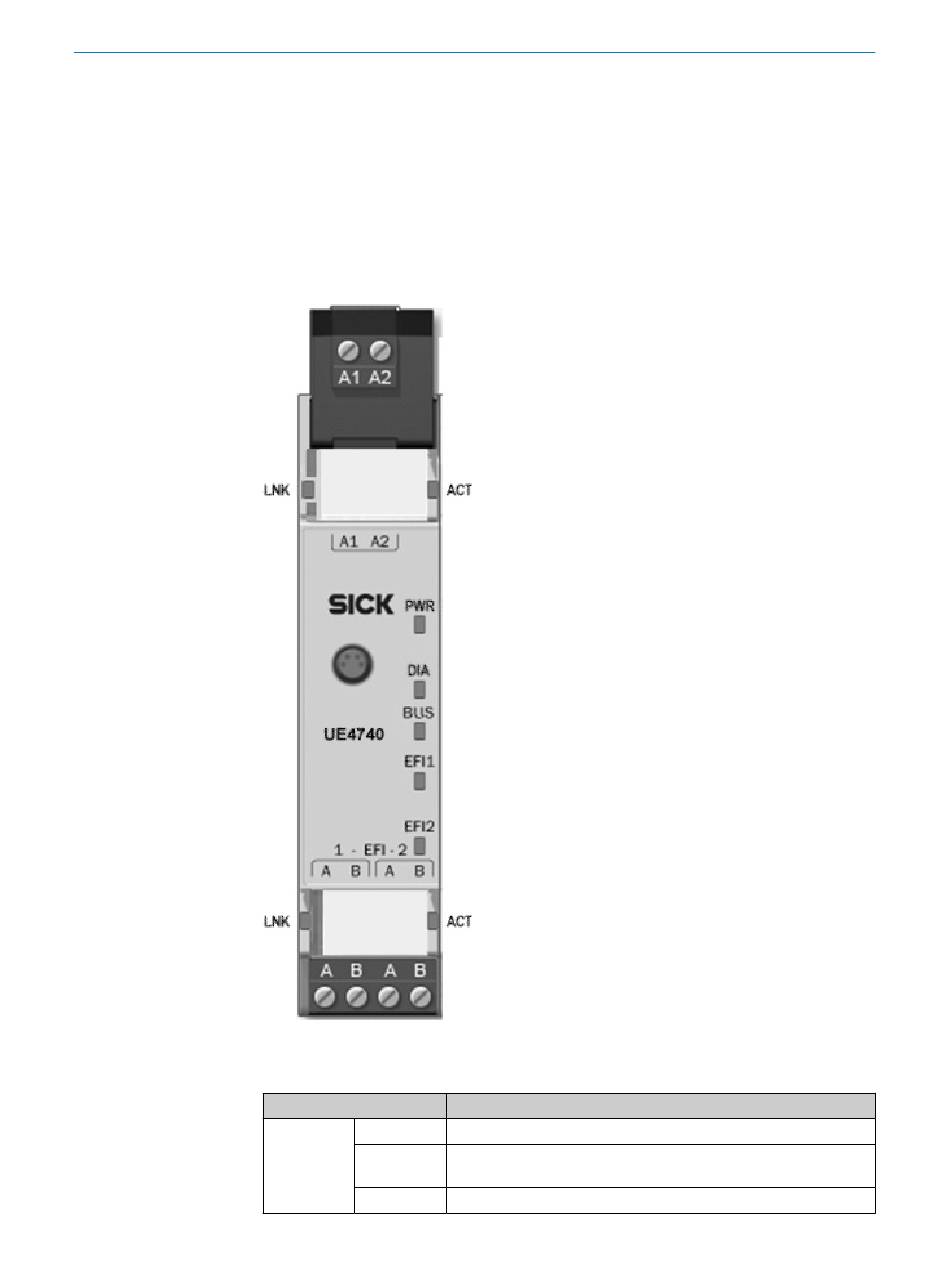

Abbildung 2: Anzeigeelemente
Tabelle 1: Anzeigeelemente
Anzeige
PWR
o
O Rot
O Grün
Bedeutung
Keine Versorgungsspannung
Interne Versorgungsspannung zu gering oder Firmware wird aktua‐
lisiert
Spannungsversorgung O.K.
