6.2 Versorgung und EFI-Anschlüsse
8020181/1I8U/2023-01-13 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Das EFI-Gateway UE4740 wird ausschließlich über den Systemstecker FX3MPL1
elektrisch versorgt. Es verfügt über eine Schraubsteckklemme mit vier Pins. Die EFI-
Anschlüsse sind zum Anschluss von SICK-Sicherheitskomponenten vorgesehen.
Klemmen-Belegung des EFI-Gateways UE4740
1
2
3

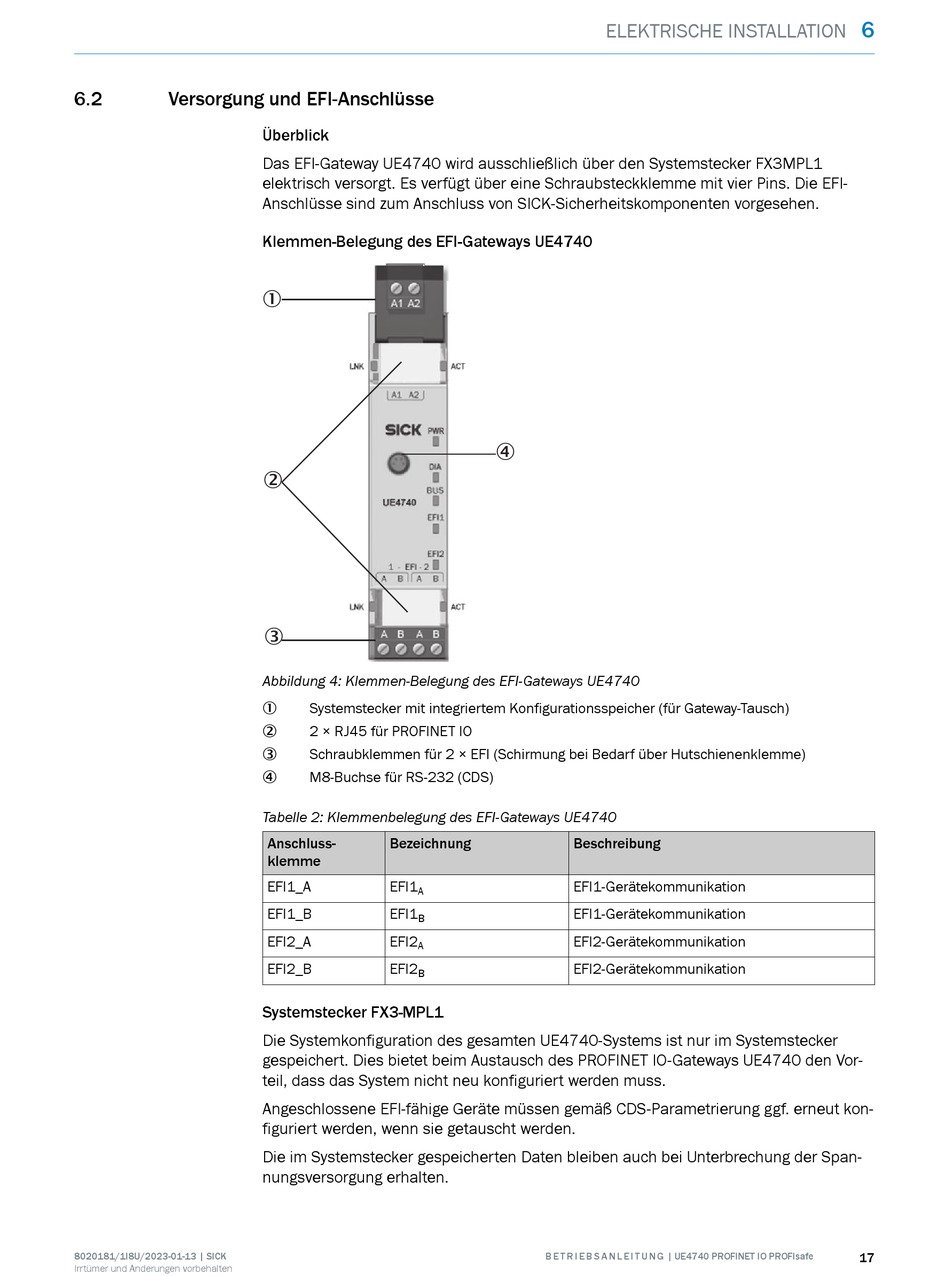

Abbildung 4: Klemmen-Belegung des EFI-Gateways UE4740
Systemstecker mit integriertem Konfigurationsspeicher (für Gateway-Tausch)
1
2 × RJ45 für PROFINET IO
2
Schraubklemmen für 2 × EFI (Schirmung bei Bedarf über Hutschienenklemme)
3
M8-Buchse für RS-232 (CDS)
4
Tabelle 2: Klemmenbelegung des EFI-Gateways UE4740
Anschluss‐ Bezeichnung
klemme
EFI1_A EFI1
A
EFI1_B EFI1
B
EFI2_A EFI2
A
EFI2_B EFI2
B
Systemstecker FX3-MPL1
Die Systemkonfiguration des gesamten UE4740-Systems ist nur im Systemstecker
gespeichert. Dies bietet beim Austausch des PROFINET IO-Gateways UE4740 den Vor‐
teil, dass das System nicht neu konfiguriert werden muss.
Angeschlossene EFI-fähige Geräte müssen gemäß CDS-Parametrierung ggf. erneut kon‐
figuriert werden, wenn sie getauscht werden.
Die im Systemstecker gespeicherten Daten bleiben auch bei Unterbrechung der Span‐
nungsversorgung erhalten.
