PRODUKTBESCHREIBUNG

3
Produktbeschreibung
3.1
Produktbeschreibung
3.2

Betriebs- und Statusanzeigen

6
B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG200
Der IO-Link-Master SIG200 ist ein intelligentes Gateway zur Verbindung von IO-Link-
Geräten sowie Eingangs- und/oder Ausgangssignalen zur Signalintegration über PROFI‐
NET in eine SPS oder über die REST-API in ein Netzwerk. Es ist für den Einsatz in
Industrieumgebungen vorgesehen, die eine Schutzart bis IP67 erfordern. Es gibt vier
IO-Link-Kanäle, die jeweils an einer eigenen M12-Dose der Anschlussart A angelegt
sind.
Darüber hinaus verfügt das SIG200 über eine leistungsstarke Benutzeroberfläche,
auf die entweder über USB mithilfe der Software SOPAS ET von SICK oder über Ether‐
net und einen beliebigen Web-Browser zugegriffen werden kann. Mit dem integrierten
IODD-Interpreter können das SIG200 und die angeschlossenen IO-Link-Geräte mithilfe
der IODD-Datei(en) parametriert werden. Die Benutzeroberfläche verfügt zudem über
einen Logikeditor, mit dem anhand der bereitgestellten Informationen Sensor-/Aktor‐
systeme parametriert werden können.
ß
POWER
CONFIG
POWER
SF
BF
9
SIG200
S1
/DO
DI
8
/DO
S2
DI
/DO
S3
DI
/DO
S4
DI
LINK
P2
ACT2
LINK
P1
ACT1

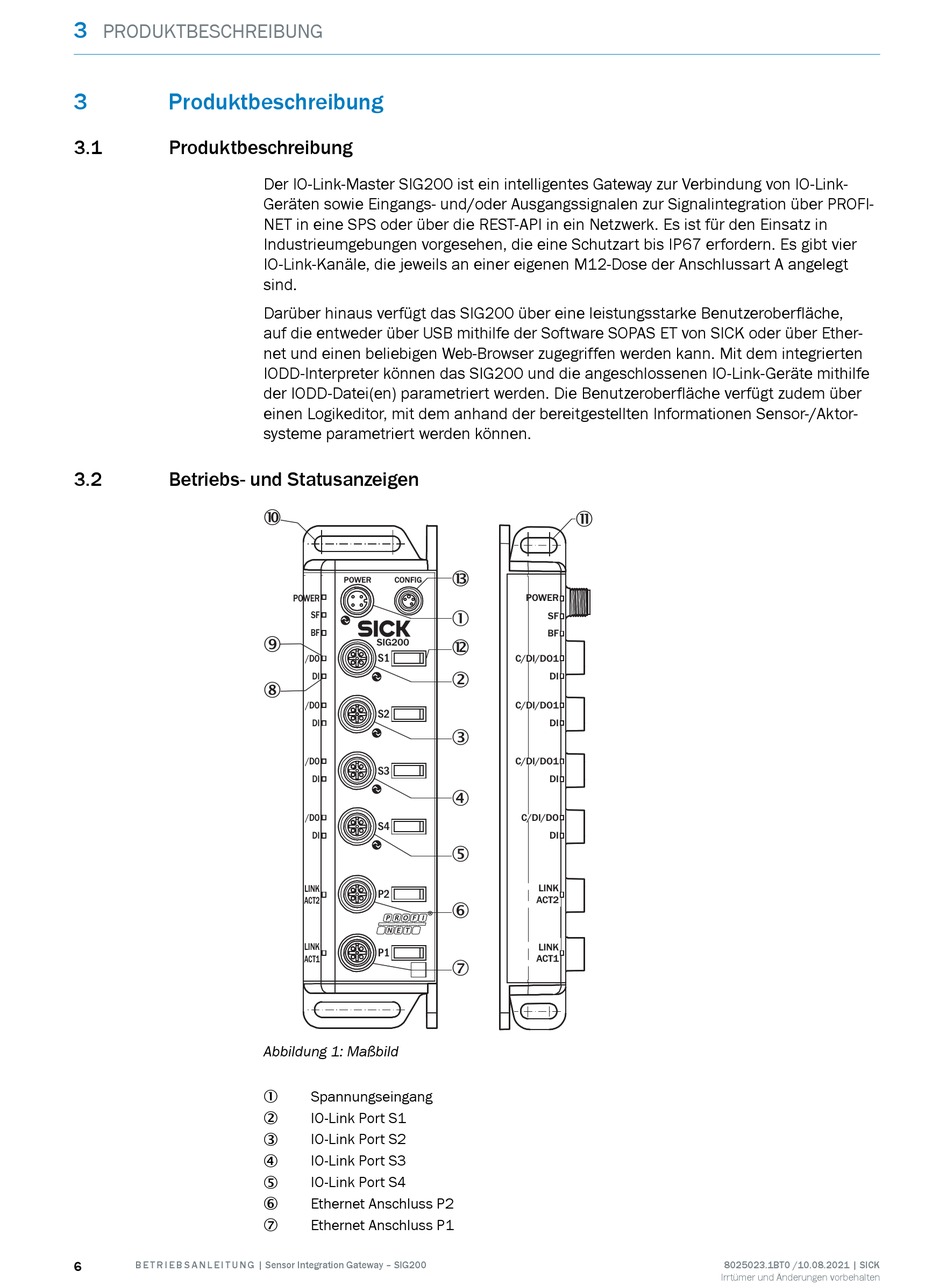

Abbildung 1: Maßbild
Spannungseingang
1
IO-Link Port S1
2
IO-Link Port S2
3
IO-Link Port S3
4
IO-Link Port S4
5
Ethernet Anschluss P2
6
Ethernet Anschluss P1
7
à
â
POWER
1
SF
BF
á
C/DI/DO1
2
DI
C/DI/DO1
DI
3
C/DI/DO1
DI
4
C/DI/DO
DI
5
LINK
ACT2
6
LINK
ACT1
7
8025023.1BT0 /10.08.2021 | SICK
Irrtümer und Änderungen vorbehalten
