6.4
Übersicht Anschlüsse
6.5
Pinbelegung der Anschlüsse
6.5.1
POWER
8026125//2020-10-15 | SICK
Irrtümer und Änderungen vorbehalten
1
2
3
4

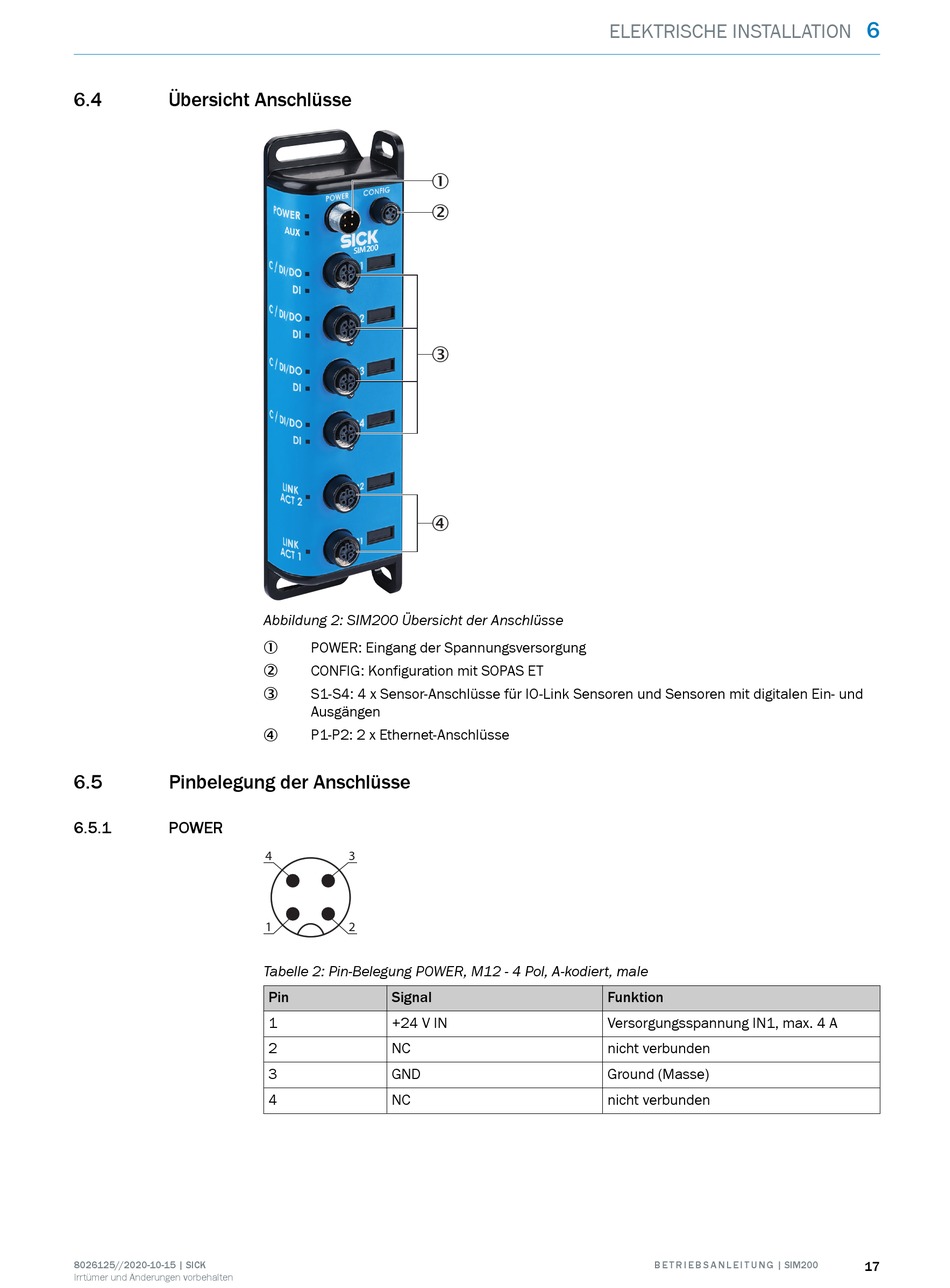

Abbildung 2: SIM200 Übersicht der Anschlüsse
POWER: Eingang der Spannungsversorgung
1
CONFIG: Konfiguration mit SOPAS ET
2
S1-S4: 4 x Sensor-Anschlüsse für IO-Link Sensoren und Sensoren mit digitalen Ein- und
3
Ausgängen
P1-P2: 2 x Ethernet-Anschlüsse
4
4
3
1
2
Tabelle 2: Pin-Belegung POWER, M12 - 4 Pol, A-kodiert, male
Pin
Signal
1
+24 V IN
2
NC
3
GND
4
NC
ELEKTRISCHE INSTALLATION
Funktion
Versorgungsspannung IN1, max. 4 A
nicht verbunden
Ground (Masse)
nicht verbunden
B E T R I E B S A N L E I T U N G | SIM200
6
17
