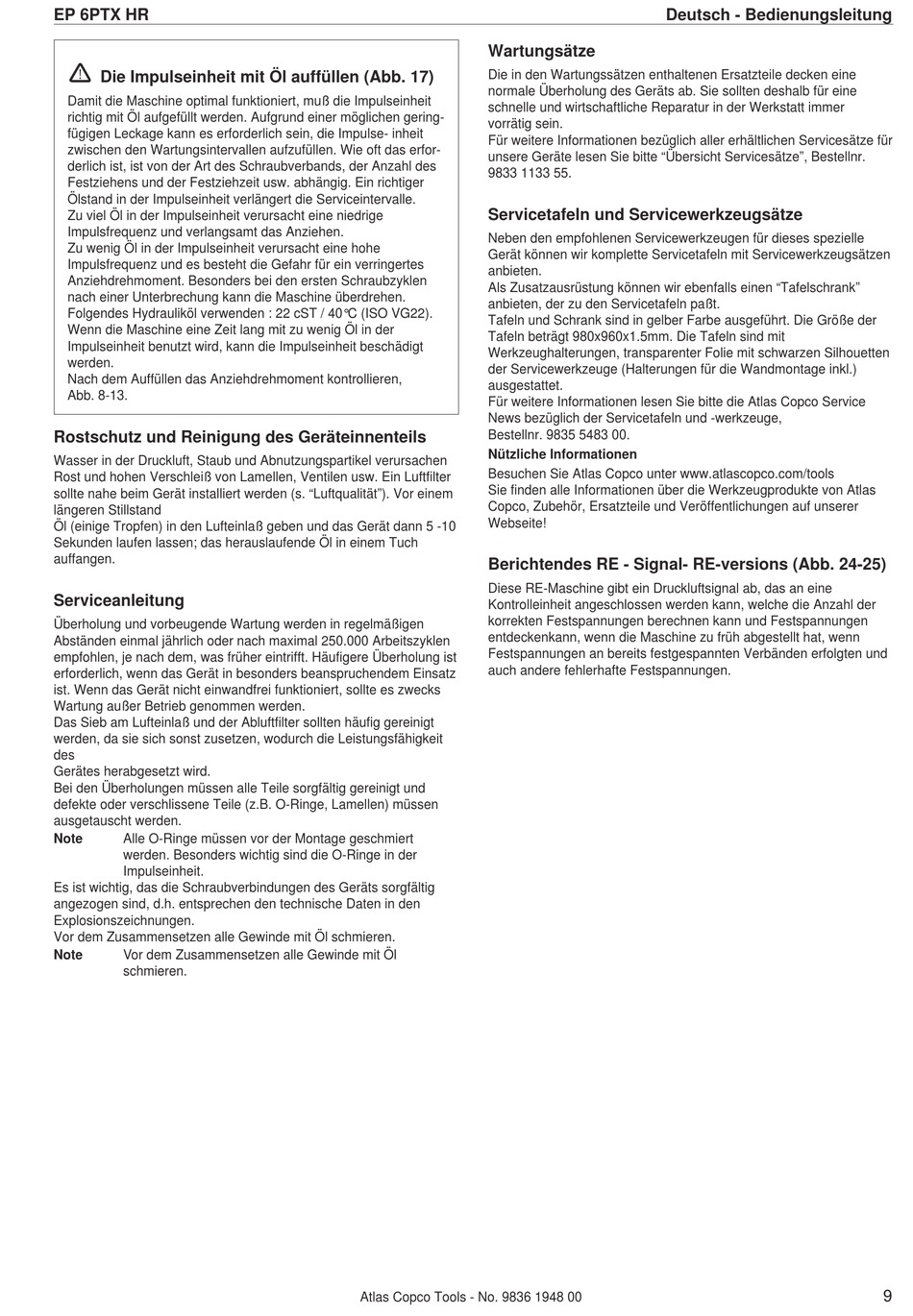

EP 6PTX HR
!
Die Impulseinheit mit Öl auffüllen (Abb. 17)
Damit die Maschine optimal funktioniert, muß die Impulseinheit
richtig mit Öl aufgefüllt werden. Aufgrund einer möglichen gering-
fügigen Leckage kann es erforderlich sein, die Impulse- inheit
zwischen den Wartungsintervallen aufzufüllen. Wie oft das erfor-
derlich ist, ist von der Art des Schraubverbands, der Anzahl des
Festziehens und der Festziehzeit usw. abhängig. Ein richtiger
Ölstand in der Impulseinheit verlängert die Serviceintervalle.
Zu viel Öl in der Impulseinheit verursacht eine niedrige
Impulsfrequenz und verlangsamt das Anziehen.
Zu wenig Öl in der Impulseinheit verursacht eine hohe
Impulsfrequenz und es besteht die Gefahr für ein verringertes
Anziehdrehmoment. Besonders bei den ersten Schraubzyklen
nach einer Unterbrechung kann die Maschine überdrehen.
Folgendes Hydrauliköl verwenden : 22 cST / 40°C (ISO VG22).
Wenn die Maschine eine Zeit lang mit zu wenig Öl in der
Impulseinheit benutzt wird, kann die Impulseinheit beschädigt
werden.
Nach dem Auffüllen das Anziehdrehmoment kontrollieren,
Abb. 8-13.
Rostschutz und Reinigung des Geräteinnenteils
Wasser in der Druckluft, Staub und Abnutzungspartikel verursachen
Rost und hohen Verschleiß von Lamellen, Ventilen usw. Ein Luftfilter
sollte nahe beim Gerät installiert werden (s. "Luftqualität"). Vor einem
längeren Stillstand
Öl (einige Tropfen) in den Lufteinlaß geben und das Gerät dann 5 -10
Sekunden laufen lassen; das herauslaufende Öl in einem Tuch
auffangen.
Serviceanleitung
Überholung und vorbeugende Wartung werden in regelmäßigen
Abständen einmal jährlich oder nach maximal 250.000 Arbeitszyklen
empfohlen, je nach dem, was früher eintrifft. Häufigere Überholung ist
erforderlich, wenn das Gerät in besonders beanspruchendem Einsatz
ist. Wenn das Gerät nicht einwandfrei funktioniert, sollte es zwecks
Wartung außer Betrieb genommen werden.
Das Sieb am Lufteinlaß und der Abluftfilter sollten häufig gereinigt
werden, da sie sich sonst zusetzen, wodurch die Leistungsfähigkeit
des
Gerätes herabgesetzt wird.
Bei den Überholungen müssen alle Teile sorgfältig gereinigt und
defekte oder verschlissene Teile (z.B. O-Ringe, Lamellen) müssen
ausgetauscht werden.
Note Alle O-Ringe müssen vor der Montage geschmiert
werden. Besonders wichtig sind die O-Ringe in der
Impulseinheit.
Es ist wichtig, das die Schraubverbindungen des Geräts sorgfältig
angezogen sind, d.h. entsprechen den technische Daten in den
Explosionszeichnungen.
Vor dem Zusammensetzen alle Gewinde mit Öl schmieren.
Note Vor dem Zusammensetzen alle Gewinde mit Öl
schmieren.
Wartungsätze
Die in den Wartungssätzen enthaltenen Ersatzteile decken eine
normale Überholung des Geräts ab. Sie sollten deshalb für eine
schnelle und wirtschaftliche Reparatur in der Werkstatt immer
vorrätig sein.
Für weitere Informationen bezüglich aller erhältlichen Servicesätze für
unsere Geräte lesen Sie bitte "Übersicht Servicesätze", Bestellnr.
9833 1133 55.
Servicetafeln und Servicewerkzeugsätze
Neben den empfohlenen Servicewerkzeugen für dieses spezielle
Gerät können wir komplette Servicetafeln mit Servicewerkzeugsätzen
anbieten.
Als Zusatzausrüstung können wir ebenfalls einen "Tafelschrank"
anbieten, der zu den Servicetafeln paßt.
Tafeln und Schrank sind in gelber Farbe ausgeführt. Die Größe der
Tafeln beträgt 980x960x1.5mm. Die Tafeln sind mit
Werkzeughalterungen, transparenter Folie mit schwarzen Silhouetten
der Servicewerkzeuge (Halterungen für die Wandmontage inkl.)
ausgestattet.
Für weitere Informationen lesen Sie bitte die Atlas Copco Service
News bezüglich der Servicetafeln und -werkzeuge,
Bestellnr. 9835 5483 00.
Nützliche Informationen
Besuchen Sie Atlas Copco unter www.atlascopco.com/tools
Sie finden alle Informationen über die Werkzeugprodukte von Atlas
Copco, Zubehör, Ersatzteile und Veröffentlichungen auf unserer
Webseite!
Berichtendes RE - Signal- RE-versions (Abb. 24-25)
Diese RE-Maschine gibt ein Druckluftsignal ab, das an eine
Kontrolleinheit angeschlossen werden kann, welche die Anzahl der
korrekten Festspannungen berechnen kann und Festspannungen
entdeckenkann, wenn die Maschine zu früh abgestellt hat, wenn
Festspannungen an bereits festgespannten Verbänden erfolgten und
auch andere fehlerhafte Festspannungen.
Atlas Copco Tools - No. 9836 1948 00
Deutsch - Bedienungsleitung
9
