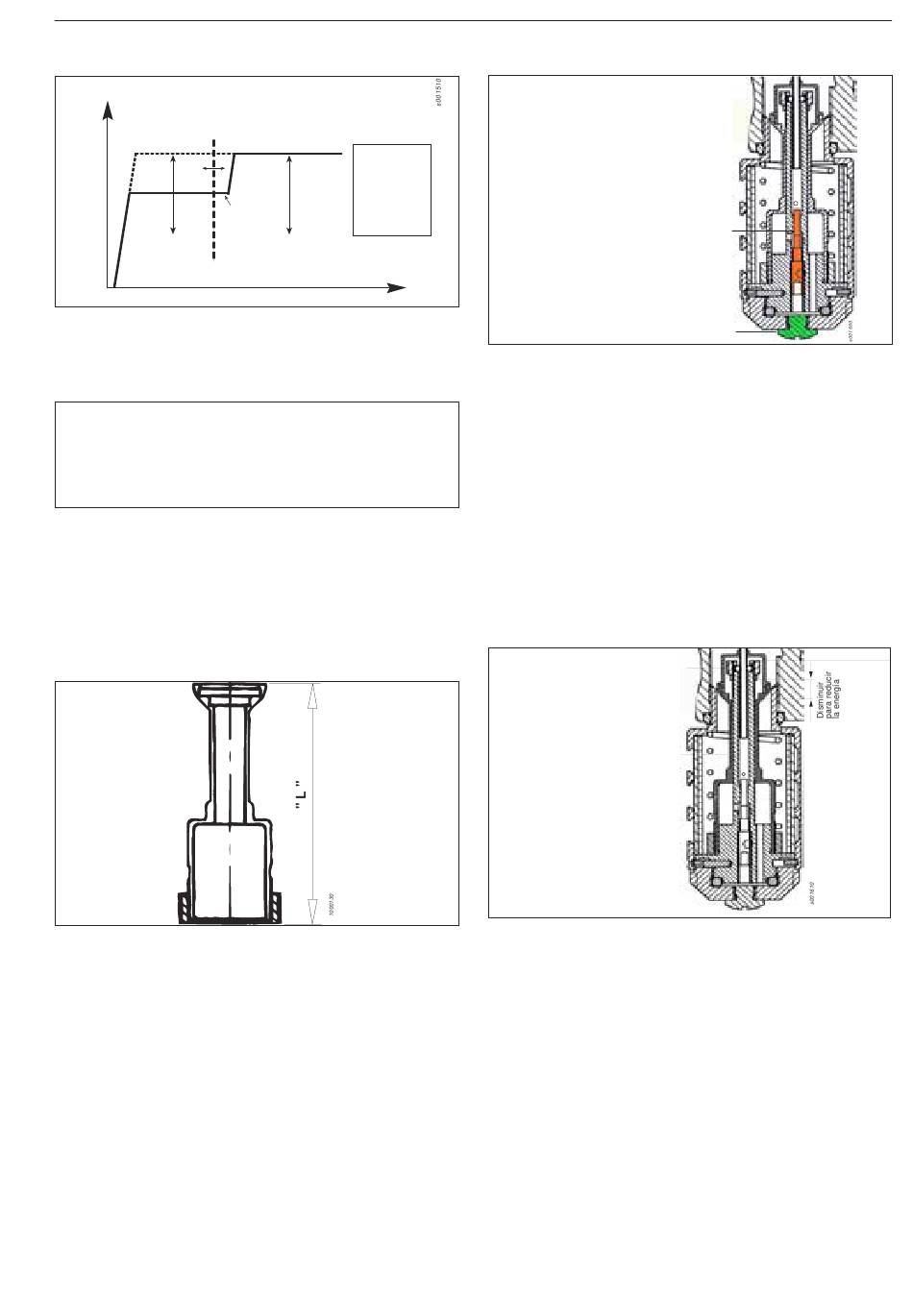

Fig. 9 Consideraciones generales de AutoTrim
velocidad/
energìa
Emisión de
pulsaciones de
velocidad en
vacío
100% ..............................................................................................................................
1
2
...............................................................................................................................
70%
A
1-2 pulsaciones
.....................................................................................................................................
~50%
La válvula AutoTrim proporciona una velocidad reducida durante la
parada. Después de que una junta reciba 1-2 pulsaciones, el resto
del apriete cambia automáticamente a la velocidad/energía máxima.
Nota
En la mayor parte de los casos los ajustes de fábrica proporcionan
el mejor rendimiento.
La válvula Auto Trim sólo deben ajustarla operarios
experimentados.
Ajustes posibles:
Velocidad en vacío (ajustada en fábrica aproximadamente al 70%
de la velocidad máxima). Punto de permutación desde energía
reducida a energía máxima (ajustado en fábrica a 1-2 pulsaciones)
para aplicaciones estándar, no identificables. Energía durante la
emisión de pulsaciones (ajustada en fábrica a energía máxima).
Fig. 10 Ajuste de velocidad en vacío
En juntas muy duras (<30°) en niveles de par pequeños, puede que
sea necesaria una reducción de velocidad mayor. La velocidad se
puede reducir menos o no reducirse cuando la herramienta se utiliza
solamente en juntas blandas.
El ajuste de fábrica 'L' depende del tamaño de la herramienta:
Aumentar 'L' para velocidad en vacío aumentada
Reducir 'L' para velocidad en vacío reducida
Ajuste de fábrica de 'L' (±0.1) mm= 39.2 mm on 6 PTX
Pulsaciones
Ajustes de
A = Velocidad
B
en vacìo
C
B = Punto de
3
permutacìon
C = Energìa de
emisión de
pulsaciones
Alternativas de punto de permutación:
1 - cambio directo
2 - cambio después 1-2 pulsaciones
3 - sin cambio
Atlas Copco Tools - No. 9836 1948 00
Fig. 11 Ajuste del punto de permutación
• Quitar tapón (1)
• Ajustar válvula (2) (con llave
Allen de 1,5 mm)
• Poner tapón (1) (sin tapón la
válvula AT-no permutará)
Si la válvula está demasiado
cerrada, la válvula Auto Trim
no permutará a la posición
abierta cuando comience la
emisión de pulsaciones.
Si la válvula está demasiado
abierta, la válvula AT se abrirá
directamente a la máxima
Tiempo
velocidad y energía
Objetivo La herramienta debe permutarse desde energía reducida
hasta energía máxima después de 1-2 pulsaciones.
La válvula AT se ajusta en fábrica para que funcione
correctamente a una presión de entre 4-7 bares.
La rotación a la derecha (+) retarda el punto de permutación (cierra la
válvula cónica) y al revés.
Desde la posición de cierre completo (+), el funcionamiento normal
es con la válvula cónica abierta (–) entre 6 y 8 vueltas, en función del
tamaño de la herramienta.
Nota El tapón debe estar en su sitio, si no es así, la válvula AT
no permutará.
Si la herramienta se utiliza para aplicaciones identificables, la válvula
cónica debe abrirse más (–) para compensar el volumen de aire en la
manguera de señal.
Fig. 12 Ajuste de potência de pulso
• A fábrica configura para
potência completa
(Porca, parte de plástico
preto (1), fluxo com a
extremidade do eixo (2)).
• Gire no sentido horário
para reduzir potência.
A válvula de AA é configurada de fábrica para potência completa. A
potência do pulso pode ser reduzida para baixo ou médio níveis de
torque em juntas duras ou meio duras para melhorar a precisão
(mais pulsos antes de desligar).
