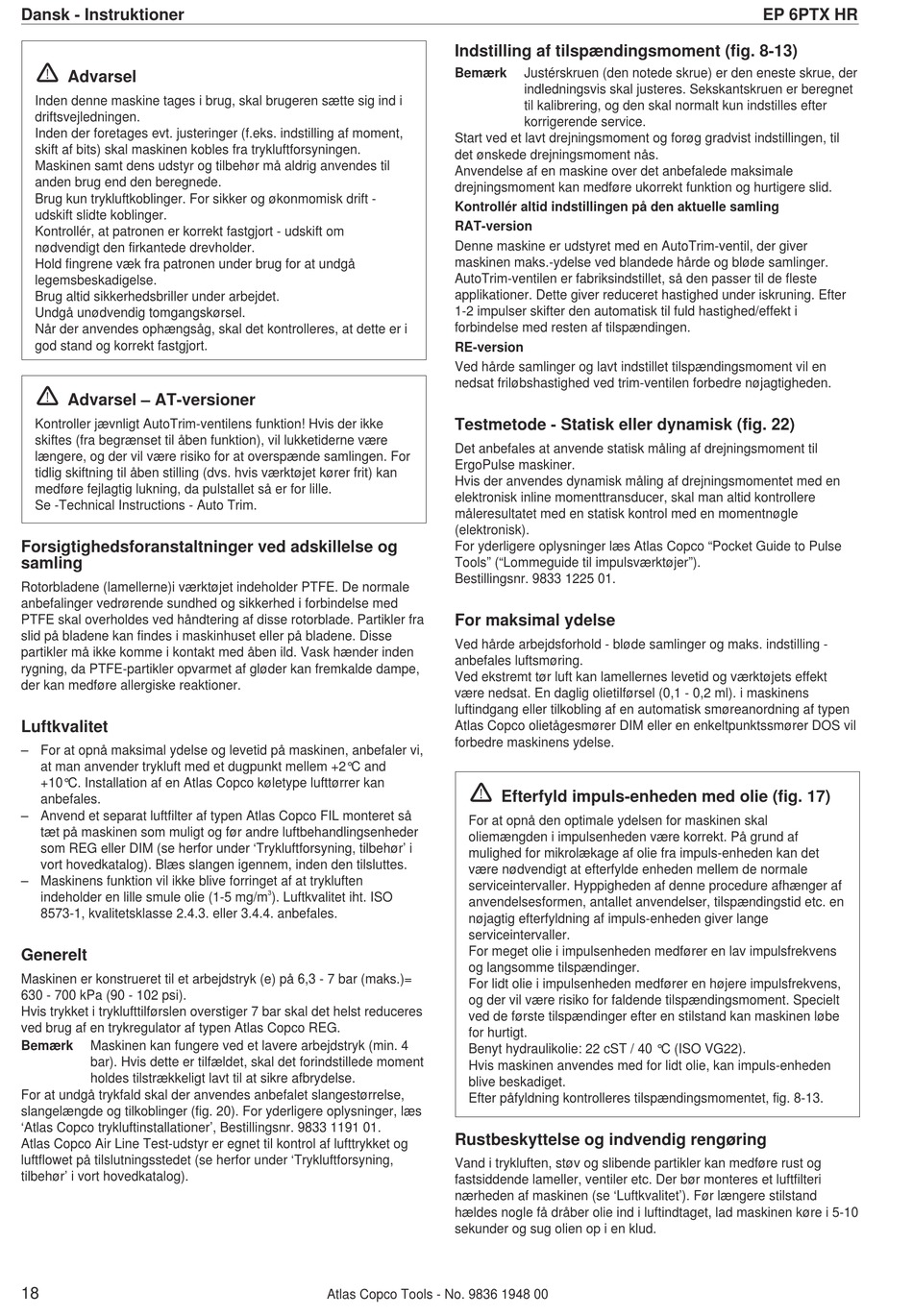

Dansk - Instruktioner
!
Advarsel
Inden denne maskine tages i brug, skal brugeren sætte sig ind i
driftsvejledningen.
Inden der foretages evt. justeringer (f.eks. indstilling af moment,
skift af bits) skal maskinen kobles fra trykluftforsyningen.
Maskinen samt dens udstyr og tilbehør må aldrig anvendes til
anden brug end den beregnede.
Brug kun trykluftkoblinger. For sikker og økonmomisk drift -
udskift slidte koblinger.
Kontrollér, at patronen er korrekt fastgjort - udskift om
nødvendigt den firkantede drevholder.
Hold fingrene væk fra patronen under brug for at undgå
legemsbeskadigelse.
Brug altid sikkerhedsbriller under arbejdet.
Undgå unødvendig tomgangskørsel.
Når der anvendes ophængsåg, skal det kontrolleres, at dette er i
god stand og korrekt fastgjort.
!
Advarsel – AT-versioner
Kontroller jævnligt AutoTrim-ventilens funktion! Hvis der ikke
skiftes (fra begrænset til åben funktion), vil lukketiderne være
længere, og der vil være risiko for at overspænde samlingen. For
tidlig skiftning til åben stilling (dvs. hvis værktøjet kører frit) kan
medføre fejlagtig lukning, da pulstallet så er for lille.
Se -Technical Instructions - Auto Trim.
Forsigtighedsforanstaltninger ved adskillelse og
samling
Rotorbladene (lamellerne)i værktøjet indeholder PTFE. De normale
anbefalinger vedrørende sundhed og sikkerhed i forbindelse med
PTFE skal overholdes ved håndtering af disse rotorblade. Partikler fra
slid på bladene kan findes i maskinhuset eller på bladene. Disse
partikler må ikke komme i kontakt med åben ild. Vask hænder inden
rygning, da PTFE-partikler opvarmet af gløder kan fremkalde dampe,
der kan medføre allergiske reaktioner.
Luftkvalitet
– For at opnå maksimal ydelse og levetid på maskinen, anbefaler vi,
at man anvender trykluft med et dugpunkt mellem +2°C and
+10°C. Installation af en Atlas Copco køletype lufttørrer kan
anbefales.
– Anvend et separat luftfilter af typen Atlas Copco FIL monteret så
tæt på maskinen som muligt og før andre luftbehandlingsenheder
som REG eller DIM (se herfor under 'Trykluftforsyning, tilbehør' i
vort hovedkatalog). Blæs slangen igennem, inden den tilsluttes.
– Maskinens funktion vil ikke blive forringet af at trykluften
indeholder en lille smule olie (1-5 mg/m
8573-1, kvalitetsklasse 2.4.3. eller 3.4.4. anbefales.
Generelt
Maskinen er konstrueret til et arbejdstryk (e) på 6,3 - 7 bar (maks.)=
630 - 700 kPa (90 - 102 psi).
Hvis trykket i tryklufttilførslen overstiger 7 bar skal det helst reduceres
ved brug af en trykregulator af typen Atlas Copco REG.
Bemærk Maskinen kan fungere ved et lavere arbejdstryk (min. 4
bar). Hvis dette er tilfældet, skal det forindstillede moment
holdes tilstrækkeligt lavt til at sikre afbrydelse.
For at undgå trykfald skal der anvendes anbefalet slangestørrelse,
slangelængde og tilkoblinger (fig. 20). For yderligere oplysninger, læs
'Atlas Copco trykluftinstallationer', Bestillingsnr. 9833 1191 01.
Atlas Copco Air Line Test-udstyr er egnet til kontrol af lufttrykket og
luftflowet på tilslutningsstedet (se herfor under 'Trykluftforsyning,
tilbehør' i vort hovedkatalog).
18
3
). Luftkvalitet iht. ISO
Atlas Copco Tools - No. 9836 1948 00
Indstilling af tilspændingsmoment (fig. 8-13)
Bemærk Justérskruen (den notede skrue) er den eneste skrue, der
indledningsvis skal justeres. Sekskantskruen er beregnet
til kalibrering, og den skal normalt kun indstilles efter
korrigerende service.
Start ved et lavt drejningsmoment og forøg gradvist indstillingen, til
det ønskede drejningsmoment nås.
Anvendelse af en maskine over det anbefalede maksimale
drejningsmoment kan medføre ukorrekt funktion og hurtigere slid.
Kontrollér altid indstillingen på den aktuelle samling
RAT-version
Denne maskine er udstyret med en AutoTrim-ventil, der giver
maskinen maks.-ydelse ved blandede hårde og bløde samlinger.
AutoTrim-ventilen er fabriksindstillet, så den passer til de fleste
applikationer. Dette giver reduceret hastighed under iskruning. Efter
1-2 impulser skifter den automatisk til fuld hastighed/effekt i
forbindelse med resten af tilspændingen.
RE-version
Ved hårde samlinger og lavt indstillet tilspændingsmoment vil en
nedsat friløbshastighed ved trim-ventilen forbedre nøjagtigheden.
Testmetode - Statisk eller dynamisk (fig. 22)
Det anbefales at anvende statisk måling af drejningsmoment til
ErgoPulse maskiner.
Hvis der anvendes dynamisk måling af drejningsmomentet med en
elektronisk inline momenttransducer, skal man altid kontrollere
måleresultatet med en statisk kontrol med en momentnøgle
(elektronisk).
For yderligere oplysninger læs Atlas Copco "Pocket Guide to Pulse
Tools" ("Lommeguide til impulsværktøjer").
Bestillingsnr. 9833 1225 01.
For maksimal ydelse
Ved hårde arbejdsforhold - bløde samlinger og maks. indstilling -
anbefales luftsmøring.
Ved ekstremt tør luft kan lamellernes levetid og værktøjets effekt
være nedsat. En daglig olietilførsel (0,1 - 0,2 ml). i maskinens
luftindgang eller tilkobling af en automatisk smøreanordning af typen
Atlas Copco olietågesmører DIM eller en enkeltpunktssmører DOS vil
forbedre maskinens ydelse.
!
Efterfyld impuls-enheden med olie (fig. 17)
For at opnå den optimale ydelsen for maskinen skal
oliemængden i impulsenheden være korrekt. På grund af
mulighed for mikrolækage af olie fra impuls-enheden kan det
være nødvendigt at efterfylde enheden mellem de normale
serviceintervaller. Hyppigheden af denne procedure afhænger af
anvendelsesformen, antallet anvendelser, tilspændingstid etc. en
nøjagtig efterfyldning af impuls-enheden giver lange
serviceintervaller.
For meget olie i impulsenheden medfører en lav impulsfrekvens
og langsomme tilspændinger.
For lidt olie i impulsenheden medfører en højere impulsfrekvens,
og der vil være risiko for faldende tilspændingsmoment. Specielt
ved de første tilspændinger efter en stilstand kan maskinen løbe
for hurtigt.
Benyt hydraulikolie: 22 cST / 40 °C (ISO VG22).
Hvis maskinen anvendes med for lidt olie, kan impuls-enheden
blive beskadiget.
Efter påfyldning kontrolleres tilspændingsmomentet, fig. 8-13.
Rustbeskyttelse og indvendig rengøring
Vand i trykluften, støv og slibende partikler kan medføre rust og
fastsiddende lameller, ventiler etc. Der bør monteres et luftfilteri
nærheden af maskinen (se 'Luftkvalitet'). Før længere stilstand
hældes nogle få dråber olie ind i luftindtaget, lad maskinen køre i 5-10
sekunder og sug olien op i en klud.
