EP 6PTX HR

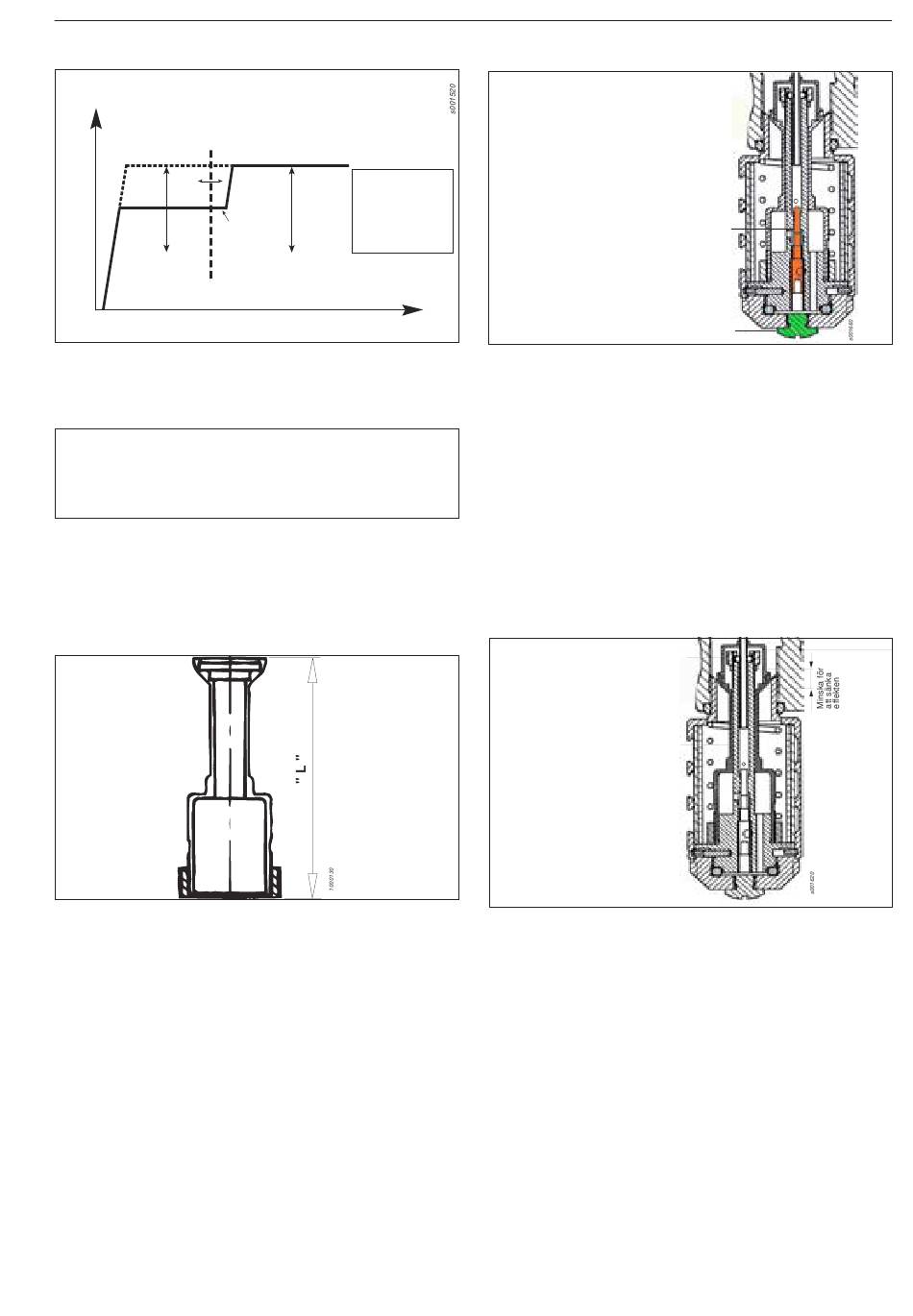

Fig. 9 AutoTrim allmänt
Varvtal/
effekt
Tomgångs-
varvtal
..............................................................................................................................
100%
1
2
...............................................................................................................................
70%
A
1-2 pulser
.....................................................................................................................................
~50%
Växlingspunkt alternativ:
1 - direkt växling
2 - växling efter 1-2 pulser
3 - ingen växling
AutoTrim-ventilen ger reducerad hastighet under dragningarna. Efter
1-2 pulser på ett förband växlar maskinen automatiskt till högsta
hastighet/full effekt under resten av dragningen.
Obs
Fabriksinställningarna ger oftast bästa resultat.
AutoTrim-ventilen skall endast justeras av erfarna användare.
Möjliga justeringar:
Tomgångsvarvtal (fabriksinställt till cirka 70 % av högsta varvtal).
Växlingspunkt från reducerad till full effekt (fabriksinställningen är
1-2 pulser) för standardapplikationer, dvs. ej rapporterande (RE).
Effekt under puls (fabriksinställd på full effekt).
Fig. 10 Justering av tomgångsvarvtal
Det kan krävas ytterligare varvtalsreducering på mycket hårda
förband (<30°) vid låga momentnivåer. Man kan använda mindre eller
ingen reduktion när verktyget bara används på mjuka förband.
Fabriksinställningen L beror på verktygets dimension:
Öka L för högre tomgångsvarvtal
Minska L för lägre tomgångsvarvtal
Fabriksinställning för L (±0,1) mm= 39.2 mm on 6 PTX
Puls
Justeringar
B
C
3
A = Tomgångsvarvtal
B = Växlingspunkt
C = Pulseffekt
Atlas Copco Tools - No. 9836 1948 00
Fig. 11 Justering av växlingspunkt
• Ta bort pluggen (1)
• Justera ventilen (2)
(med 1,5 mm insexnyckel)
• Sätt tillbaka pluggen (1)
(utan pluggen kommer
AT-ventilen inte att växla)
Om valven är för hårt stängd
kommer AutoTrim-ventilen inte
att växla till öppet läge när
pulserna startar.
Om valven är för öppen kommer
AT-ventilen att öppna direkt till
högsta varvtal och full effekt.
Tid
Mål Verktyget ska växla från reducerad till full effekt efter 1-2
pulser.
AT-ventilen är fabriksinställd för korrekt funktion vid
användning mellan 4-7 bar.
Medsols (+) rotation fördröjer växlingspunkten (stänger nålventilen)
och vice versa.
Från helt stängt (+) läge ligger normal funktion när nålventilen är
mellan 6 och 8 varv öppen (-) beroende på verktygsdimension.
Obs Pluggen måste sitta på plats, annars kommer AT-ventilen
inte att växla.
Om verktyget används för rapporterande applikationer (RE) måste
nålventilen öppnas mer (–) för att kompensera för luftvolymen i
signalslangen.
Fig. 12 Justering av pulseffekt
• Fabriksinst. till full
effekt (mutter, svart
plastdel (1), jämnt
med övre änden av
axeln (2)).
• Vrid muttern CW för
att minska effekten.
AT-ventilen är fabriksinställd till full effekt. Pulseffekten kan minskas
vid låga eller medelhöga momentnivåer på hårda eller medelhårda
förband, för att förbättra noggrannheten (fler pulser före avstängning).
Technical Instructions
2
1
Jämnhöjd = maxeffe
1
2
