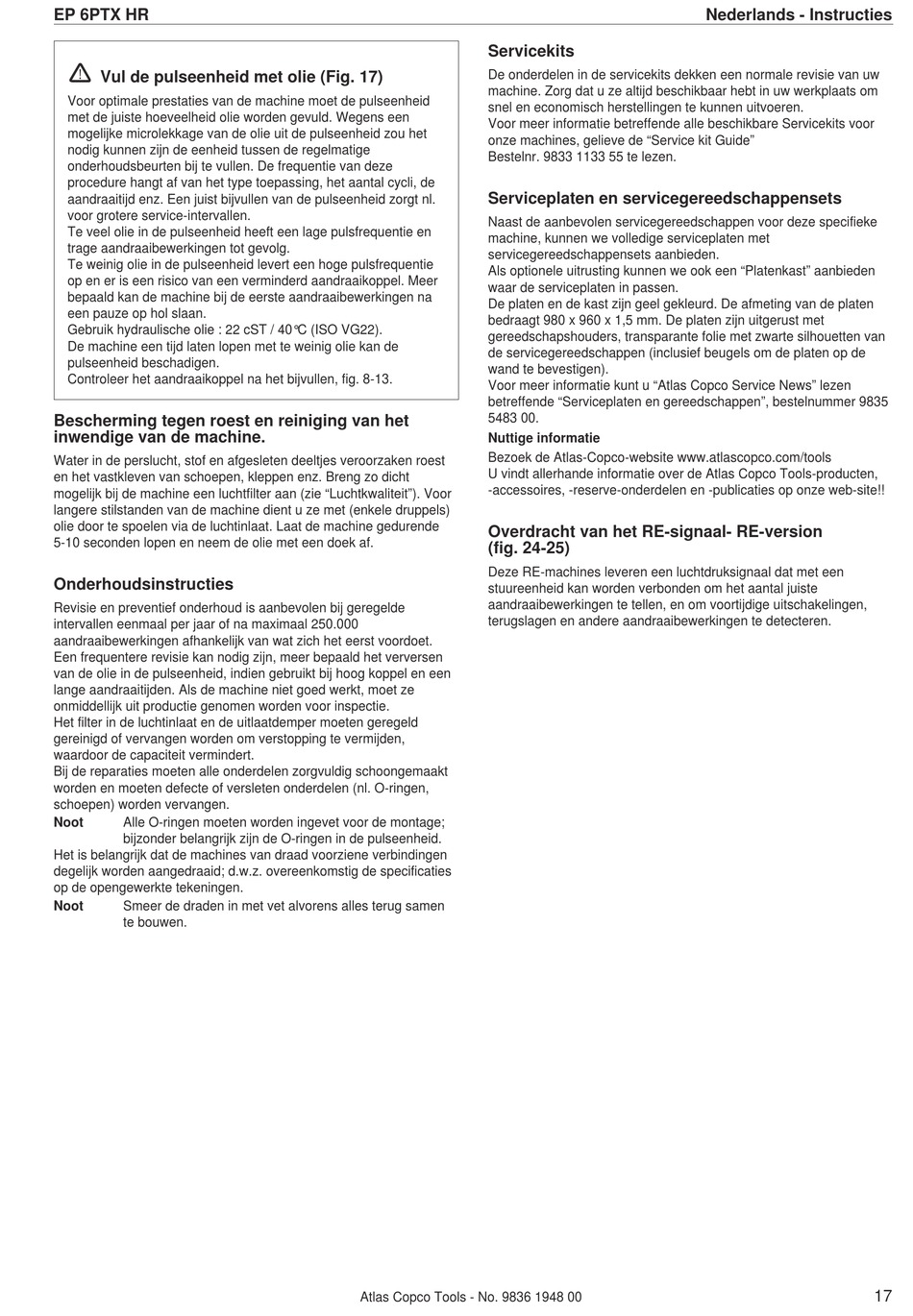

EP 6PTX HR
!
Vul de pulseenheid met olie (Fig. 17)
Voor optimale prestaties van de machine moet de pulseenheid
met de juiste hoeveelheid olie worden gevuld. Wegens een
mogelijke microlekkage van de olie uit de pulseenheid zou het
nodig kunnen zijn de eenheid tussen de regelmatige
onderhoudsbeurten bij te vullen. De frequentie van deze
procedure hangt af van het type toepassing, het aantal cycli, de
aandraaitijd enz. Een juist bijvullen van de pulseenheid zorgt nl.
voor grotere service-intervallen.
Te veel olie in de pulseenheid heeft een lage pulsfrequentie en
trage aandraaibewerkingen tot gevolg.
Te weinig olie in de pulseenheid levert een hoge pulsfrequentie
op en er is een risico van een verminderd aandraaikoppel. Meer
bepaald kan de machine bij de eerste aandraaibewerkingen na
een pauze op hol slaan.
Gebruik hydraulische olie : 22 cST / 40°C (ISO VG22).
De machine een tijd laten lopen met te weinig olie kan de
pulseenheid beschadigen.
Controleer het aandraaikoppel na het bijvullen, fig. 8-13.
Bescherming tegen roest en reiniging van het
inwendige van de machine.
Water in de perslucht, stof en afgesleten deeltjes veroorzaken roest
en het vastkleven van schoepen, kleppen enz. Breng zo dicht
mogelijk bij de machine een luchtfilter aan (zie "Luchtkwaliteit"). Voor
langere stilstanden van de machine dient u ze met (enkele druppels)
olie door te spoelen via de luchtinlaat. Laat de machine gedurende
5-10 seconden lopen en neem de olie met een doek af.

Onderhoudsinstructies

Revisie en preventief onderhoud is aanbevolen bij geregelde
intervallen eenmaal per jaar of na maximaal 250.000
aandraaibewerkingen afhankelijk van wat zich het eerst voordoet.
Een frequentere revisie kan nodig zijn, meer bepaald het verversen
van de olie in de pulseenheid, indien gebruikt bij hoog koppel en een
lange aandraaitijden. Als de machine niet goed werkt, moet ze
onmiddellijk uit productie genomen worden voor inspectie.
Het filter in de luchtinlaat en de uitlaatdemper moeten geregeld
gereinigd of vervangen worden om verstopping te vermijden,
waardoor de capaciteit vermindert.
Bij de reparaties moeten alle onderdelen zorgvuldig schoongemaakt
worden en moeten defecte of versleten onderdelen (nl. O-ringen,
schoepen) worden vervangen.
Noot Alle O-ringen moeten worden ingevet voor de montage;
bijzonder belangrijk zijn de O-ringen in de pulseenheid.
Het is belangrijk dat de machines van draad voorziene verbindingen
degelijk worden aangedraaid; d.w.z. overeenkomstig de specificaties
op de opengewerkte tekeningen.
Noot Smeer de draden in met vet alvorens alles terug samen
te bouwen.
Servicekits
De onderdelen in de servicekits dekken een normale revisie van uw
machine. Zorg dat u ze altijd beschikbaar hebt in uw werkplaats om
snel en economisch herstellingen te kunnen uitvoeren.
Voor meer informatie betreffende alle beschikbare Servicekits voor
onze machines, gelieve de "Service kit Guide"
Bestelnr. 9833 1133 55 te lezen.
Serviceplaten en servicegereedschappensets
Naast de aanbevolen servicegereedschappen voor deze specifieke
machine, kunnen we volledige serviceplaten met
servicegereedschappensets aanbieden.
Als optionele uitrusting kunnen we ook een "Platenkast" aanbieden
waar de serviceplaten in passen.
De platen en de kast zijn geel gekleurd. De afmeting van de platen
bedraagt 980 x 960 x 1,5 mm. De platen zijn uitgerust met
gereedschapshouders, transparante folie met zwarte silhouetten van
de servicegereedschappen (inclusief beugels om de platen op de
wand te bevestigen).
Voor meer informatie kunt u "Atlas Copco Service News" lezen
betreffende "Serviceplaten en gereedschappen", bestelnummer 9835
5483 00.
Nuttige informatie
Bezoek de Atlas-Copco-website www.atlascopco.com/tools
U vindt allerhande informatie over de Atlas Copco Tools-producten,
-accessoires, -reserve-onderdelen en -publicaties op onze web-site!!
Overdracht van het RE-signaal- RE-version
(fig. 24-25)
Deze RE-machines leveren een luchtdruksignaal dat met een
stuureenheid kan worden verbonden om het aantal juiste
aandraaibewerkingen te tellen, en om voortijdige uitschakelingen,
terugslagen en andere aandraaibewerkingen te detecteren.
Atlas Copco Tools - No. 9836 1948 00
Nederlands - Instructies
17
