EP 6PTX HR

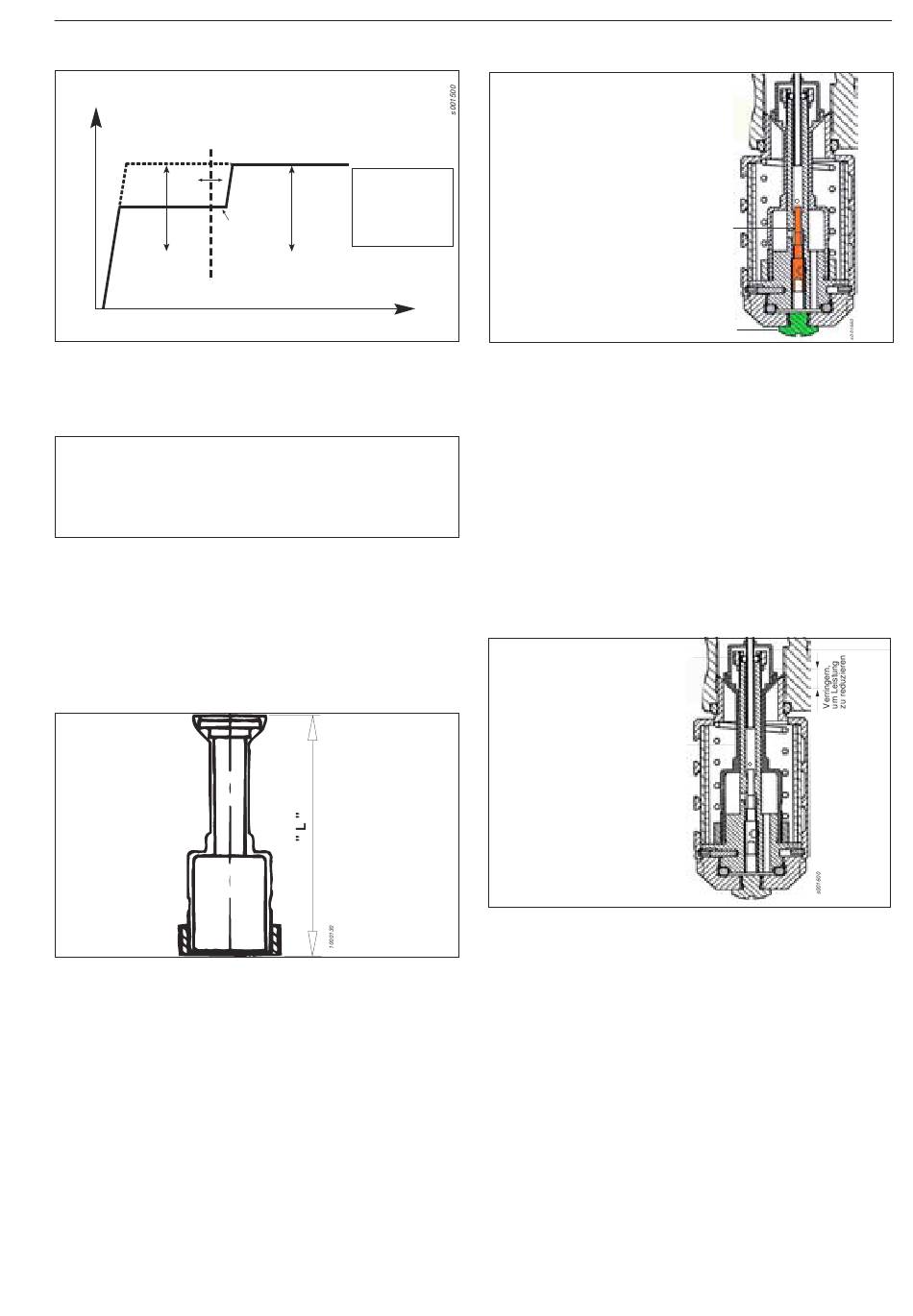

Abb. 9 Allgemeines zu AutoTrim
Geschwindigkeit/
Leistung
Freilauf-
geschwindigkeit
..............................................................................................................................
100%
1
2
...............................................................................................................................
70%
A
1-2 Pulse
.....................................................................................................................................
~50%
Optionen für Umschaltpunkt:
1 - Direktumschaltung
2 - Umschaltung nach 1-2 Pulsen
3 - Keine Umschaltung
Das AutoTrim-Ventil sorgt bei Messungen für eine verringerte
Geschwindigkeit. Nach 1-2 Pulsen an einer Verbindung schaltet es
bei der restlichen Verschraubung automatisch zu maximaler
Geschwindigkeit bzw. Leistung.
Hinweis
In den meisten Fällen erzielen Sie mit den werkseitigen
Voreinstellungen optimale Ergebnisse.
Eine Einstellung des AutoTrim-Ventils sollte nur von erfahrenen
Benutzern vorgenommen werden.
Mögliche Einstellungen:
Freilaufgeschwindigkeit (werkseitige Voreinstellung: ca. 70% der
maximalen Geschwindigkeit). Umschaltpunkt von reduzierter zu
maximaler Leistung (werkseitige Voreinstellung: 1-2 Pulse) für
standardmäßige RE-Anwendungen. Leistung beim Pulsieren
(werkseitige Voreinstellung: maximale Leistung).
Abb. 10 Freilaufgeschwindigkeit einstellen
Bei besonders harten Verbindungen (<30°) und geringen
Drehmomentwerten ist unter Umständen eine zusätzliche
Geschwindigkeitsverringerung erforderlich. Wenn ein Werkzeug nur
an weichen Verbindungen verwendet wird, ist keine oder nur eine
geringe Geschwindigkeitsreduzierung einsetzbar.
Die werkseitige Voreinstellung 'L' richtet sich nach der
Werkzeuggröße:
Erhöhen Sie 'L', um die Freilaufgeschwindigkeit zu erhöhen.
Verringern Sie 'L', um die Freilaufgeschwindigkeit zu verringern.
Werkseitige Voreinstellung für 'L' (±0,1) mm= 39.2 mm on 6PTX
Pulsieren
Einstullungen
B
A = Freilauf-
C
3
geschwindigkeit
B = Umschaltpunkt
C = Pulsierleistung
Atlas Copco Tools - No. 9836 1948 00
Abb. 11 Umschaltpunkt einstellen
• Entfernen Sie den Stopfen (1).
• Justieren Sie das Ventil (2) mit
einem 1,5-mm-Inbusschlüssel.
• Setzen Sie den Stopfen (1)
wieder auf. Ohne Stopfen kann
das AT-Ventil nicht umschalten.
Wenn das Ventil zu weit geschlossen
ist, schaltet das AutoTrim-Ventil
beim Starten des Pulsierens nicht
in die offenen Stellung um.
Wenn das Ventil zu weit geöffnet
ist, schaltet das AT-Ventil direkt
auf maximale Leistung und
Geschwindigkeit um.
Zeit
Sollwert Das Werkzeug sollte nach 1-2 Pulsen von reduzierter auf
maximale Leistung umschalten.
Das AT-Ventil ist werkseitig für einen Betrieb im Bereich
4-7 Bar ausgelegt.
Durch Drehen im Uhrzeigersinn (+) wird der Umschaltpunkt verzögert
(also das Nadelventil geschlossen) und umgekehrt.
Je nach Werkzeuggröße sind bei vollständig geschlossener Stellung
(+) 6-8 Öffnungsumdrehungen (–) des Nadelventils erforderlich, um
zur Normalstellung zu gelangen.
Hinweis Der Stopfen muss eingesetzt sein. Ansonsten kann das
AT-Ventil nicht umschalten.
Wenn das Werkzeug für RE-Anwendungen eingesetzt wird, muss das
Nadelventil weiter geöffnet werden (–), um die Luftmenge im
Signalschlauch auszugleichen.
Abb. 12 Pulsierleistung einstellen
• Werkseitig auf max. Leistung
voreingestellt (Schraube,
schwarzes Kunststoffteil [1],
mit oberem Wellenende [2]
öffnen).
• Schrauben entgegen dem
Uhrzeigersinn drehen, um
die Leistung zu verringern.
Das AT-Ventil ist werkseitig auf maximale Leistung voreingestellt. Die
Pulsierleistung kann bei niedrigen oder mittleren Drehmomentwerten
an harten oder mittelharten Verbindungen reduziert werden, um die
Genauigkeit zu erhöhen (mehr Pulse vor der Abschaltung).
Technical Instructions
2
1
Öffnen = max. Leistung
1
2
