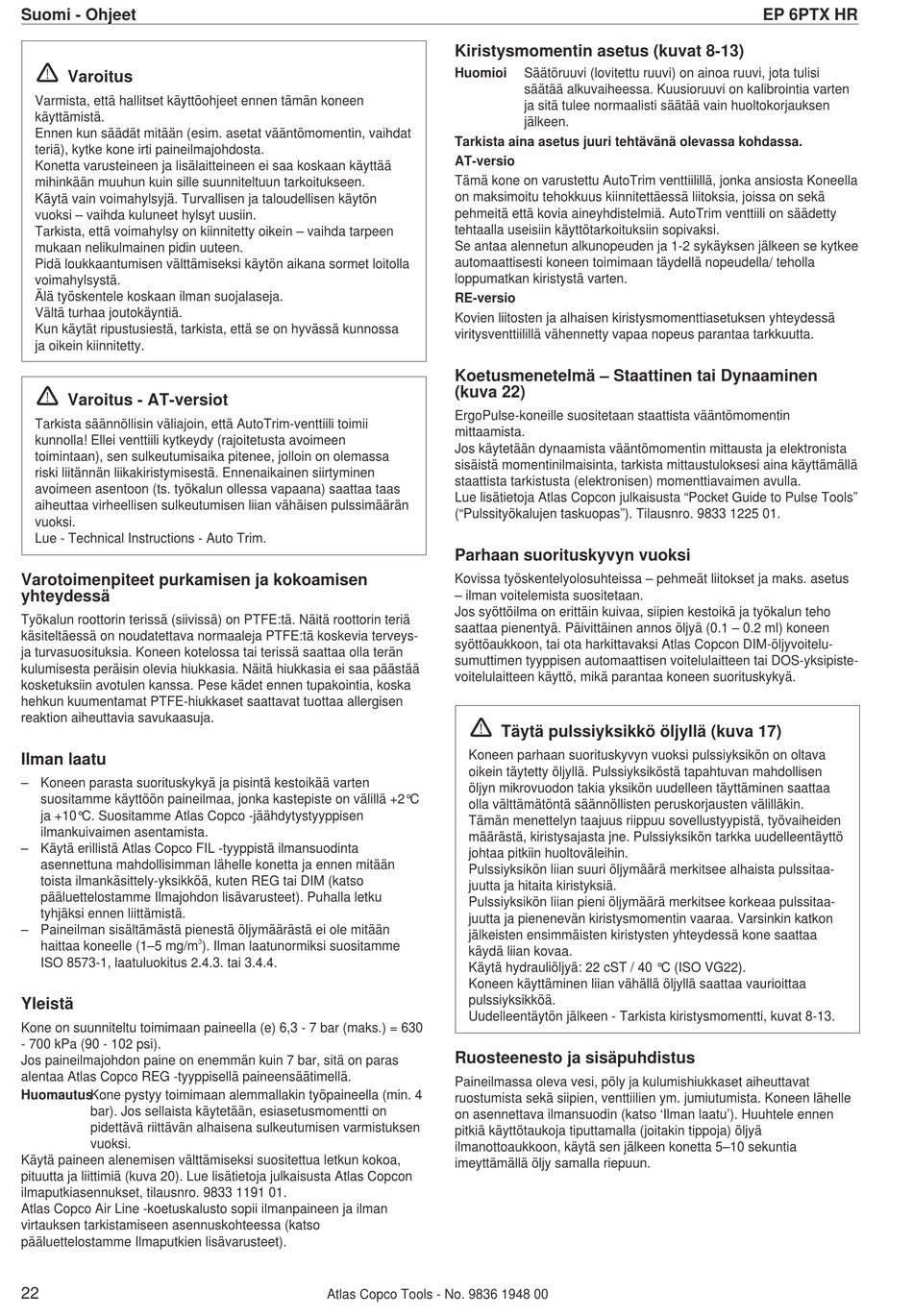

Atlas Copco ErgoPulse 6PTX HR-Serie Bedienungsanleitung Seite 22

Suomi - Ohjeet
!
Varoitus
Varmista, että hallitset käyttöohjeet ennen tämän koneen
käyttämistä.
Ennen kun säädät mitään (esim. asetat vääntömomentin, vaihdat
teriä), kytke kone irti paineilmajohdosta.
Konetta varusteineen ja lisälaitteineen ei saa koskaan käyttää
mihinkään muuhun kuin sille suunniteltuun tarkoitukseen.
Käytä vain voimahylsyjä. Turvallisen ja taloudellisen käytön
vuoksi – vaihda kuluneet hylsyt uusiin.
Tarkista, että voimahylsy on kiinnitetty oikein – vaihda tarpeen
mukaan nelikulmainen pidin uuteen.
Pidä loukkaantumisen välttämiseksi käytön aikana sormet loitolla
voimahylsystä.
Älä työskentele koskaan ilman suojalaseja.
Vältä turhaa joutokäyntiä.
Kun käytät ripustusiestä, tarkista, että se on hyvässä kunnossa
ja oikein kiinnitetty.
!
Varoitus - AT-versiot
Tarkista säännöllisin väliajoin, että AutoTrim-venttiili toimii
kunnolla! Ellei venttiili kytkeydy (rajoitetusta avoimeen
toimintaan), sen sulkeutumisaika pitenee, jolloin on olemassa
riski liitännän liikakiristymisestä. Ennenaikainen siirtyminen
avoimeen asentoon (ts. työkalun ollessa vapaana) saattaa taas
aiheuttaa virheellisen sulkeutumisen liian vähäisen pulssimäärän
vuoksi.
Lue - Technical Instructions - Auto Trim.
Varotoimenpiteet purkamisen ja kokoamisen
yhteydessä
Työkalun roottorin terissä (siivissä) on PTFE:tä. Näitä roottorin teriä
käsiteltäessä on noudatettava normaaleja PTFE:tä koskevia terveys-
ja turvasuosituksia. Koneen kotelossa tai terissä saattaa olla terän
kulumisesta peräisin olevia hiukkasia. Näitä hiukkasia ei saa päästää
kosketuksiin avotulen kanssa. Pese kädet ennen tupakointia, koska
hehkun kuumentamat PTFE-hiukkaset saattavat tuottaa allergisen
reaktion aiheuttavia savukaasuja.
Ilman laatu
– Koneen parasta suorituskykyä ja pisintä kestoikää varten
suositamme käyttöön paineilmaa, jonka kastepiste on välillä +2°C
ja +10°C. Suositamme Atlas Copco -jäähdytystyyppisen
ilmankuivaimen asentamista.
– Käytä erillistä Atlas Copco FIL -tyyppistä ilmansuodinta
asennettuna mahdollisimman lähelle konetta ja ennen mitään
toista ilmankäsittely-yksikköä, kuten REG tai DIM (katso
pääluettelostamme Ilmajohdon lisävarusteet). Puhalla letku
tyhjäksi ennen liittämistä.
– Paineilman sisältämästä pienestä öljymäärästä ei ole mitään
haittaa koneelle (1–5 mg/m
ISO 8573-1, laatuluokitus 2.4.3. tai 3.4.4.
Yleistä
Kone on suunniteltu toimimaan paineella (e) 6,3 - 7 bar (maks.) = 630
- 700 kPa (90 - 102 psi).
Jos paineilmajohdon paine on enemmän kuin 7 bar, sitä on paras
alentaa Atlas Copco REG -tyyppisellä paineensäätimellä.
HuomautusKone pystyy toimimaan alemmallakin työpaineella (min. 4
bar). Jos sellaista käytetään, esiasetusmomentti on
pidettävä riittävän alhaisena sulkeutumisen varmistuksen
vuoksi.
Käytä paineen alenemisen välttämiseksi suositettua letkun kokoa,
pituutta ja liittimiä (kuva 20). Lue lisätietoja julkaisusta Atlas Copcon
ilmaputkiasennukset, tilausnro. 9833 1191 01.
Atlas Copco Air Line -koetuskalusto sopii ilmanpaineen ja ilman
virtauksen tarkistamiseen asennuskohteessa (katso
pääluettelostamme Ilmaputkien lisävarusteet).
22
3
). Ilman laatunormiksi suositamme
Atlas Copco Tools - No. 9836 1948 00
Kiristysmomentin asetus (kuvat 8-13)
Huomioi Säätöruuvi (lovitettu ruuvi) on ainoa ruuvi, jota tulisi
säätää alkuvaiheessa. Kuusioruuvi on kalibrointia varten
ja sitä tulee normaalisti säätää vain huoltokorjauksen
jälkeen.
Tarkista aina asetus juuri tehtävänä olevassa kohdassa.
AT-versio
Tämä kone on varustettu AutoTrim venttiilillä, jonka ansiosta Koneella
on maksimoitu tehokkuus kiinnitettäessä liitoksia, joissa on sekä
pehmeitä että kovia aineyhdistelmiä. AutoTrim venttiili on säädetty
tehtaalla useisiin käyttötarkoituksiin sopivaksi.
Se antaa alennetun alkunopeuden ja 1-2 sykäyksen jälkeen se kytkee
automaattisesti koneen toimimaan täydellä nopeudella/ teholla
loppumatkan kiristystä varten.
RE-versio
Kovien liitosten ja alhaisen kiristysmomenttiasetuksen yhteydessä
viritysventtiilillä vähennetty vapaa nopeus parantaa tarkkuutta.
Koetusmenetelmä – Staattinen tai Dynaaminen
(kuva 22)
ErgoPulse-koneille suositetaan staattista vääntömomentin
mittaamista.
Jos käytetään dynaamista vääntömomentin mittausta ja elektronista
sisäistä momentinilmaisinta, tarkista mittaustuloksesi aina käyttämällä
staattista tarkistusta (elektronisen) momenttiavaimen avulla.
Lue lisätietoja Atlas Copcon julkaisusta "Pocket Guide to Pulse Tools"
("Pulssityökalujen taskuopas"). Tilausnro. 9833 1225 01.
Parhaan suorituskyvyn vuoksi
Kovissa työskentelyolosuhteissa – pehmeät liitokset ja maks. asetus
– ilman voitelemista suositetaan.
Jos syöttöilma on erittäin kuivaa, siipien kestoikä ja työkalun teho
saattaa pienentyä. Päivittäinen annos öljyä (0.1 – 0.2 ml) koneen
syöttöaukkoon, tai ota harkittavaksi Atlas Copcon DIM-öljyvoitelu-
sumuttimen tyyppisen automaattisen voitelulaitteen tai DOS-yksipiste-
voitelulaitteen käyttö, mikä parantaa koneen suorituskykyä.
!
Täytä pulssiyksikkö öljyllä (kuva 17)
Koneen parhaan suorituskyvyn vuoksi pulssiyksikön on oltava
oikein täytetty öljyllä. Pulssiyksiköstä tapahtuvan mahdollisen
öljyn mikrovuodon takia yksikön uudelleen täyttäminen saattaa
olla välttämätöntä säännöllisten peruskorjausten välilläkin.
Tämän menettelyn taajuus riippuu sovellustyypistä, työvaiheiden
määrästä, kiristysajasta jne. Pulssiyksikön tarkka uudelleentäyttö
johtaa pitkiin huoltoväleihin.
Pulssiyksikön liian suuri öljymäärä merkitsee alhaista pulssitaa-
juutta ja hitaita kiristyksiä.
Pulssiyksikön liian pieni öljymäärä merkitsee korkeaa pulssitaa-
juutta ja pienenevän kiristysmomentin vaaraa. Varsinkin katkon
jälkeisten ensimmäisten kiristysten yhteydessä kone saattaa
käydä liian kovaa.
Käytä hydrauliöljyä: 22 cST / 40 °C (ISO VG22).
Koneen käyttäminen liian vähällä öljyllä saattaa vaurioittaa
pulssiyksikköä.
Uudelleentäytön jälkeen - Tarkista kiristysmomentti, kuvat 8-13.
Ruosteenesto ja sisäpuhdistus
Paineilmassa oleva vesi, pöly ja kulumishiukkaset aiheuttavat
ruostumista sekä siipien, venttiilien ym. jumiutumista. Koneen lähelle
on asennettava ilmansuodin (katso 'Ilman laatu'). Huuhtele ennen
pitkiä käyttötaukoja tiputtamalla (joitakin tippoja) öljyä
ilmanottoaukkoon, käytä sen jälkeen konetta 5–10 sekuntia
imeyttämällä öljy samalla riepuun.
EP 6PTX HR
