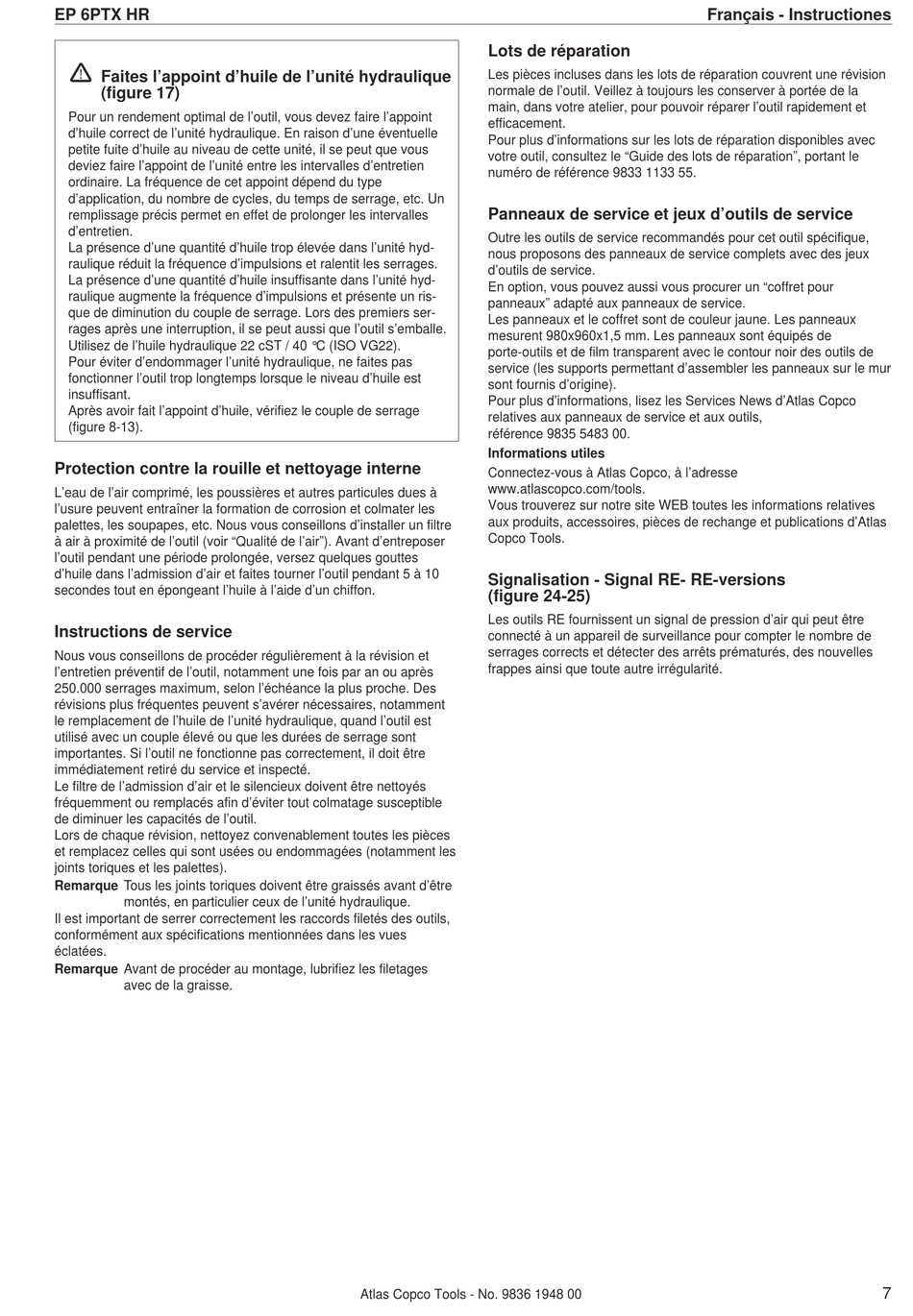

EP 6PTX HR
!
Faites l'appoint d'huile de l'unité hydraulique
(figure 17)
Pour un rendement optimal de l'outil, vous devez faire l'appoint
d'huile correct de l'unité hydraulique. En raison d'une éventuelle
petite fuite d'huile au niveau de cette unité, il se peut que vous
deviez faire l'appoint de l'unité entre les intervalles d'entretien
ordinaire. La fréquence de cet appoint dépend du type
d'application, du nombre de cycles, du temps de serrage, etc. Un
remplissage précis permet en effet de prolonger les intervalles
d'entretien.
La présence d'une quantité d'huile trop élevée dans l'unité hyd-
raulique réduit la fréquence d'impulsions et ralentit les serrages.
La présence d'une quantité d'huile insuffisante dans l'unité hyd-
raulique augmente la fréquence d'impulsions et présente un ris-
que de diminution du couple de serrage. Lors des premiers ser-
rages après une interruption, il se peut aussi que l'outil s'emballe.
Utilisez de l'huile hydraulique 22 cST / 40 °C (ISO VG22).
Pour éviter d'endommager l'unité hydraulique, ne faites pas
fonctionner l'outil trop longtemps lorsque le niveau d'huile est
insuffisant.
Après avoir fait l'appoint d'huile, vérifiez le couple de serrage
(figure 8-13).
Protection contre la rouille et nettoyage interne
L'eau de l'air comprimé, les poussières et autres particules dues à
l'usure peuvent entraîner la formation de corrosion et colmater les
palettes, les soupapes, etc. Nous vous conseillons d'installer un filtre
à air à proximité de l'outil (voir "Qualité de l'air"). Avant d'entreposer
l'outil pendant une période prolongée, versez quelques gouttes
d'huile dans l'admission d'air et faites tourner l'outil pendant 5 à 10
secondes tout en épongeant l'huile à l'aide d'un chiffon.
Instructions de service
Nous vous conseillons de procéder régulièrement à la révision et
l'entretien préventif de l'outil, notamment une fois par an ou après
250.000 serrages maximum, selon l'échéance la plus proche. Des
révisions plus fréquentes peuvent s'avérer nécessaires, notamment
le remplacement de l'huile de l'unité hydraulique, quand l'outil est
utilisé avec un couple élevé ou que les durées de serrage sont
importantes. Si l'outil ne fonctionne pas correctement, il doit être
immédiatement retiré du service et inspecté.
Le filtre de l'admission d'air et le silencieux doivent être nettoyés
fréquemment ou remplacés afin d'éviter tout colmatage susceptible
de diminuer les capacités de l'outil.
Lors de chaque révision, nettoyez convenablement toutes les pièces
et remplacez celles qui sont usées ou endommagées (notamment les
joints toriques et les palettes).
Remarque Tous les joints toriques doivent être graissés avant d'être
montés, en particulier ceux de l'unité hydraulique.
Il est important de serrer correctement les raccords filetés des outils,
conformément aux spécifications mentionnées dans les vues
éclatées.
Remarque Avant de procéder au montage, lubrifiez les filetages
avec de la graisse.
Lots de réparation
Les pièces incluses dans les lots de réparation couvrent une révision
normale de l'outil. Veillez à toujours les conserver à portée de la
main, dans votre atelier, pour pouvoir réparer l'outil rapidement et
efficacement.
Pour plus d'informations sur les lots de réparation disponibles avec
votre outil, consultez le "Guide des lots de réparation", portant le
numéro de référence 9833 1133 55.
Panneaux de service et jeux d'outils de service
Outre les outils de service recommandés pour cet outil spécifique,
nous proposons des panneaux de service complets avec des jeux
d'outils de service.
En option, vous pouvez aussi vous procurer un "coffret pour
panneaux" adapté aux panneaux de service.
Les panneaux et le coffret sont de couleur jaune. Les panneaux
mesurent 980x960x1,5 mm. Les panneaux sont équipés de
porte-outils et de film transparent avec le contour noir des outils de
service (les supports permettant d'assembler les panneaux sur le mur
sont fournis d'origine).
Pour plus d'informations, lisez les Services News d'Atlas Copco
relatives aux panneaux de service et aux outils,
référence 9835 5483 00.
Informations utiles
Connectez-vous à Atlas Copco, à l'adresse
www.atlascopco.com/tools.
Vous trouverez sur notre site WEB toutes les informations relatives
aux produits, accessoires, pièces de rechange et publications d'Atlas
Copco Tools.
Signalisation - Signal RE- RE-versions
(figure 24-25)
Les outils RE fournissent un signal de pression d'air qui peut être
connecté à un appareil de surveillance pour compter le nombre de
serrages corrects et détecter des arrêts prématurés, des nouvelles
frappes ainsi que toute autre irrégularité.
Atlas Copco Tools - No. 9836 1948 00
Français - Instructiones
7
