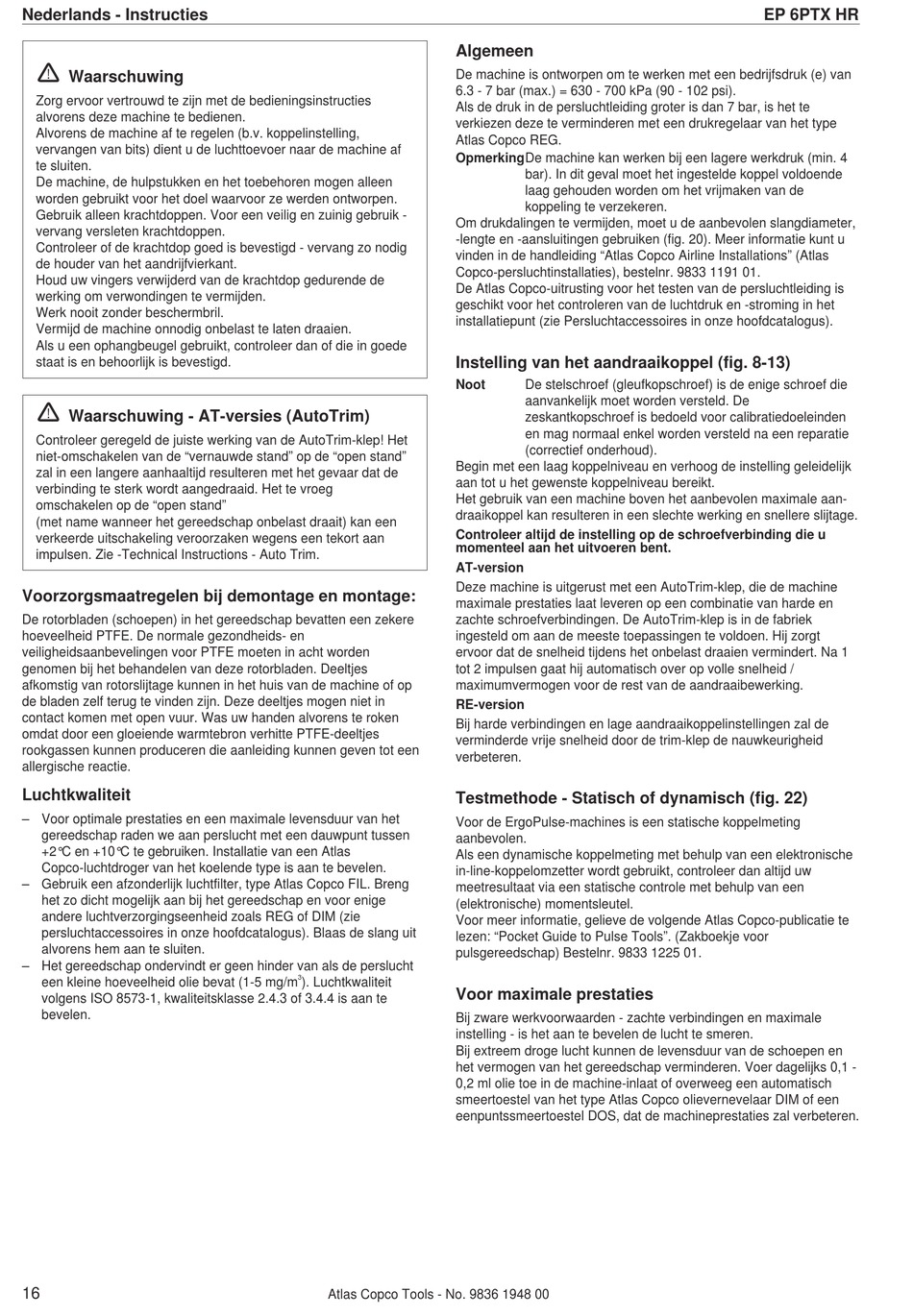

Atlas Copco ErgoPulse 6PTX HR-Serie Bedienungsanleitung Seite 16

Nederlands - Instructies
!
Waarschuwing
Zorg ervoor vertrouwd te zijn met de bedieningsinstructies
alvorens deze machine te bedienen.
Alvorens de machine af te regelen (b.v. koppelinstelling,
vervangen van bits) dient u de luchttoevoer naar de machine af
te sluiten.
De machine, de hulpstukken en het toebehoren mogen alleen
worden gebruikt voor het doel waarvoor ze werden ontworpen.
Gebruik alleen krachtdoppen. Voor een veilig en zuinig gebruik -
vervang versleten krachtdoppen.
Controleer of de krachtdop goed is bevestigd - vervang zo nodig
de houder van het aandrijfvierkant.
Houd uw vingers verwijderd van de krachtdop gedurende de
werking om verwondingen te vermijden.
Werk nooit zonder beschermbril.
Vermijd de machine onnodig onbelast te laten draaien.
Als u een ophangbeugel gebruikt, controleer dan of die in goede
staat is en behoorlijk is bevestigd.
!
Waarschuwing - AT-versies (AutoTrim)
Controleer geregeld de juiste werking van de AutoTrim-klep! Het
niet-omschakelen van de "vernauwde stand" op de "open stand"
zal in een langere aanhaaltijd resulteren met het gevaar dat de
verbinding te sterk wordt aangedraaid. Het te vroeg
omschakelen op de "open stand"
(met name wanneer het gereedschap onbelast draait) kan een
verkeerde uitschakeling veroorzaken wegens een tekort aan
impulsen. Zie -Technical Instructions - Auto Trim.
Voorzorgsmaatregelen bij demontage en montage:
De rotorbladen (schoepen) in het gereedschap bevatten een zekere
hoeveelheid PTFE. De normale gezondheids- en
veiligheidsaanbevelingen voor PTFE moeten in acht worden
genomen bij het behandelen van deze rotorbladen. Deeltjes
afkomstig van rotorslijtage kunnen in het huis van de machine of op
de bladen zelf terug te vinden zijn. Deze deeltjes mogen niet in
contact komen met open vuur. Was uw handen alvorens te roken
omdat door een gloeiende warmtebron verhitte PTFE-deeltjes
rookgassen kunnen produceren die aanleiding kunnen geven tot een
allergische reactie.
Luchtkwaliteit
– Voor optimale prestaties en een maximale levensduur van het
gereedschap raden we aan perslucht met een dauwpunt tussen
+2°C en +10°C te gebruiken. Installatie van een Atlas
Copco-luchtdroger van het koelende type is aan te bevelen.
– Gebruik een afzonderlijk luchtfilter, type Atlas Copco FIL. Breng
het zo dicht mogelijk aan bij het gereedschap en voor enige
andere luchtverzorgingseenheid zoals REG of DIM (zie
persluchtaccessoires in onze hoofdcatalogus). Blaas de slang uit
alvorens hem aan te sluiten.
– Het gereedschap ondervindt er geen hinder van als de perslucht
een kleine hoeveelheid olie bevat (1-5 mg/m
volgens ISO 8573-1, kwaliteitsklasse 2.4.3 of 3.4.4 is aan te
bevelen.
16
Algemeen
De machine is ontworpen om te werken met een bedrijfsdruk (e) van
6.3 - 7 bar (max.) = 630 - 700 kPa (90 - 102 psi).
Als de druk in de persluchtleiding groter is dan 7 bar, is het te
verkiezen deze te verminderen met een drukregelaar van het type
Atlas Copco REG.
OpmerkingDe machine kan werken bij een lagere werkdruk (min. 4
Om drukdalingen te vermijden, moet u de aanbevolen slangdiameter,
-lengte en -aansluitingen gebruiken (fig. 20). Meer informatie kunt u
vinden in de handleiding "Atlas Copco Airline Installations" (Atlas
Copco-persluchtinstallaties), bestelnr. 9833 1191 01.
De Atlas Copco-uitrusting voor het testen van de persluchtleiding is
geschikt voor het controleren van de luchtdruk en -stroming in het
installatiepunt (zie Persluchtaccessoires in onze hoofdcatalogus).
Instelling van het aandraaikoppel (fig. 8-13)
Noot
Begin met een laag koppelniveau en verhoog de instelling geleidelijk
aan tot u het gewenste koppelniveau bereikt.
Het gebruik van een machine boven het aanbevolen maximale aan-
draaikoppel kan resulteren in een slechte werking en snellere slijtage.
Controleer altijd de instelling op de schroefverbinding die u
momenteel aan het uitvoeren bent.
AT-version
Deze machine is uitgerust met een AutoTrim-klep, die de machine
maximale prestaties laat leveren op een combinatie van harde en
zachte schroefverbindingen. De AutoTrim-klep is in de fabriek
ingesteld om aan de meeste toepassingen te voldoen. Hij zorgt
ervoor dat de snelheid tijdens het onbelast draaien vermindert. Na 1
tot 2 impulsen gaat hij automatisch over op volle snelheid /
maximumvermogen voor de rest van de aandraaibewerking.
RE-version
Bij harde verbindingen en lage aandraaikoppelinstellingen zal de
verminderde vrije snelheid door de trim-klep de nauwkeurigheid
verbeteren.
Testmethode - Statisch of dynamisch (fig. 22)
Voor de ErgoPulse-machines is een statische koppelmeting
aanbevolen.
Als een dynamische koppelmeting met behulp van een elektronische
in-line-koppelomzetter wordt gebruikt, controleer dan altijd uw
meetresultaat via een statische controle met behulp van een
(elektronische) momentsleutel.
Voor meer informatie, gelieve de volgende Atlas Copco-publicatie te
lezen: "Pocket Guide to Pulse Tools". (Zakboekje voor
pulsgereedschap) Bestelnr. 9833 1225 01.
3
). Luchtkwaliteit
Voor maximale prestaties
Bij zware werkvoorwaarden - zachte verbindingen en maximale
instelling - is het aan te bevelen de lucht te smeren.
Bij extreem droge lucht kunnen de levensduur van de schoepen en
het vermogen van het gereedschap verminderen. Voer dagelijks 0,1 -
0,2 ml olie toe in de machine-inlaat of overweeg een automatisch
smeertoestel van het type Atlas Copco olievernevelaar DIM of een
eenpuntssmeertoestel DOS, dat de machineprestaties zal verbeteren.
Atlas Copco Tools - No. 9836 1948 00
bar). In dit geval moet het ingestelde koppel voldoende
laag gehouden worden om het vrijmaken van de
koppeling te verzekeren.
De stelschroef (gleufkopschroef) is de enige schroef die
aanvankelijk moet worden versteld. De
zeskantkopschroef is bedoeld voor calibratiedoeleinden
en mag normaal enkel worden versteld na een reparatie
(correctief onderhoud).
EP 6PTX HR
