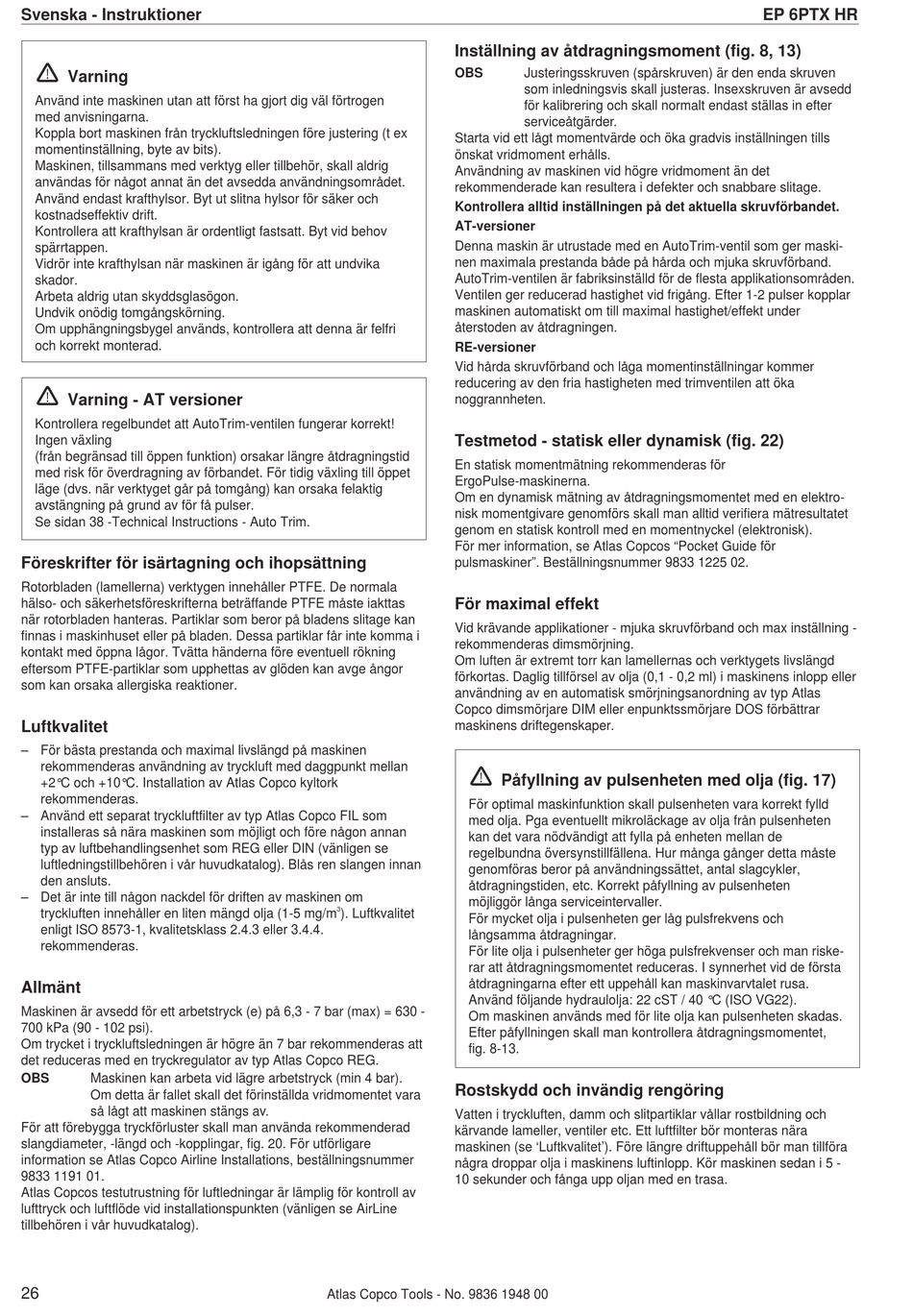

Svenska - Instruktioner
!
Varning
Använd inte maskinen utan att först ha gjort dig väl förtrogen
med anvisningarna.
Koppla bort maskinen från tryckluftsledningen före justering (t ex
momentinställning, byte av bits).
Maskinen, tillsammans med verktyg eller tillbehör, skall aldrig
användas för något annat än det avsedda användningsområdet.
Använd endast krafthylsor. Byt ut slitna hylsor för säker och
kostnadseffektiv drift.
Kontrollera att krafthylsan är ordentligt fastsatt. Byt vid behov
spärrtappen.
Vidrör inte krafthylsan när maskinen är igång för att undvika
skador.
Arbeta aldrig utan skyddsglasögon.
Undvik onödig tomgångskörning.
Om upphängningsbygel används, kontrollera att denna är felfri
och korrekt monterad.
!
Varning - AT versioner
Kontrollera regelbundet att AutoTrim-ventilen fungerar korrekt!
Ingen växling
(från begränsad till öppen funktion) orsakar längre åtdragningstid
med risk för överdragning av förbandet. För tidig växling till öppet
läge (dvs. när verktyget går på tomgång) kan orsaka felaktig
avstängning på grund av för få pulser.
Se sidan 38 -Technical Instructions - Auto Trim.
Föreskrifter för isärtagning och ihopsättning
Rotorbladen (lamellerna) verktygen innehåller PTFE. De normala
hälso- och säkerhetsföreskrifterna beträffande PTFE måste iakttas
när rotorbladen hanteras. Partiklar som beror på bladens slitage kan
finnas i maskinhuset eller på bladen. Dessa partiklar får inte komma i
kontakt med öppna lågor. Tvätta händerna före eventuell rökning
eftersom PTFE-partiklar som upphettas av glöden kan avge ångor
som kan orsaka allergiska reaktioner.
Luftkvalitet
– För bästa prestanda och maximal livslängd på maskinen
rekommenderas användning av tryckluft med daggpunkt mellan
+2°C och +10°C. Installation av Atlas Copco kyltork
rekommenderas.
– Använd ett separat tryckluftfilter av typ Atlas Copco FIL som
installeras så nära maskinen som möjligt och före någon annan
typ av luftbehandlingsenhet som REG eller DIN (vänligen se
luftledningstillbehören i vår huvudkatalog). Blås ren slangen innan
den ansluts.
– Det är inte till någon nackdel för driften av maskinen om
tryckluften innehåller en liten mängd olja (1-5 mg/m
enligt ISO 8573-1, kvalitetsklass 2.4.3 eller 3.4.4.
rekommenderas.
Allmänt
Maskinen är avsedd för ett arbetstryck (e) på 6,3 - 7 bar (max) = 630 -
700 kPa (90 - 102 psi).
Om trycket i tryckluftsledningen är högre än 7 bar rekommenderas att
det reduceras med en tryckregulator av typ Atlas Copco REG.
OBS Maskinen kan arbeta vid lägre arbetstryck (min 4 bar).
Om detta är fallet skall det förinställda vridmomentet vara
så lågt att maskinen stängs av.
För att förebygga tryckförluster skall man använda rekommenderad
slangdiameter, -längd och -kopplingar, fig. 20. För utförligare
information se Atlas Copco Airline Installations, beställningsnummer
9833 1191 01.
Atlas Copcos testutrustning för luftledningar är lämplig för kontroll av
lufttryck och luftflöde vid installationspunkten (vänligen se AirLine
tillbehören i vår huvudkatalog).
26
Inställning av åtdragningsmoment (fig. 8, 13)
OBS
Starta vid ett lågt momentvärde och öka gradvis inställningen tills
önskat vridmoment erhålls.
Användning av maskinen vid högre vridmoment än det
rekommenderade kan resultera i defekter och snabbare slitage.
Kontrollera alltid inställningen på det aktuella skruvförbandet.
AT-versioner
Denna maskin är utrustade med en AutoTrim-ventil som ger maski-
nen maximala prestanda både på hårda och mjuka skruvförband.
AutoTrim-ventilen är fabriksinställd för de flesta applikationsområden.
Ventilen ger reducerad hastighet vid frigång. Efter 1-2 pulser kopplar
maskinen automatiskt om till maximal hastighet/effekt under
återstoden av åtdragningen.
RE-versioner
Vid hårda skruvförband och låga momentinställningar kommer
reducering av den fria hastigheten med trimventilen att öka
noggrannheten.
Testmetod - statisk eller dynamisk (fig. 22)
En statisk momentmätning rekommenderas för
ErgoPulse-maskinerna.
Om en dynamisk mätning av åtdragningsmomentet med en elektro-
nisk momentgivare genomförs skall man alltid verifiera mätresultatet
genom en statisk kontroll med en momentnyckel (elektronisk).
För mer information, se Atlas Copcos "Pocket Guide för
pulsmaskiner". Beställningsnummer 9833 1225 02.
För maximal effekt
Vid krävande applikationer - mjuka skruvförband och max inställning -
rekommenderas dimsmörjning.
Om luften är extremt torr kan lamellernas och verktygets livslängd
förkortas. Daglig tillförsel av olja (0,1 - 0,2 ml) i maskinens inlopp eller
användning av en automatisk smörjningsanordning av typ Atlas
Copco dimsmörjare DIM eller enpunktssmörjare DOS förbättrar
maskinens driftegenskaper.
!
För optimal maskinfunktion skall pulsenheten vara korrekt fylld
med olja. Pga eventuellt mikroläckage av olja från pulsenheten
kan det vara nödvändigt att fylla på enheten mellan de
regelbundna översynstillfällena. Hur många gånger detta måste
genomföras beror på användningssättet, antal slagcykler,
åtdragningstiden, etc. Korrekt påfyllning av pulsenheten
möjliggör långa serviceintervaller.
3
). Luftkvalitet
För mycket olja i pulsenheten ger låg pulsfrekvens och
långsamma åtdragningar.
För lite olja i pulsenheter ger höga pulsfrekvenser och man riske-
rar att åtdragningsmomentet reduceras. I synnerhet vid de första
åtdragningarna efter ett uppehåll kan maskinvarvtalet rusa.
Använd följande hydraulolja: 22 cST / 40 °C (ISO VG22).
Om maskinen används med för lite olja kan pulsenheten skadas.
Efter påfyllningen skall man kontrollera åtdragningsmomentet,
fig. 8-13.
Rostskydd och invändig rengöring
Vatten i tryckluften, damm och slitpartiklar vållar rostbildning och
kärvande lameller, ventiler etc. Ett luftfilter bör monteras nära
maskinen (se 'Luftkvalitet'). Före längre driftuppehåll bör man tillföra
några droppar olja i maskinens luftinlopp. Kör maskinen sedan i 5 -
10 sekunder och fånga upp oljan med en trasa.
Atlas Copco Tools - No. 9836 1948 00
Justeringsskruven (spårskruven) är den enda skruven
som inledningsvis skall justeras. Insexskruven är avsedd
för kalibrering och skall normalt endast ställas in efter
serviceåtgärder.
Påfyllning av pulsenheten med olja (fig. 17)
EP 6PTX HR
